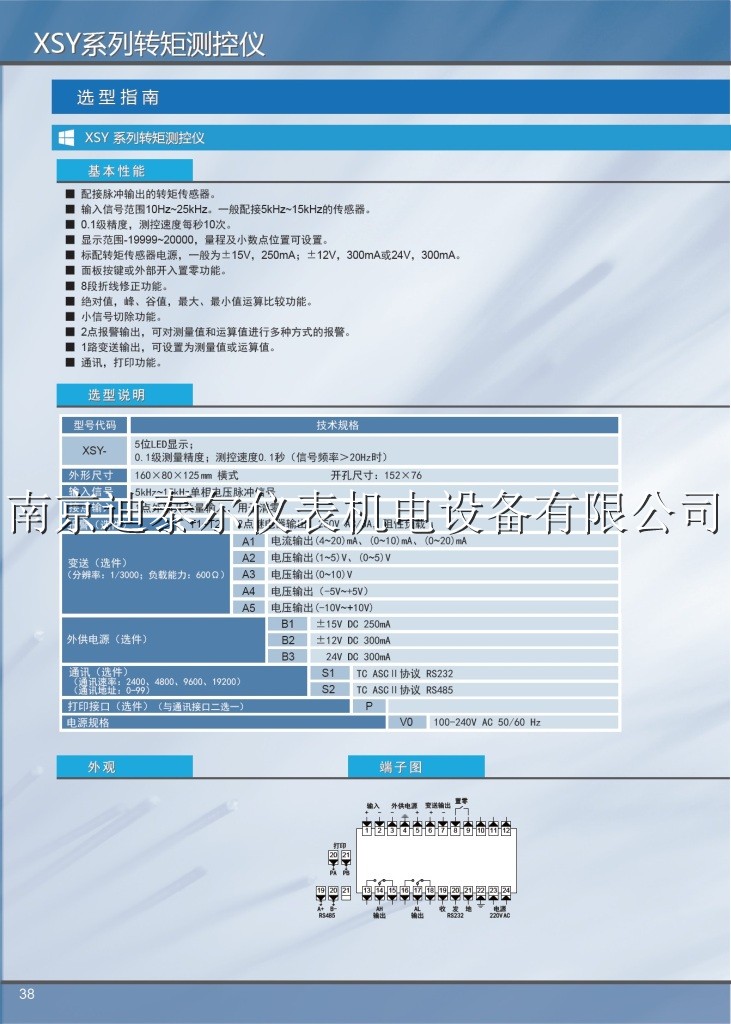

XSY转矩测控仪
XSY转矩测控仪
■ 配接脉冲输出的转矩传感器。
■ 输入信号范围10Hz~25kHz。一般配接5kHz~15kHz的传感器。
■ 0.1级精度，测控速度每秒10次。
■ 显示范围-19999~20000，量程及小数点位置可设置。
■ 标配转矩传感器电源，一般为±15V，250mA；±12V，300mA或24V，300mA。
■ 面板按键或外部开入置零功能。
■ 8段折线修正功能。
■ 值，峰、谷值，大、小值运算比较功能。
■ 小信号切除功能。
■ 2点报警输出，可对测量值和运算值进行多种方式的报警。
■ 1路变送输出，可设置为测量值或运算值。
■ 通讯，打印功能。
XSY系列转矩测控仪使用说明书完整版XSYE07.pdf
内容 |
代码说明 |
XSY- |
5位LED显示；0.1级测量精度；测控速度0.1秒（信号频率＞20Hz时） |
外形尺寸 |
|
160×80×125 开孔尺寸：152×76 |
输入信号 |
|
5kHz～15kHz单项电压脉冲输入信号 |
接点输入（选件） |
K |
1点外部开关输入，用于置零。 |
报警（选件） |
T1～2 |
2点继电器输出，250V AC/3A，阻性负载 |
变送（选件）
（分辨率：1/3000；负载能力：600Ω） |
A1 |
电流输出（4-20）mA、（0-10）mA、（0-20）mA |
A2 |
电压输出（1-5）V、（0-5）V |
A3 |
电压输出（0-10）V |
A4 |
电压输出（-5V～+5V） |
A5 |
电压输出（-10V～+10V） |
外供电源（选件） |
B1 |
±15VDC 250mA |
B2 |
±12VDC 300mA |
B3 |
24VDC 300mA |
通讯（选件）（通讯速率：2400、4800、9600、19200）
（通讯地址：0-99） |
S1 |
TC ASCII协议 RS232 |
S2 |
TC ASCII协议 RS485 |
打印接口（选件） |
P |
与通讯接口只能二选一 |
电源规格 |
V0 |
100-240V AC 50/60 Hz |
