XSD4四通道智能仪表

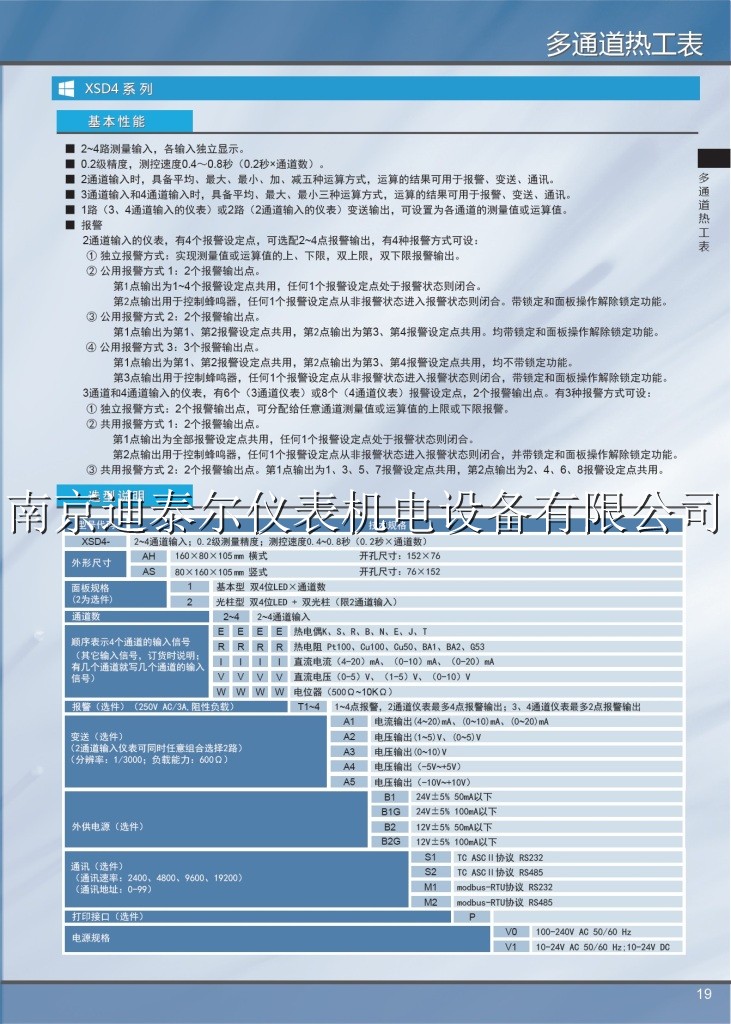

XSD4系列四通道智能仪表
■ 2～4路测量输入，各输入独立显示。
■ 0.2级精度，测控速度0.4～0.8秒（0.2秒×通道数）。
■ 2通道输入时，具备平均、大、小、加、减五种运算方式，运算的结果可用于报警、变送、通讯。
■ 3通道输入和4通道输入时，具备平均、大、小三种运算方式，运算的结果可用于报警、变送、通讯。
■ 1路（3、4通道输入的仪表）或2路（2通道输入的仪表）变送输出，可设置为各通道的测量值或运算值。
■ 报警
2通道输入的仪表，有4个报警设定点，可选配2～4点报警输出，有4种报警方式可设：
① 独立报警方式：实现测量值或运算值的上、下限，双上限，双下限报警输出。
② 公用报警方式 1：2个报警输出点。
1点输出为1~4个报警设定点共用，任何1个报警设定点处于报警状态则闭合。
2点输出用于控制蜂鸣器，任何1个报警设定点从非报警状态进入报警状态则闭合。带锁定和面板操作解除锁定功能。
③ 公用报警方式 2：2个报警输出点。
1点输出为1、2报警设定点共用，2点输出为3、4报警设定点共用。均带锁定和面板操作解除锁定功能。
④ 公用报警方式 3：3个报警输出点。
1点输出为1、2报警设定点共用，2点输出为3、4报警设定点共用，均不带锁定功能。
3点输出用于控制蜂鸣器，任何1个报警设定点从非报警状态进入报警状态则闭合，带锁定和面板操作解除锁定功能。
3通道和4通道输入的仪表，有6个（3通道仪表）或8个（4通道仪表）报警设定点，2个报警输出点。有3种报警方式可设：
① 独立报警方式：2个报警输出点，可分配给任意通道测量值或运算值的上限或下限报警。
② 共用报警方式 1：2个报警输出点。
1点输出为报警设定点共用，任何1个报警设定点处于报警状态则闭合。
2点输出用于控制蜂鸣器，任何1个报警设定点从非报警状态进入报警状态则闭合，并带锁定和面板操作解除锁定功能。
③ 共用报警方式 2：2个报警输出点。1点输出为1、3、5、7报警设定点共用，2点输出为2、4、6、8报警设定点共用。

XSD（2-4）通道系列过程仪表
热工表泛指用于常用热工量测量及控制的仪表。常用热工量一般包括温度、湿度、压力、液位、物位及成分等。
多通道热工表包括4个系列产品，主要的差别在可测量的通道数和可选配的功能。
■ 超过4通道的多通道测量需求可以选择巡检仪。
■ 多通道仪表的特点是实现通道间的运算及比较，同时也减少仪表数量，降低集成成本。
■ XSD2是双通道输入，可实现差值、和值、平均值运算及较大值、较小值的比较功能。
■ XSD3是3通道输入，可实现平均值运算及较大值、较小值的比较功能。
■ XSD4是4通道输入，也可以用于2、3通道输入。具备多种报警方式。

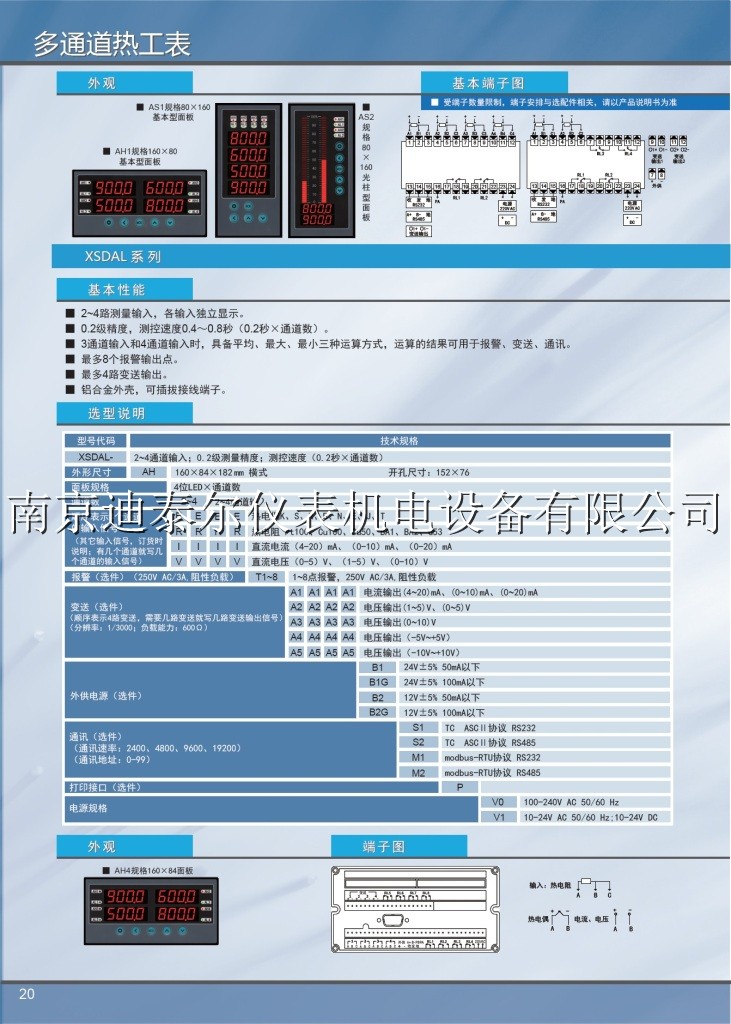

■ XSDAL可以输入2~4通道，具备多4路变送输出，多8点报警输出的选配功能。
■ 2路测量输入，2路独立显示。
■ 0.2级精度，测控速度0.4秒（0.2秒×2通道）。
■ 2路测量信号的差值、和值、平均值以及较大值、较小值运算和比较功能。
■ 多4点报警输出，可设置为2个通道测量值或运算值的上、下限。
■ 多2路变送输出，可设置为2个通道的测量值或运算值。

1 、输入信号：热电阻，热电偶信号（任意分度号）全范围（含负温区）；分辨率1 度或0.1 度可选；常规DC 电流、电压信号、以及远传压力表、电位器、电阻信号
2 、显示：4 位LED 数字双数显、3 显示、4 显示，或LED 数字 + 光柱显示；数字显示范围：一9999~9999 ，小数点位置可设定
3 、测量精度：≤士0.2 ％F.S
4 、可选功能：在各通道间进行加、减、乘、除、平均、大值、小值运算和判断
5 、可选输出功能：模拟量变送输出、报警输出、馈电输出、通讯、打印等功能
6 、环境温度范围：0~ 50 ℃
7 、面板尺寸：160x80 横／竖、96x48 横／竖：80x160 竖式

XSD4多通道热工表使用说明书完整版XSD4E07.pdf

内容

代码说明

XSD4-

2～4通道输入；0.2级测量精度；测控速度0.4～0.8秒（0.2秒×通道数）

外形尺寸

AH

160×80×125      开孔尺寸：152×76

AS

80×160×125      开孔尺寸：76×152

面板规格  (2为选件)

1

基本型    4位LED×通道数

2

光柱型 双 4位LED + 双光柱 （限2通道输入）

通道数

2～4

2～4通道输入，标准配置为2通道，超过2通道单独计费。

顺序表示4个通道的输入信号  （其它输入信号，订货时说明；有几个通道就写几个通道的输入信号）

E

E

E

E

热电偶（K/S/R/B/N/E/J/T）；

R

R

R

R

热电偶（Pt100/Cu100/Cu50/BA1/BA2/G53）；

I

I

I

I

直流电流（4～20）mA、（0～10）mA、（0～20）mA；

V

V

V

V

直流电压（0～5）V、（1～5）V、（0～10）V；

W

W

W

W

电位器（500Ω～10KΩ）

报警（选件）

T1～4

2通道多4点；3、4通道多2点； (250V AC/3A，阻性负载)。

变送（选件）  （2通道输入仪表可同时任意组合选择2路）  （分辨率：1/3000；负载能力：600Ω）

A1

电流输出（4～20）mA、（0～10）mA、（0～20）mA。

A2

电压输出（1～5）V、（0～5）V

A3

电压输出（0～10）V

A4

电压输出（-5V～+5V）

A5

电压输出（-10V～+10V）

外供电源（选件）

B1

24V±5% 50mA以下

B1G

24V±5% 100mA以下

B2

12V±5% 50mA以下

B2G

12V±5% 100mA以下

通讯（选件）  （通讯速率：2400、4800、9600、19200）  （通讯地址：0～99）

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

M1

Modbus-RTU协议 RS232

M2

Modbus-RTU协议 RS485

打印接口（选件）

P

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz；10-24V DC
