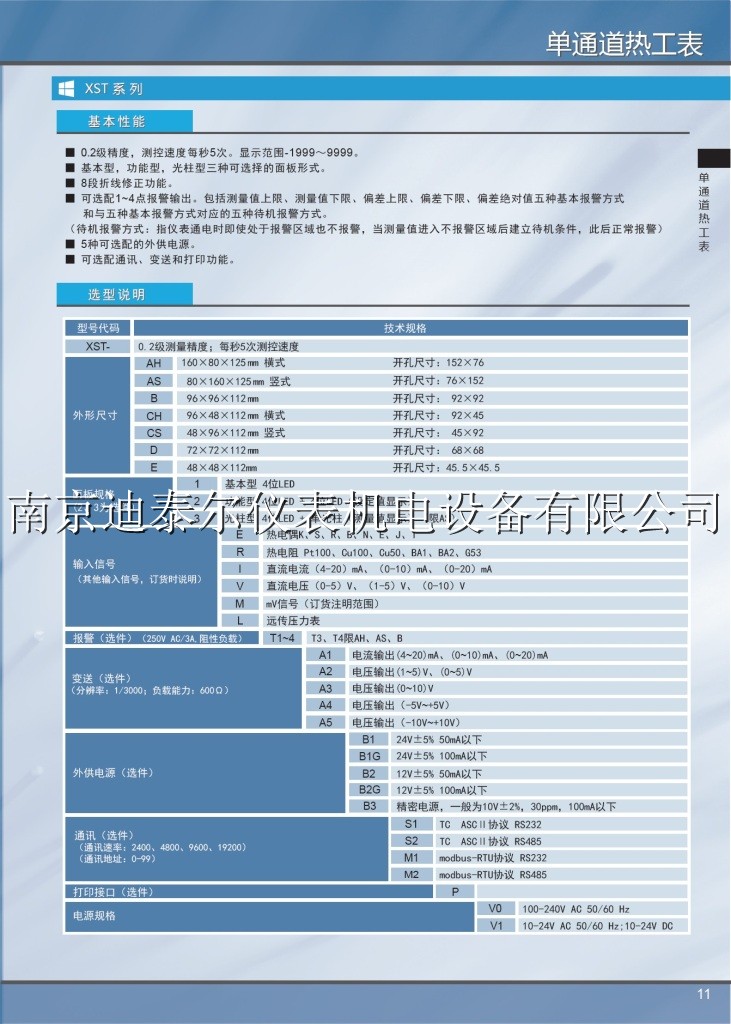

XST单通道过程仪表

XST单通道过程仪表

XST单通道过程仪表


■ 0.2级精度,测控速度每秒5次。显示范围-1999~9999。
■ 基本型,功能型,光柱型三种可选择的面板形式。
■ 8段折线修正功能。
■ 可选配1~4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差值五种基本报警方式
和与五种基本报警方式对应的五种待机报警方式。
(待机报警方式:指仪表通电时即使处于报警区域也不报警,当测量值进入不报警区域后建立待机条件,此后正常报警)
■ 5种可选配的外供电源。
■ 可选配通讯、变送和打印功能。


1 、输入信号:热电阻,热电偶信号(任意分度号)全范围(含负温区);分辨率1 度或0 . 1 度可选
2 、常规DC 电流电压信号,以及远程压力表,电位器,电阻信号
3 、显示:LED 单、双数显;数字显示范围:- 1999 ~ 9999 小数点,位置可选定、带光柱显示
4 、测量精度:≤士0 . 2 %F.S
5 、可选报警输出、馈电输出、模拟输出、变送输出、通讯输出、打印输出
6 、环境温度范围:O ~50 ℃
7 、面板尺寸:160x80 (横式、竖式); 96x96 、96x48 (横式、竖式)72x72 、48x48 、160x80 (打印单元)

XST单通道过程仪表

XST系列单通道热工表使用说明书完整版XSTE07.pdf


内容

代码说明

XST/

单显示

外形
尺寸

A—

 160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)

B—

 96(W)×96(H)×112(L)

C—

 96(W)×48(H)×112(L) 或48(W)×96(H)×112(L)

D—

 72(W)×72(H)×112(L)

E—

48(W)×48(H)×112(L)

 面板形式

H

 横式

S

 竖式

F

 方形

 显示方式

1

测量值(绿色)

2

测量值(绿色)+ 设定值(红色)

3

测量值(绿色)+ 测量值光柱(绿色)(限A型仪表)

4

测量值(绿色)+ 测量值光柱(绿色)+设定值光柱(红色)限A-S型

5

测量值(绿色)+ 测量值光柱(绿色)+设定值(红色)限A-S型

输入信号
(其它输入信号订货时说明)

E

热电偶K、S、R、B、N、E、J、T

R

热电阻Pt100、Cu100、Cu50、BA1、BA2、G53

I

直流电流(4~20)mA、(0~10)mA或(0~20)mA

V

直流电压(0~5)V、(1~5)V

M

mV信号(订货注明范围)

W

电位器

L

远传压力表

报警点数量

T□

T0:无报警  T1~T4:1~4点报警  触点容量220V AC, prefix = st1 3A ;尺寸为C、D、E型仪表高2点报警,尺寸为 A、B型高为4点报警。

变送输出

A0

无输出

A1

电流输出(4~20)mA、(0~10)mA或(0~20)mA

A2

电压输出(0~5)V、(1~5)V

A3

电压输出(0~10)V

A4

 其它输出

外供电源

B0

 无外供电源

B1

 外供 24V DC,误差小于±5%,大于50mA

B2

 外供 12V DC,误差小于±5%,大于50mA

B3

外供精密电压源,误差小于±0.2%,大于40mA

B4

外供精密恒流源,误差小于±0.2%,(0.1~10mA)

B5

其它 (订货须注明)

通讯接口 (注2)

S0

 无通讯接口

S1

RS-232接口

S2

RS-485接口

仪表电源

V0

100V AC~240 V AC

V1

10V DC ~36V DC

打印功能(带硬件时钟)(注2)

P

P表示打印接口,不带可省略

P1

P1表示带一体化打印机(需定制)

非标准功能

N

N表示非标功能

Modbus通讯协议选项

-M



注:1、标准信号及量程列表


输入信号类型

量程范围

输入信号类型

量程范围


0~5VDC

-1999~9999


4~20mA

-1999~9999

1~5VDC

0~10mA



0~20mA



Pt100

-200.0~ 400.0℃



K

0~ 1350℃

Cu100

-50.0~ 150.0℃

S

0~ 1750℃

Cu50

-50.0~ 150.0℃

R

0~ 1750℃

BA1

-200.0~ 650.0℃

B

250~ 1800℃

BA2

-200.0~ 400.0℃

E

0~ 700℃

G53

-50.0~ 150.0℃

J

0~ 920℃





T

0~ 400℃





N

0~ 1300℃

2、打印功能不能和通信接口同时存在,打印功能只限于A、B型仪表。
3、48×48尺寸不支持OC门输出功能
