XM智能变送控制数字/光柱显示仪表

XM智能变送控制数字光柱显示仪表

一、主要特点

1 、具有控制仪表的所有特点。

2 、可由面板光柱显示变送的比例值。

3 、（ 4-20 ） mA 或（ 1-5 ） V 变送输出。

二、 XM 智能变送控制数字 / 光柱显示仪表型谱

型谱									说明
XMT	智能型仪表
	1	宽×高×深：（ 160 × 80 × 115 ） mm
	2	(80 × 160 × 115)mm
	4	(48 × 48 × 100)mm ＊
	6	(96 × 48 × 112)mm
	7	(72 × 72 × 100)mm ＊
	8	(48 × 96 × 112)mm
	9	(96 × 96 × 112)mm
		B	变送控制 + 位式控制
		GB	变送控制 + 位式控制 + 单光柱＊
			0	报警（ 02 ） + 报警（ 03 ） + （ 4-20 ） mA 变送输出（ 04 ）
			1	报警（ 02 ） + 报警（ 03 ） + （ 1-5 ） V 变送输出（ 04 ）
			2	上限报警（ 01 ） + 报警（ 02 ） + 报警（ 03 ） + （ 4-20 ） mA 变送输出（ 04 ）
			3	上限报警（ 01 ） + 报警（ 02 ） + 报警（ 03 ） + （ 1-5 ） V 变送输出（ 04 ）
			4	通讯（ 01 ） + 报警（ 02 ） + 报警（ 03 ） + （ 4-20 ） mA 变送输出（ 04 ）
			5	通讯（ 01 ） + 报警（ 02 ） + 报警（ 03 ） + （ 1-5 ） V 变送输出（ 04 ）
			9	用户特殊要求的输出
				0	输入信号类型由用户自由选择，出厂时设定在（ 4-20 ） mA 输入
				1	适配 K B J E T R S 热电阻
				2	适配 Pt100,Cu50 热电阻
				3	适配霍尔变送器 mV
				4	适配远传压力表（ 30-350 ）Ω
				6	适配（ 4-20 ） mA 输入，量程自由设定
				8	适配（ 1-5 ） V 输入，量程自由设定
				9	用户特殊要求的分度号
						缺省为 AC220V 供电
					D	DC24V 供电
							缺省为无附加 DC24V 馈电电源输出
						P	附加 DC24V 馈电电源输出
								缺省为不带串行通讯接口
							2	RS232 串行通讯接口
							4	RS485 串行通讯接口（带隔离）

* （ 48 × 48 × 100mm （ 72 × 72 × 100 ） mm 规格，订货时请厂家咨询。

* 报警（ O2 ），报警（ O3 ）用户可自行组态为上限报警或下限报警。

* 光柱的仪表仅有两种外型尺寸：（ 160 × 80 × 115 ） mm （ 80 × 160 × 115 ） mm 。

* 特殊要求请与厂家了联系。

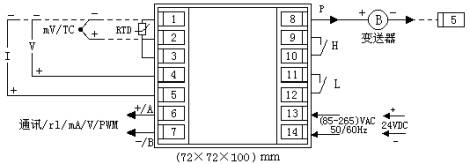

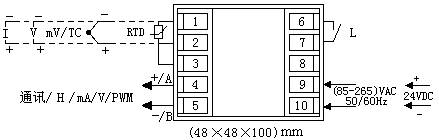

三、 XM 智能变送控制数字 / 光柱显示仪表接线图

XM智能变送控制数字光柱显示仪表

160 × 80 × 115 ） mm （ 80 × 160 × 115 ） mm

（ 96 × 96 × 112 ） mm （ 96 × 48 × 112 ） mm （ 48 × 96 × 112 ） mm

XM智能变送控制数字光柱显示仪表

XM智能变送控制数字光柱显示仪表
