XSL巡检仪
XSL巡检仪

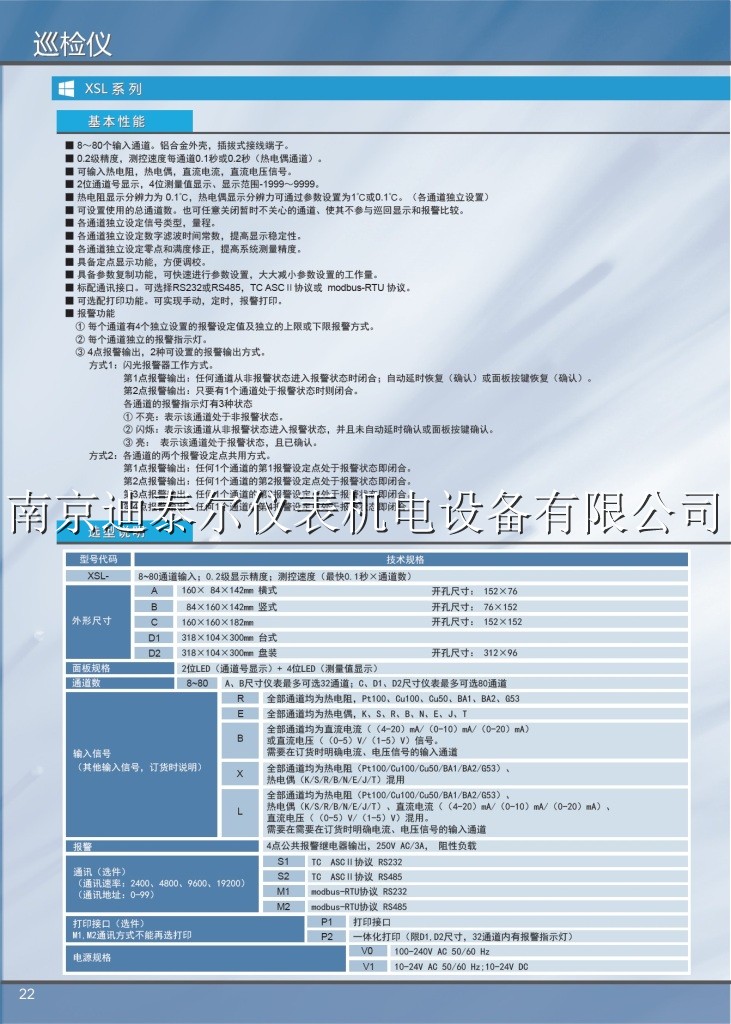

■ 8～80个输入通道。铝合金外壳，插拔式接线端子。
■ 0.2级精度，测控速度每通道0.1秒或0.2秒（热电偶通道）。
■ 可输入热电阻，热电偶，直流电流，直流电压信号。
■ 2位通道号显示，4位测量值显示、显示范围-1999～9999。
■ 热电阻显示分辨力为 0.1℃，热电偶显示分辨力可通过参数设置为1℃或0.1℃。（各通道独立设置）
■ 可设置使用的总通道数。也可任意关闭暂时不关心的通道、使其不参与巡回显示和报警比较。
■ 各通道独立设定信号类型，量程。
■ 各通道独立设定数字滤波时间常数，提高显示稳定性。
■ 各通道独立设定零点和满度修正，提高系统测量精度。
■ 具备定点显示功能，方便调校。
■ 具备参数复制功能，可快速进行参数设置，大大减小参数设置的工作量。
■ 标配通讯接口。可选择RS232或RS485，TC ASCⅡ协议或 modbus-RTU 协议。
■ 可选配打印功能。可实现手动，定时，报警打印。
■ 报警功能
① 每个通道有4个独立设置的报警设定值及独立的上限或下限报警方式。
② 每个通道独立的报警指示灯。
③ 4点报警输出，2种可设置的报警输出方式。
方式1：闪光报警器工作方式。
1点报警输出：任何通道从非报警状态进入报警状态时闭合；自动延时恢复（确认）或面板按键恢复（确认）。
2点报警输出：只要有1个通道处于报警状态时则闭合。
各通道的报警指示灯有3种状态
① 不亮：表示该通道处于非报警状态。
② 闪烁：表示该通道从非报警状态进入报警状态，并且未自动延时确认或面板按键确认。
③ 亮： 表示该通道处于报警状态，且已确认。
方式2：各通道的两个报警设定点共用方式。
1点报警输出：任何1个通道的1报警设定点处于报警状态即闭合。
2点报警输出：任何1个通道的2报警设定点处于报警状态即闭合。
3点报警输出：任何1个通道的3报警设定点处于报警状态即闭合。
4点报警输出：任何1个通道的4报警设定点处于报警状态即闭合。
每个通道有4个独立设置的报警设定值及独立的上限或下限报警方式。
② 每个通道独立的报警指示灯。
③ 4点报警输出，2种可设置的报警输出方式。
方式1：闪光报警器工作方式。
1点报警输出：任何通道从非报警状态进入报警状态时闭合；自动延时恢复（确认）或面板按键恢复（确认）。
2点报警输出：只要有1个通道处于报警状态时则闭合。
各通道的报警指示灯有3种状态
① 不亮：表示该通道处于非报警状态。
② 闪烁：表示该通道从非报警状态进入报警状态，并且未自动延时确认或面板按键确认。
③ 亮： 表示该通道处于报警状态，且已确认。
方式2：各通道的两个报警设定点共用方式。
1点报警输出：任何1个通道的1报警设定点处于报警状态即闭合。
2点报警输出：任何1个通道的2报警设定点处于报警状态即闭合。
3点报警输出：任何1个通道的3报警设定点处于报警状态即闭合。
4点报警输出：任何1个通道的4报警设定点处于报警状态即闭合。
1 、通道数：5 ～ 80 通道
2 、输入信号：热电阻／热电偶信号；常规ＤＣ 电流，电压信号
3 、显示：2 位、4 位LED通道显示，显示范围一1999~9999 ；巡回显示与定点通道快速测量显示两种方式，显示间隔0.5 ~ 10 . 0 秒可设
4 、测量精度：≤士0.5 % F . S
5 、报警输出：2 点标准共用报警输出，2 点扩展共用报警输出；可选XSLCU ：多32 点供单独通道使用
6 、可选通讯等输出：RS232 / 485 , 2400~ 19.2K 速率，光电隔离，独立电源，带保护．记录功能可选
7 、可选打印输出：带硬件时钟，RS232 驱动打印单元，手动、定时、报警启动，工程单位可选
8 、环境温度范围：0~50 ℃

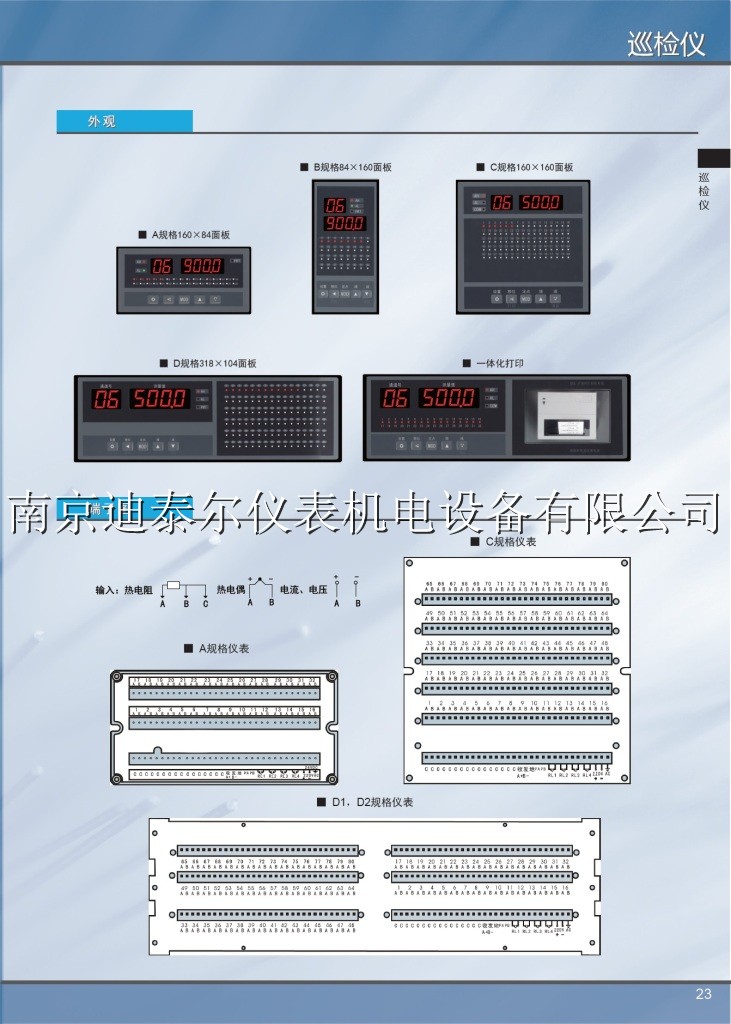

9 、面板尺寸：160x80 横／竖、160x160 、318x104 横式
XSL系列智能巡回检测报警仪
① 5～80通道，基本误差优于±0.2%F·S；
② 可输入热电阻、热电偶、直流电流、直流电压等传感器、变送器信号；
③ 铝合金外壳，进口优质接线端子；
④ 各输入通道均带浪涌、过压保护；
⑤ 抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级；
XSL系列智能巡回检测报警仪使用说明书完整版VLXXF02.pdf
内容 |
代码及说明 |
XSL/ |
含通讯、4点报警 |
外型尺寸 |
A- |
横式160×84×182，多32通道 |
B- |
竖式84×160×182，多32通道 |
C- |
方形160×160×182，多80通道 |
D1- |
台式， 318×104×300，多80通道 |
D2- |
盘装， 318×104×300，多80通道 |
通道数 |
08 |
8通道，当外形尺寸选择C型、D1型、D2型时，在正常价格基础上加价：+600元 |
16 |
16通道，当外形尺寸选择C型、D1型、D2型时，在正常价格基础上加价：+600元 |
24 |
24通道，当外形尺寸选择C型、D1型、D2型时，在正常价格基础上加价：+600元 |
32 |
32通道，当外形尺寸选择C型、D1型、D2型时，在正常价格基础上加价：+600元 |
40 |
40通道 |
48 |
48通道 |
56 |
56通道 |
64 |
64通道 |
72 |
72通道 |
80 |
80通道 |
输入信号
（其它输入信号，订货时说明，注1） |
R |
通道均为热电阻,仪表内装的分度号包括：Pt100，Cu100，Cu50，BA1，BA2，G53 |
E |
通道均为热电偶,仪表内装的分度号包括：K，S，R，B，N，E，J，T |
B |
通道均为4mA～20mA或1V～5V等电流、电压信号，订货需明确电流，电压信号的输入通道 |
X |
输入为热电阻、热电偶混用 |
L |
输入为热电阻，热电偶，4mA～20mA，0mA～10mA，1V～5V，0V～5V混用。需在订货时明确电流，电压信号的输入通道 |
通讯接口 |
S1 |
RS-232接口 |
S2 |
RS-485接口 |
打印功能（带硬件时钟）（注2） |
P |
打印接口 |
P1 |
一体化打印（需定制）（仅限于D型仪表） |
仪表电源 |
V0 |
160V AC～240 V AC |
V1 |
12 V DC ～36V DC |
非标准功能 |
N |
N：表示非标功能，没有可省略 |
Modbus通讯协议选项 |
-M |
|
注： 1、 标准范围输入信号：
输入信号类型 |
量程范围 |
输入信号类型 |
量程范围 |
电
压 |
0～5VDC |
-1999～9999 |
电
流 |
4～20mA |
-1999～9999 |
1～5VDC |
0～10mA |
0～10VDC |
0～20mA |
热
电
阻 |
Pt100 |
-200～ prefix = st1500℃ |
热
电
偶 |
K |
-270℃～ 1372℃ |
Cu100 |
-50.0～ 150.0℃ |
S |
50℃～ 1750℃ |
Cu50 |
-50.0～ 150.0℃ |
R |
-50℃～ 1750℃ |
BA1 |
-200.0～ 650.0℃ |
B |
50～ 1800℃ |
BA2 |
-200.0～ 500.0℃ |
E |
-250℃～ 750℃ |
G53 |
-50.0～ 150.0℃ |
J |
-200℃～ 1000℃ |
|
|
T |
-250℃～ 400℃ |
|
|
N |
-250℃～ 1300℃ |
