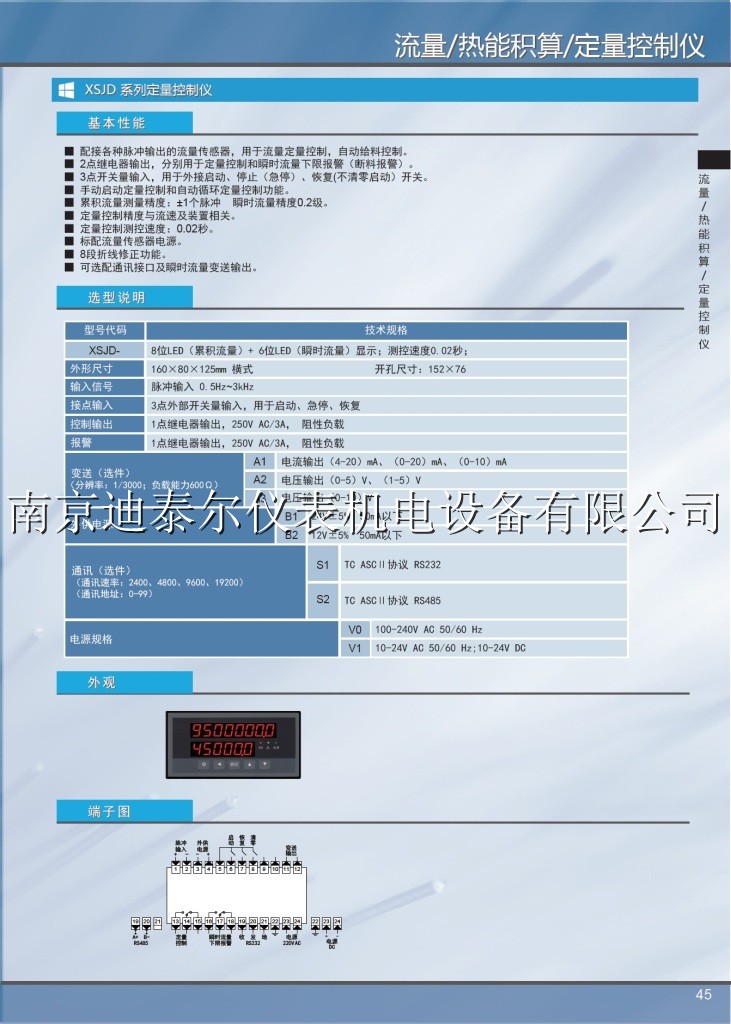

XSJD定量控制仪

XSJD定量控制仪

XSJD定量控制仪
■ 配接各种脉冲输出的流量传感器,用于流量定量控制,自动给料控制。
■ 2点继电器输出,分别用于定量控制和瞬时流量下限报警(断料报警)。
■ 3点开关量输入,用于外接启动、停止(急停)、恢复(不清零启动)开关。
■ 手动启动定量控制和自动循环定量控制功能。
■ 累积流量测量精度:±1个脉冲 瞬时流量精度0.2级。
■ 定量控制精度与流速及装置相关。
■ 定量控制测控速度:0.02秒。
■ 标配流量传感器电源。
■ 8段折线修正功能。
■ 可选配通讯接口及瞬时流量变送输出

XSJD定量控制仪

XSJD系列定量控制仪使用说明书完整版XSJDE11.pdf

内容

代码说明

XSJD-

8为LED(累积流量)+ 6位LED(瞬时流量)显示;测控速度0.02秒;

外形尺寸



 160×80×125    开孔尺寸:152×76

输入信号



脉冲输入0.5Hz~3kHz

接点输入



3点外部开关量输入,用于启动、急停、恢复

控制输出



1点继电器输出,250V AC/3A,阻性负载

报警



1点继电器输出,250V AC/3A,阻性负载

变送(选件)
(分辨率:1/3000;负载能力600Ω)

A1

电流输出(4-20)mA、(0-20)mA、(0-10)mA

A2

电压输出(0-5)V、(1-5)V

A3

电压输出(0-10)V

 外供电源

B1

24V±5% 50mA以下

B2

12V±5% 50mA以下

通讯(选件)(通讯速率:2400、4800、9600、19200)
(通讯地址:0-99)

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz;10-24V DC

XSJD定量控制仪

XSJD定量控制仪
