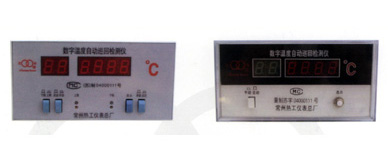

XMD巡回检测仪表
一、概述
XMD 系列巡回检测仪表是用新的单片计算机技术研制而成的的新一代巡检仪。
本仪表特点：
1. 采用单片机控制，非线性处理由软件完成，提高了仪表的精度，降低了仪表复杂度。
2. 应用软、硬件相结合的方法，采取了抗干扰措施，大大提高了仪表抗干扰能力。
3. 具有 BCD 码输出，可以直接和数字式打印机相联构成一台显示记录仪，也可以接上位机进行通讯，无须再置变送器，为工业过程多参数自动化控制提供了便利。
本仪表已经广泛用于化工、冶金、发电、轻工等行业，作为多点监测仪表。
二、主要技术指标
1. 型号、规格
型号规格 |
配用传感器 |
分度号 |
温度范围 ℃ |
XMD-A/H-XX |
镍铬 - 镍硅 |
K |
0 ～ 1300 |
镍铬 - 康铜 |
E |
0 ～ 800 |
|
铂 10- 铂 |
S |
600 ～ 1600 |
|
T |
-200 ～ 400 |
||
钨铼 3- 钨铼 25 |
0 ～ 2000 |
||
铂电阻 |
Pt100 |
-200 ～ 500 |
|
铂电阻 |
Pt10 |
-200 ～ 500 |
|
铜电阻 |
Cu100 |
-50 ～ 150 |
|
铜电阻 |
Cu50 |
-50 ～ 150 |
2. 型式：盘装式（有横式、竖式）
3. 显示方式：温度显示：四位 LED 、测量通道显示：二位 LED
4. 基本误差：± 0.5 ％ FS, ± 0.2 ％ FS(FS 为满量程 )
5. 分辨力：± 200 ℃以下为 0.1 ℃，± 200 以是这 1 ℃
6. 自动巡回速度： 3 ～ 10 秒 / 点
7. 工作方式：自动、手动
8. 巡回容量：≤ 16 点
9. 冷端补偿：用 PN 结补偿，误差± 2 ℃（ 0 ～ 50 ℃范围内）
10. 抗干扰能力：（ 1 ）串摸抑制能力：≥ 50dB
（ 2 ）共模抑制能力：≥ 100dB( 大共模电压≤ 250V)
11. 环境温度： 0 ～ 50 ℃
12. 相对湿度：≤ 85 ％
13. 电源电压： 220V ± 22V 电源频率 50HZ ± 2HZ
14. 外形尺寸： 160 × 80 × 270mm 80 × 160 × 270mm
15. 开孔尺寸：横式 152 × 76mm 竖式 76 × 152mm
16. 功耗：≤ 8W
17. 重量：≤ 1.5kg
