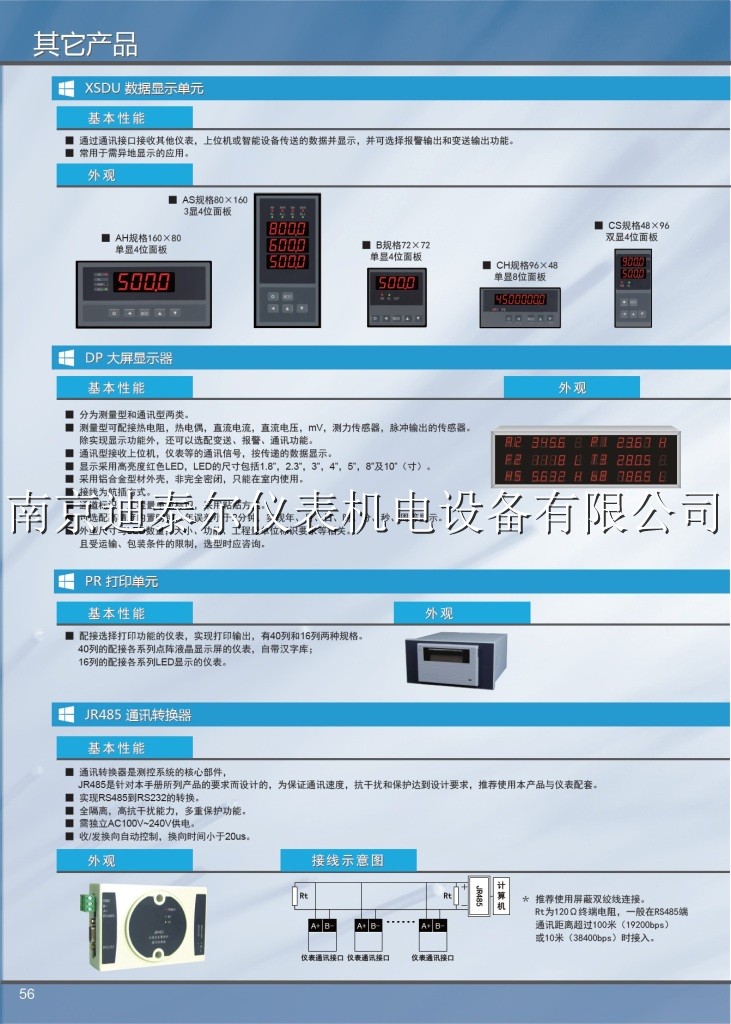

XSDU数据显示单元
XSDU系列数据显示单元
■ 通过通讯接口接收其他仪表，上位机或智能设备传送的数据并显示，并可选择报警输出和变送输出功能。
■ 常用于需异地显示的应用
内容 |
代码说明 |
XSDU- |
1组4位或5位LED显示 |
外形尺寸 |
AH |
160×80×125 开孔尺寸：152×76 |
AS |
80×160×125 开孔尺寸：76×152 |
B |
96×96×112 开孔尺寸：92×92 |
CH |
96×48×112 开孔尺寸：92×45 |
CS |
48×96×112 开孔尺寸：45×92 |
D |
72×72×112 开孔尺寸：68×68 |
用途分类 |
C |
与计算机配接 |
M |
与XS系列仪表或模块配接 |
显示窗位数 |
4 |
4位 |
5 |
5位 |
8 |
8位 |
显示窗数量 |
1～4 |
标配为：1组4位或5位LED显示，超过范围需另计收费。 |
报警（选件）（250V AC/3A,阻性负载） |
T1～4 |
CH、CS及D型仪表限制为2点；AH、AS、B型仪表限制为4点 |
变送（选件）(AH\AS\B可同时带2路输出)
（分辨率：1/3000；负载能力：600Ω） |
A1 |
电流输出（4-20）mA、（0-20）mA、（0-10）mA |
A2 |
电压输出（0-5）V、（1-5）V |
A3 |
电压输出（0-10）V |
通讯（选件）
（通讯速率：2400、4800、9600、19200）
（通讯地址：0-99） |
S1 |
TC ASCⅡ协议 RS232 |
S2 |
TC ASCⅡ协议 RS485 |
M1 |
modbus-RTU协议 RS232 |
M2 |
modbus-RTU协议 RS485 |
电源规格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
仪表或模块的系列号 |
* |
应注明配接XS系列仪表或模块的系列号 |
DP系列大屏显示器
■ 分为测量型和通讯型两类。
■ 测量型可配接热电阻，热电偶，直流电流，直流电压，mV，测力传感器，脉冲输出的传感器。
除实现显示功能外，还可以选配变送、报警、通讯功能。
■ 通讯型接收上位机，仪表等的通讯信号，按传递的数据显示。
■ 显示采用高亮度红色LED，LED的尺寸包括1.8”，2.3”，3”，4”，5”，8”及10”（寸）。
■ 采用铝合金型材外壳，非密闭，只能在室内使用。
■ 接线为航插方式。
■ 通道标识，工程量单位标识，采用粘贴方式。
■ 可选配高精度内置时钟，年误差小于2分钟，实现年、月、日、时、分、秒、周等显示。
■ 外型尺寸与LED数量，大小、功能、工程量单位标识要求等相关。且受运输、包装条件的限制，选型时应咨询。
14.5.1、测量型大屏显示器
内容 |
代码说明 |
DP— |
单面：4位LED，铝合金外壳；双面：8位LED，铝合金外壳。 |
单双面选择 |
1— |
单面 |
2— |
双面 |
|
□□×□□— |
前两位为选择数码管的尺寸，后两位为对应选择数码管的位数 |
1.8×04— |
|
2.3×04— |
|
3.0×04— |
|
4.0×04— |
|
5.0×04— |
|
8.0×04— |
|
10 ×04— |
|
实时时钟显示 |
SZ— |
内置高精度时钟模块，无此选项可省略 |
内置仪表类型 |
□□□…□□ |
内置仪表的价格计算，参加相应仪表的选型报价单。 |
通讯型大屏显示器
内容 |
代码说明 |
DP— |
单面：4位LED，铝合金外壳；双面：8位LED，铝合金外壳 |
通讯
协议
类型 |
A— |
按用户提供协议 |
B— |
配接XS系列仪表或模块 |
C— |
配接计算机，按标准缓冲区方式 |
单双面选择 |
1— |
单面 |
2— |
双面 |
LED高度×位数
（注2） |
□□×□□— |
前两位为选择数码管的尺寸，后两位为对应选择数码管的位数 |
1.8×04— |
|
2.3×04— |
|
3.0×04— |
|
4.0×04— |
|
5.0×04— |
|
8.0×04— |
|
10 ×04— |
|
报警（选件） |
T1～4 |
T1～4点继电器输出 |
变送路数（选件） |
A1～2 |
1～2路变送输出 |
通讯
（通讯速率：2400、4800、9600、19200）
（通讯地址：0-99） |
S1 |
TC ASCⅡ协议 RS232 |
S2 |
TC ASCⅡ协议 RS485 |
M1 |
|
M2 |
|
电源规格 |
V0 |
100-240V AC 50/60 Hz |
实时时钟显示（选件） |
—SZ |
内置高精度时钟模块 |
PR打印单元
■配接选择打印功能的仪表，实现打印输出，有40列和24列两种规格。
■40列的配接各系列点阵液晶显示屏的仪表，自带汉字库；
■24列的配接各系列LED显示的仪表
内容 |
代码说明 |
PR- |
打印纸1卷 |
打印机 |
24 |
24列串口打印单元 |
40 |
40列串口打印单元（带汉字库） |
外形尺寸 |
|
160(W)×80(H)×180(L) 塑料外壳 开孔尺寸：152×76 |
电源规格 |
V0 |
100-240V AC 50/60 Hz |
JR485通讯转换器
■ 通讯转换器是测控系统的核心部件，JR485是针对本手册所列产品的要求而设计的，为保证通讯速度，抗干扰和保护达到设计要求，推荐使用本产品与仪表配套。
■ 实现RS485到RS232的转换。
■ 全隔离，高抗干扰能力，多重保护功能。
■ 需独立AC100V~240V供电。
■ 收/发换向自动控制，换向时间小于20us
内容 |
代码说明 |
JR485 |
外形尺寸：82(W)×34(H)×122(L)，含转接线，仪表电源：100V AC---240V AC |
