XSW单通道热工表

XSW单通道热工表

XSW系列过程仪表

XSW单通道热工表

XSW数显智能仪表,主显示+二显示,二显示可供显示工程量单位

■0.2级精度,测控速度每秒10次,显示范围-1999~9999。
■双四位数码管显示(主显示+二显示),其中二显示可供显示工程量单位等信息。
■输入,通过设置选择。
■可选配1~4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差值五种基本报警方式和与五种基本报警方式对应的五种待机报警方式。(待机报警方式:指仪表通电时即使处于报警区域也不报警,当测量值进入不报警区域后建立待机条件,此后正常报警)。
■10段折线修正功能。
■峰值、谷值获取功能。
■可选配通讯、变送和打印功能

内容

代码说明

XSW-

0.2级显示精度;每秒10次测控速度

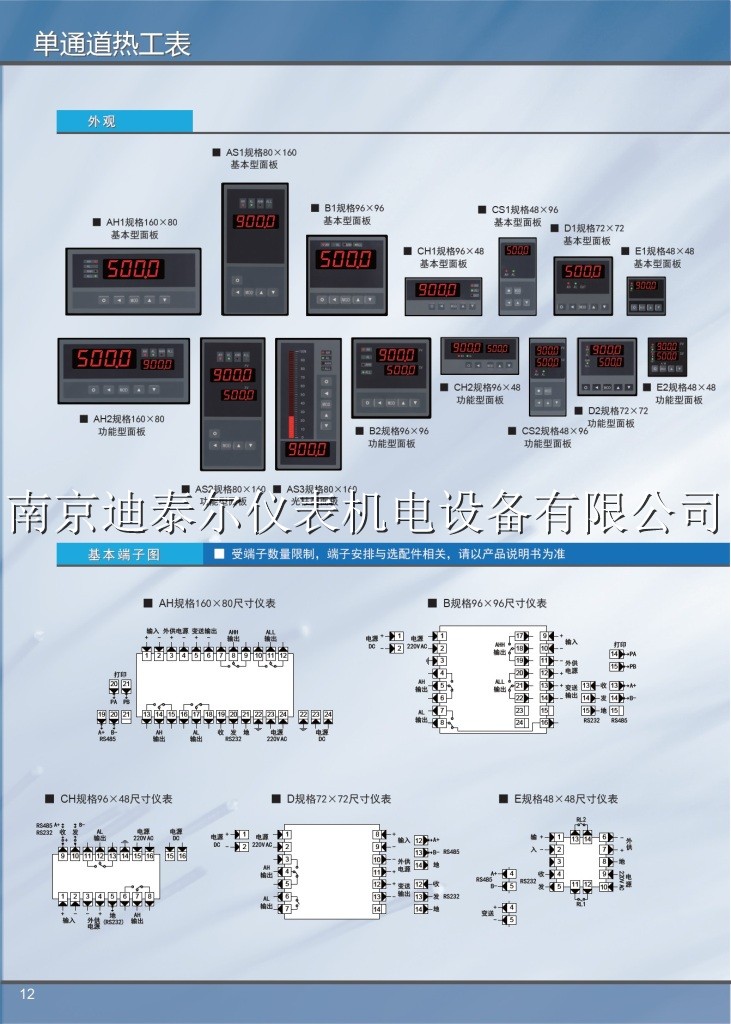

外形尺寸

AH

 160×80×125                  开孔尺寸:152×76

B

96×96× 76                   开孔尺寸:92×92

CH

 96×48× 82                   开孔尺寸:92×45

面板规格
(2、3为选件)



双 4位LED

输入信号



模拟量输入

报警(选件)
(250V AC/3A,阻性负载)

AH

T1~T4

1~4点报警继电器输出,均为常开+常闭双触点

B

T1~T2

1~2点报警继电器输出,均为常开+常闭双触点

T3~T4

3~4点报警继电器输出,均为单常开触点

CH

T1~T2

1~2点报警继电器输出,均为常开+常闭双触点

T3

3点报警继电器输出,均为单常开触点

T3R

3点报警继电器输出,均为常开+常闭双触点。选择此型号时,不能选择外供电源;变送输出和通讯只能二选一,且通讯只能选择RS485方式(即S2)

T4

4点报警继电器输出,前3点为单常开触点,4点为常开+常闭双触点。选择此型号时,不能选择外供电源;变送输出和通讯只能二选一,且通讯只能选择RS485方式(即S2)

 变送(选件)(分辨率:1/3000;负载能力:600Ω)

A1

电流输出(4~20)mA、(0~10)mA、(0~20)mA。

A2

电压输出(1~5)V、(0~5)V

A3

电压输出(0~10)V

A4

电压输出(-5V~+5V)

A5

电压输出(-10V~+10V)

外供电源(选件)

B1

24V±5% 50mA以下

通讯(选件)
(通过参数可选:Modbus-RTU或TC-ASCII协议)
(通讯地址:0~99)

S1

RS232接口

S2

RS485接口

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz;10-24V DC


■ 0.2级精度,测控速度每秒5次。显示范围-1999~9999。
■ 基本型,功能型,光柱型三种可选择的面板形式。
■ 8段折线修正功能。
■ 可选配1~4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差值五种基本报警方式
和与五种基本报警方式对应的五种待机报警方式。
(待机报警方式:指仪表通电时即使处于报警区域也不报警,当测量值进入不报警区域后建立待机条件,此后正常报警)
■ 5种可选配的外供电源。
■ 可选配通讯、变送和打印功能。
1 、输入信号:热电阻,热电偶信号(任意分度号)全范围(含负温区);分辨率1 度或0 . 1 度可选
2 、常规DC 电流电压信号,以及远程压力表,电位器,电阻信号
3 、显示:LED 单、双数显;数字显示范围:- 1999 ~ 9999 小数点,位置可选定、带光柱显示
4 、测量精度:≤士0 . 2 %F.S
5 、可选报警输出、馈电输出、模拟输出、变送输出、通讯输出、打印输出
6 、环境温度范围:O ~50 ℃
7 、面板尺寸:160x80 (横式、竖式); 96x96 、96x48 (横式、竖式)72x72 、48x48 、160x80 (打印单元)

XSW单通道热工表使用说明书.pdf

输入信号类型

量程范围

输入信号类型

量程范围


0~5VDC

-1999~9999


4~20mA

-1999~9999

1~5VDC

0~10mA



0~20mA



Pt100

-200.0~ 400.0℃



K

0~ 1350℃

Cu100

-50.0~ 150.0℃

S

0~ 1750℃

Cu50

-50.0~ 150.0℃

R

0~ 1750℃

BA1

-200.0~ 650.0℃

B

250~ 1800℃

BA2

-200.0~ 400.0℃

E

0~ 700℃

G53

-50.0~ 150.0℃

J

0~ 920℃





T

0~ 400℃





N

0~ 1300℃
