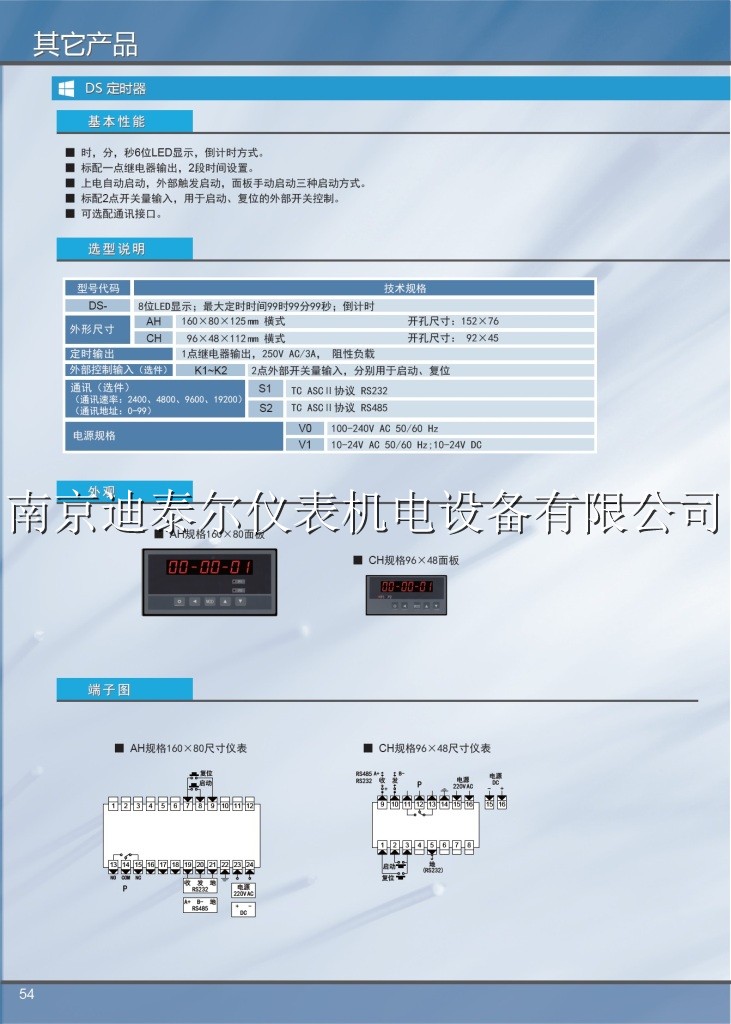

DS定时器

DS定时器
■ 时，分，秒6位LED显示，倒计时方式。
■ 标配一点继电器输出，2段时间设置。
■ 上电自动启动，外部触发启动，面板手动启动三种启动方式。
■ 标配2点开关量输入，用于启动、复位的外部开关控制。
■ 可选配通讯接口
DS定时器
■ 时，分，秒6位LED显示，倒计时方式。
■ 标配一点继电器输出，2段时间设置。
■ 上电自动启动，外部触发启动，面板手动启动三种启动方式。
■ 标配2点开关量输入，用于启动、复位的外部开关控制。
■ 可选配通讯接口
① 时、分、秒6位数字显示，倒计时。
② 2段时间设置，1点继电器输出。
③ 三种启动方式，2种复位方式 .

DS定时器用户手册DSC03.pdf

内容	代码说明
	DS-
外形尺寸		AH	160×80×125      开孔尺寸：152×76
		CH	96×48×112       开孔尺寸：92×45
定时输出				1点继电器输出，250V AC/3A， 阻性负载
外部控制输入（选件）				K1～K2	2点外部开关量输入，分别用于启动、复位
通讯（选件）（通讯速率：2400、4800、9600、19200）  （通讯地址：0-99）						S1	TC ASCII协议 RS232
						S2	TC ASCII协议 RS485
电源规格							V0	100-240V AC 50/60 Hz
							V1	10-24V AC 50/60 Hz；10-24V DC
