XSLE巡回检测仪表

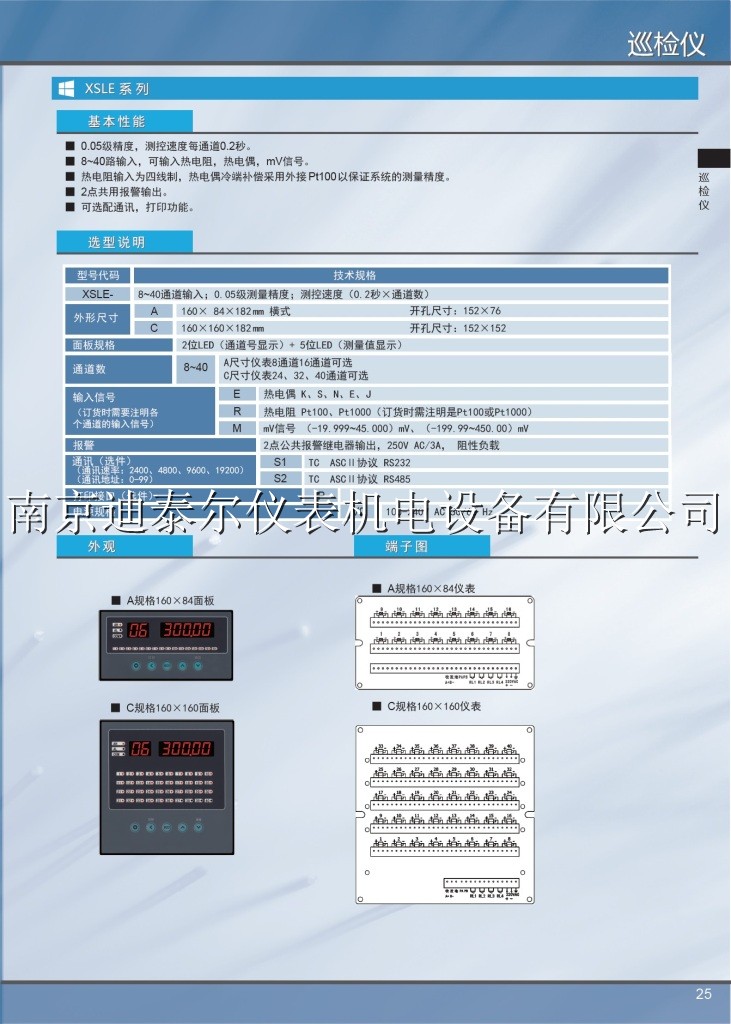

XSLE高精度巡检仪
■ 0.05级精度，测控速度每通道0.2秒。
■ 8～40路输入，可输入热电阻，热电偶，mV信号。
■ 热电阻输入为四线制，热电偶冷端补偿采用外接 Pt100 以保证系统的测量精度。
■ 2点共用报警输出。
■ 可选配通讯，打印功能
XSLE巡回检测仪表+
① 输入信号 热电阻 PT100或PT1000(订货需注明测温范围，范围为：-199.99℃～+ 200.00℃或-199.99℃～+ 300.00℃)，必须4线制，热电偶 分辩率 0. 1℃，直流电流、直流电压、直流MV ；
② 精度 ±0.05%F.S；检测速度 0.2s/每通道；
③ 外形尺寸：160×84（多16通道）、160×160（多40通道）；
④ 2点公用报警
XSL系列巡回检测仪表
■ 8～80个输入通道。铝合金外壳，插拔式接线端子。
■ 0.2级精度，测控速度每通道0.1秒或0.2秒（热电偶通道）。
■ 可输入热电阻，热电偶，直流电流，直流电压信号。
■ 2位通道号显示，4位测量值显示、显示范围-1999～9999。
■ 热电阻显示分辨力为 0.1℃，热电偶显示分辨力可通过参数设置为1℃或0.1℃。（各通道独立设置）
■ 可设置使用的总通道数。也可任意关闭暂时不关心的通道、使其不参与巡回显示和报警比较。
■ 各通道独立设定信号类型，量程。
■ 各通道独立设定数字滤波时间常数，提高显示稳定性。
■ 各通道独立设定零点和满度修正，提高系统测量精度。
■ 具备定点显示功能，方便调校。
■ 具备参数复制功能，可快速进行参数设置，大大减小参数设置的工作量。
■ 标配通讯接口。可选择RS232或RS485，TC ASCⅡ协议或 modbus-RTU 协议。
■ 可选配打印功能。可实现手动，定时，报警打印。
■ 报警功能
① 每个通道有4个独立设置的报警设定值及独立的上限或下限报警方式。
② 每个通道独立的报警指示灯。
③ 4点报警输出，2种可设置的报警输出方式。
方式1：闪光报警器工作方式。
1点报警输出：任何通道从非报警状态进入报警状态时闭合；自动延时恢复（确认）或面板按键恢复（确认）。
2点报警输出：只要有1个通道处于报警状态时则闭合。
各通道的报警指示灯有3种状态
① 不亮：表示该通道处于非报警状态。
② 闪烁：表示该通道从非报警状态进入报警状态，并且未自动延时确认或面板按键确认。
③ 亮： 表示该通道处于报警状态，且已确认。
方式2：各通道的两个报警设定点共用方式。
1点报警输出：任何1个通道的1报警设定点处于报警状态即闭合。
2点报警输出：任何1个通道的2报警设定点处于报警状态即闭合。
3点报警输出：任何1个通道的3报警设定点处于报警状态即闭合。
4点报警输出：任何1个通道的4报警设定点处于报警状态即闭合。
1 、通道数：5 ～ 80 通道
2 、输入信号：热电阻／热电偶信号；常规ＤＣ 电流，电压信号
3 、显示：2 位、4 位LED通道显示，显示范围一1999~9999 ；巡回显示与定点通道快速测量显示两种方式，显示间隔0.5 ~ 10 . 0 秒可设
4 、测量精度：≤士0.5 % F . S
5 、报警输出：2 点标准共用报警输出，2 点扩展共用报警输出；可选XSLCU ：多32 点供单独通道使用
6 、可选通讯等输出：RS232 / 485 , 2400~ 19.2K 速率，光电隔离，独立电源，带保护．记录功能可选
7 、可选打印输出：带硬件时钟，RS232 驱动打印单元，手动、定时、报警启动，工程单位可选
8 、环境温度范围：0~50 ℃
9 、面板尺寸：160x80 横／竖、160x160 、318x104 横式
.jpg)
XSLE高精度巡检仪 2007.7.9.pdf
内容 |
代码说明 |
XSLE- |
8～40通道输入；0.05级测量精度；测控速度（0.2秒×通道数） |
外形尺寸 |
A |
160×84×182 开孔尺寸：152×76 |
C |
160×160×182 开孔尺寸：152×152 |
面板规格 |
|
2位LED（通道号显示）+ 4位LED（测量值显示） |
通道数 |
08 |
限A尺寸 |
16 |
限A尺寸 |
24 |
限C尺寸 |
32 |
限C尺寸 |
40 |
限C尺寸 |
输入信号（订货时需要注明各个通道的输入信号） |
E |
热电偶 K、S、N、E、J |
R |
热电阻 Pt100、Pt1000（订货时需注明是Pt100或Pt1000） |
M |
mV信号 （-19.999~45.000）mV、（-199.99~450.00）mV |
报警 |
|
2点公共报警继电器输出，250V AC/3A， 阻性负载 |
通讯（选件）（通讯速率：2400、4800、9600、19200）
（通讯地址：0-99） |
S1 |
TC ASCⅡ协议 RS232 |
S2 |
TC ASCⅡ协议 RS485 |
打印接口（选件） |
P |
|
电源规格 |
V0 |
100-240V AC 50/60 Hz |
