XSC5智能PID调节仪
XSC5智能PID调节仪
■ 0.2级精度，测控周期0.2秒。
■ 的PID智能控制算法，抗超调，具备自整定（AT）功能。
■ 3点报警输出，可选择12种报警方式，报警灵敏度独立设定。具备延时报警功能，有效防止干扰等原因造成误报
XSC系列PID智能调节仪
1 、输入信号：热电偶：K 、S 、R 、B 、N 、E 、J 、T 或mV ；热电阻：PT100 、CU50 、CU100 、BAI 、8A2 、G53 ；标准直流信号
2 、显示2x4 位数码管显示或十2 位阀位显示
3 、测量精度：≤士0 . 2 ％F.S
4 、控制输出：模拟量输出、位式输出
5 、可选报警输出：12 种报警方式，3 点继电器250V ,
6 、可选模拟量变送输出、通讯输出
7 、面板尺寸：160x80 横／竖、80x160 、96x96 、96x48 、48x96
XSC5 PID智能调节仪 ,双显示、3点报警输出,0.2级精度,自整定功能
■ 0.2级精度，测控周期0.2秒。
■ 的PID智能控制算法，抗超调，具备自整定（AT）功能。
■ 3点报警输出，可选择12种报警方式，报警灵敏度独立设定。具备延时报警功能，有效防止干扰等原因造成误报。
XSC5系列PID智能调节仪与各类传感器、变送器配合，可实现对温度、压力、液位、成分等过程量的测量、变换、显示、通讯和控制。
采用的PID智能控制算法，抗超调，具备自整定（AT）功能。
误差小于0.2%F·S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度。
适用于电压、电流、热电阻、热电偶、mV、电位器、远传压力表等信号类型。
3点报警输出，可选择12种报警方式，报警灵敏度独立设定。具备延时报警功能，有效防止干扰等原因造成误报。
全透明、高速、高效的网络化通讯接口，实现计算机与仪表间的数据传送和控制。
独有的控制权转移功能使计算机可以直接控制仪表的报警输出、控制输出和变送输出。
多种外形尺寸和面板形式可供选择。
良好的软件平台，具备二次开发能力，能够满足特殊的功能需求。
提供测试软件，组态软件和应用软件技术支持。
通过ISO9001：2000质量管理体系认证。
产品获得权威机构电磁兼容(EMC)检验证书。

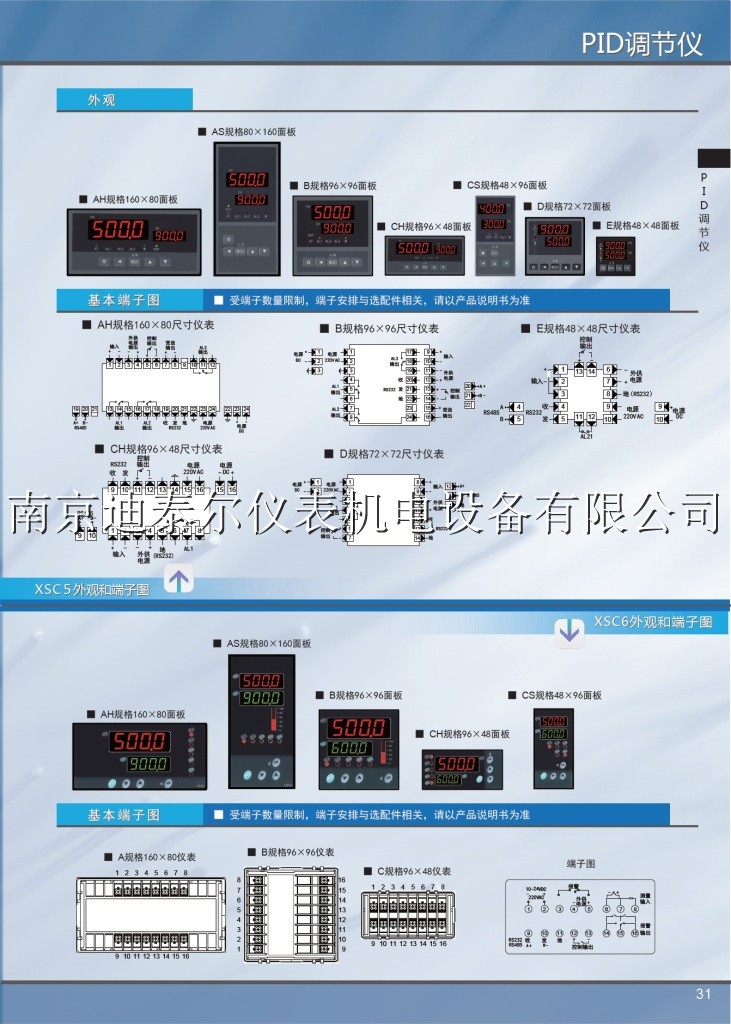

XSC5系列PID调节仪使用说明书完整版XSC5E07.pdf

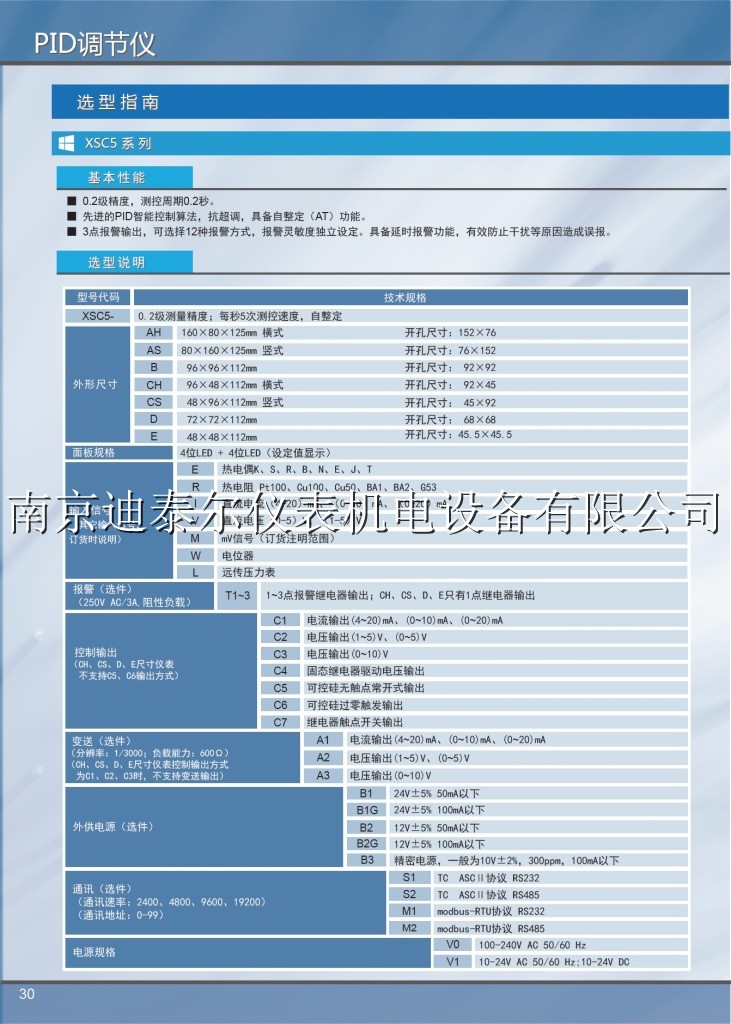

内容 |
代码说明 |
XSC5- |
0.2级精度；测控速度每秒5次，自整定。 |
外形尺寸 |
AH |
160×80×125 开孔尺寸：152×76 |
AS |
80×160×125 开孔尺寸：76×152 |
B |
96×96×112 开孔尺寸：92×92 |
CH |
96×48×112 开孔尺寸：92×45 |
CS |
48×96×112 开孔尺寸：45×92 |
D |
72×72×112 开孔尺寸：68×68 |
E |
48×48×112 开孔尺寸：45.5×45.5 |
面板规格 |
|
4位LED + 4位LED（设定值显示） |
输入信号
（其它输入信号，订货时说明） |
E |
热电偶K、S、R、B、N、E、J、T； |
R |
热电阻 Pt100、Cu100、Cu50、BA1、BA2、G53； |
I |
直流电流（4～20）mA、（0～10）mA、（0～20）mA； |
V |
直流电压（0～5）V、（1～5）V； |
M |
mV信号（订货注明范围） |
W |
电位器 |
L |
远传压力表 |
报警（选件）
（250V AC/3A,阻性负载） |
T1～3 |
1～3点报警继电器输出；CH、CS、D、E只有1点继电器输出 |
控制输出
（CH、CS、D、E尺寸仪表不支持C5、C6输出方式） |
C1 |
电流输出（4～20）mA、（0～10）mA、（0～20）mA。 |
C2 |
电压输出（1～5）V、（0～5）V |
C3 |
电压输出（0～10）V |
C4 |
固态继电器驱动电压输出 |
C5 |
可控硅无触点常开式输出 |
C6 |
可控硅过零触发输出 |
C7 |
继电器触点开关输出 |
变送（选件）（分辨率：1/3000；负载能力：600Ω）（CH、CS、D、E尺寸仪表控制输出方式为C1、C2、C3时，不支持变送输出） |
A1 |
电流输出（4～20）mA、（0～10）mA、（0～20）mA。 |
A2 |
电压输出（1～5）V、（0～5）V |
A3 |
电压输出（0～10）V |
外供电源（选件） |
B1 |
24V±5% 50mA以下 |
B1G |
24V±5% 100mA以下 |
B2 |
12V±5% 50mA以下 |
B2G |
12V±5% 100mA以下 |
B3 |
精密电源，一般为10V±2%,30ppm，100mA以下 |
通讯（选件）
（通讯速率：2400、4800、9600、19200）
（通讯地址：0～99） |
S1 |
TC ASCII协议 RS232 |
S2 |
TC ASCII协议 RS485 |
M1 |
Modbus-RTU协议 RS232 |
M2 |
Modbus-RTU协议 RS485 |
电源规格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
