XSN智能计数器
XSN智能计数器
■ 可配接各类光电开关,接近开关,光栅尺,增量式旋转编码器等脉冲输出的传感器,用于实现计数;测量位移、长度;测量角度。
■ 单相脉冲或双相正交脉冲输入,高计数频率10kHz。
■ 0.0001~45.000 宽范围可设置计数比率。
■ 2点预置输出。2种输出方式,可设置延时恢复和自动清零功能。可以实现范围报警和自动定量(定长)控制。
■ 3点开关量输入,可以实现清零,加/减计数,显示锁定的外部控制。
■ 7位显示和5位显示2种可选择形式:
7位显示:显示范围-9999999~9999999
5位显示:显示范围-19999~45000
5位显示的仪表,可以选配变送输出功能及多计数比率功能。(多计数比率功能常用于多层卷缆的长度测量)
■ 通讯,打印功能。

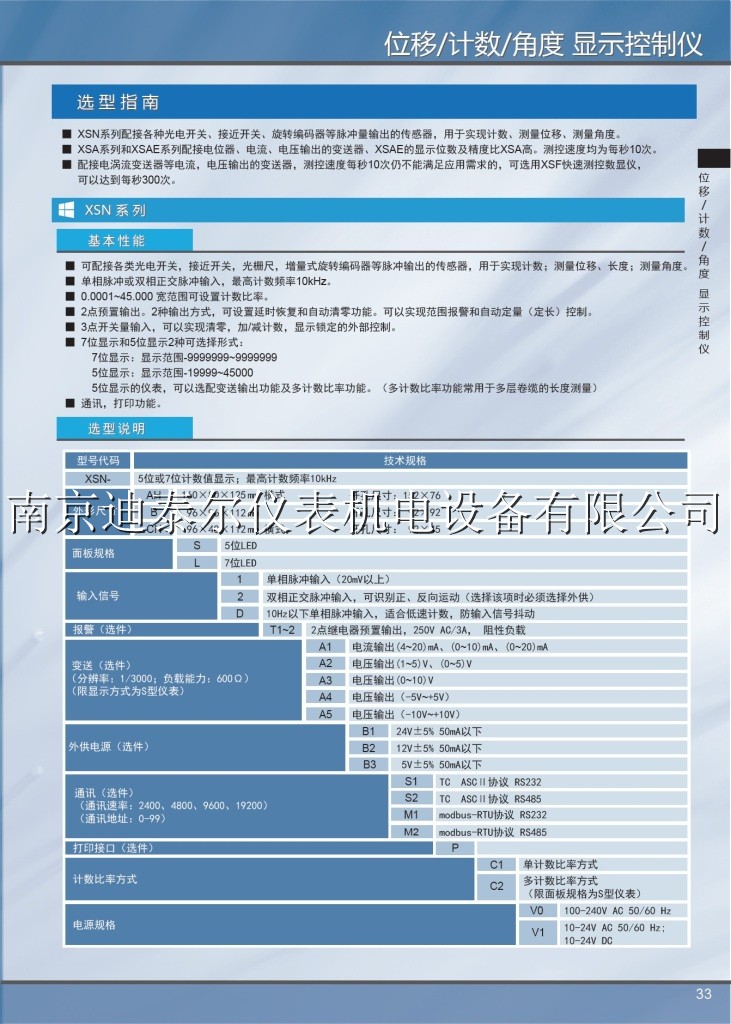

XSN系列 智能计数器
① 单相或双相正交脉冲输入,高计数频率10kHz;
② 8位或5位LED显示,可设置宽范围计数比率0.0001~45.000
XSN系列智能计数器使用说明书完整版VNXXF02.pdf
内容 |
代码说明 |
XSN/ |
单路脉冲输入,外供传感器电源(≥50mA) |
外形
尺寸 |
A— |
160(W)×80(H)×125(L) |
B— |
96(W)×96(H)×112(L) (显示方式只能选择S) |
C— |
96(W)×48(H)×112(L) |
面板形式 |
H |
横式 |
F |
方形 |
显示方式 |
S |
5位显示,显示范围-19999~45000 |
L |
7位显示,显示范围-9999999~9999999 |
输入类型 |
1 |
单脉冲输入 |
2 |
双相正交脉冲输入,可识别正、反向运动(选择该项时必须选择外供) |
D |
10Hz以下单输入,适合低速计数,防输入信号抖动 |
预约输出功能 |
T0 |
无预置输出 |
T1 |
1点预置输出 |
T2 |
2点预置输出 |
外部控制功能 |
K0 |
无外部控制功能 |
K1 |
外部控制回零 |
K2 |
外部控制回零,加/减 |
K3 |
外部控制回零,加/减,锁定 |
外供传感器电源 |
B0 |
无外供电源 |
B1 |
外供 24V DC,误差小于±5%,50mA |
B2 |
外供 12V DC,误差小于±5%,50mA |
B3 |
外供5V DC |
B4 |
其它 |
通讯接口(注1) |
S0 |
无通讯接口 |
S1 |
RS-232接口 |
S2 |
RS-485接口 |
打印单元接口(限A、B型仪表) |
P |
打印接口 |
P1 |
打印一体化(需定制) |
变送输出
(仅限于显示方式为S的仪表) |
A0 |
无变送输出功能 |
A1 |
电流输出(4~20)mA、(0~10)mA或(0~20)mA |
A2 |
电压输出(0~5)V、(1~5)V |
A3 |
电压输出(0~10)V |
A4 |
其它输出 |
计数比率方式 |
C1 |
单计数比率方式 |
C2 |
多计数比率方式(限显示方式为S仪表) |
仪表电源 |
V0 |
100V AC~240V AC |
V1 |
10V DC~36V DC |
非标准功能 |
N |
N表示非标功能 |
Modbus通讯协议选项 |
-M |
|
