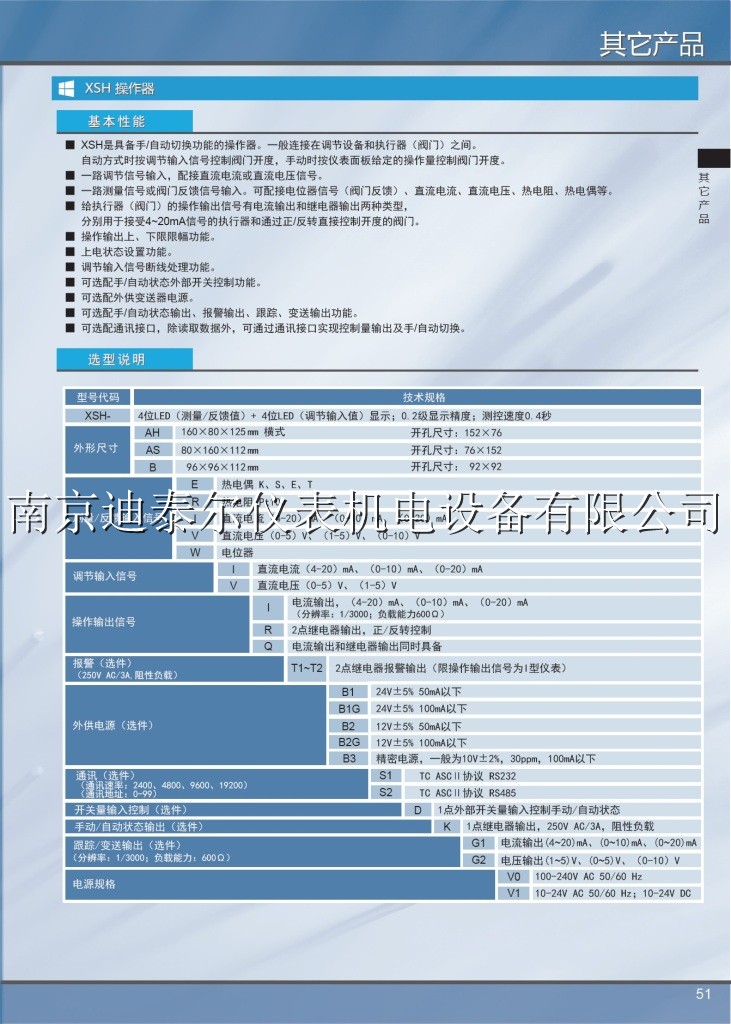

XSH操作器

XSH操作器

XSH操作器
■ XSH是具备手/自动切换功能的操作器。一般连接在调节设备和执行器(阀门)之间。
自动方式时按调节输入信号控制阀门开度,手动时按仪表面板给定的操作量控制阀门开度。
■ 一路调节信号输入,配接直流电流或直流电压信号。
■ 一路测量信号或阀门反馈信号输入。可配接电位器信号(阀门反馈)、直流电流、直流电压、热电阻、热电偶等。
■ 给执行器(阀门)的操作输出信号有电流输出和继电器输出两种类型,
分别用于接受4~20mA信号的执行器和通过正/反转直接控制开度的阀门。
■ 操作输出上、下限限幅功能。
■ 上电状态设置功能。
■ 调节输入信号断线处理功能。
■ 可选配手/自动状态外部开关控制功能。
■ 可选配外供变送器电源。
■ 可选配手/自动状态输出、报警输出、跟踪、变送输出功能。
■ 可选配通讯接口,除读取数据外,可通过通讯接口实现控制量输出及手/自动切换

XSH系列操作器使用说明书完整版XSHE07.pdf

内容

代码说明

XSH-

4位LED(测量/反馈值)+ 4位LED(调节输入值)显示;0.2级显示精度;测控速度0.4秒

外形尺寸

AH

 160×80×125      开孔尺寸:152×76

AS

80×160×125      开孔尺寸:76×152

B

96×96×112       开孔尺寸:92×92

测量/反馈输入信号

E

热电偶 K、S、E、T

R

热电阻 Pt100

I

直流电流(4-20)mA、(0-10)mA、(0-20)mA

V

直流电压(0-5)V、(1-5)V、(0-10)V

W

电位器

调节输入信号

I

直流电流(4-20)mA、(0-10)mA、(0-20)mA

V

直流电压(0-5)V、(1-5)V

操作输出信号(电流输出分辨率1/3000;负载能力600Ω)

I

电流输出(4-20)mA、(0-10)mA、(0-20)mA

R

2点继电器输出,正/反转控制

Q

电流输出和继电器输出同时具备

 报警(选件)(250V AC/3A,阻性负载)

T1~2

2点继电器报警输出(限操作输出信号为I型仪表)

外供电源(选件)

B1

24V±5% 50mA以下

B1G

24V±5% 100mA以下

B2

12V±5% 50mA以下

B2G

12V±5% 100mA以下

B3

精密电源,一般为10V±2%,30ppm,100mA以下

通讯(选件)(通讯速率:2400、4800、9600、19200)
(通讯地址:0-99)

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

开关量输入控制(选件)

D

1点外部开关量输入控制手动/自动状态

 手动/自动状态输出(选件)

K

1点继电器输出,250V AC/3A,阻性负载

跟踪/变送输出(选件)
(分辨率:1/3000;负载能力:600Ω)

G1

电流输出(4-20)mA、(0-10)mA、(0-20)mA

G2

电压输出(1-5)V、(0-5)V、(0-10)V

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz;10-24V DC
