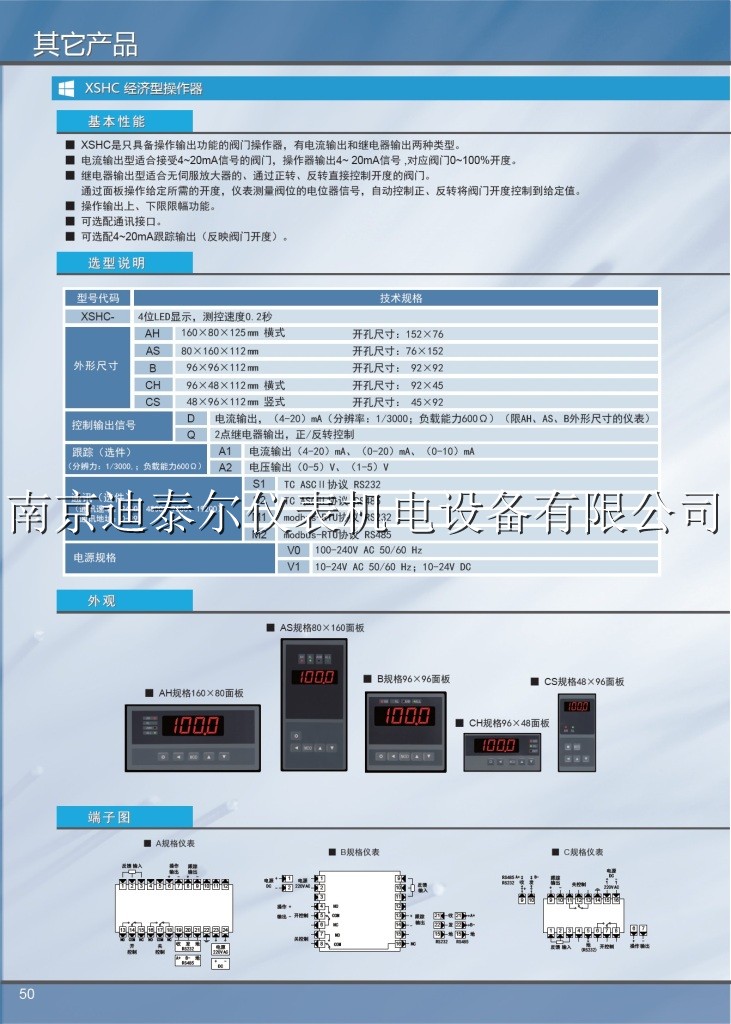

XSHC经济型操作器

XSHC经济型操作器

XSHC经济型操作器
■ XSHC是只具备操作输出功能的阀门操作器,有电流输出和继电器输出两种类型。
■ 电流输出型适合接受4~20mA信号的阀门,操作器输出4~ 20mA信号 ,对应阀门0~100%开度。
■ 继电器输出型适合无伺服放大器的、通过正转、反转直接控制开度的阀门。通过面板操作给定所需的开度,仪表测量阀位的电位器信号,自动控制正、反转将阀门开度控制到给定值。
■ 操作输出上、下限限幅功能。
■ 可选配通讯接口。
■ 可选配4~20mA跟踪输出(反映阀门开度)

内容

代码说明

XSHC-



外形尺寸

AH

 160×80×125      开孔尺寸:152×76

AS

80×160×125      开孔尺寸:76×152

B

96×96×112       开孔尺寸:92×92

CH

 96×48×112       开孔尺寸:92×45

CS

48×96×112       开孔尺寸:45×92

控制输出信号

D

电流输出4-20mA(分辨率:1/3000;负载能力600Ω)(限AH、AS、B外形尺寸的仪表)

Q

2点继电器输出,正/反转控制

跟踪(选件)(分辨率:1/3000;负载能力:600Ω)

A1

电流输出(4-20)mA、(0-20)mA、(0-10)mA

A2

电压输出(0-5)V、(1-5)V

通讯(选件)
(通讯速率:2400、4800、9600、19200)(通讯地址:0-99)

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

M1

Modbus-RTU协议 RS232

M2

Modbus-RTU协议 RS485

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz;10-24V DC

XSHC系列经济型操作器使用说明书完整版XSHCE07.pdf
