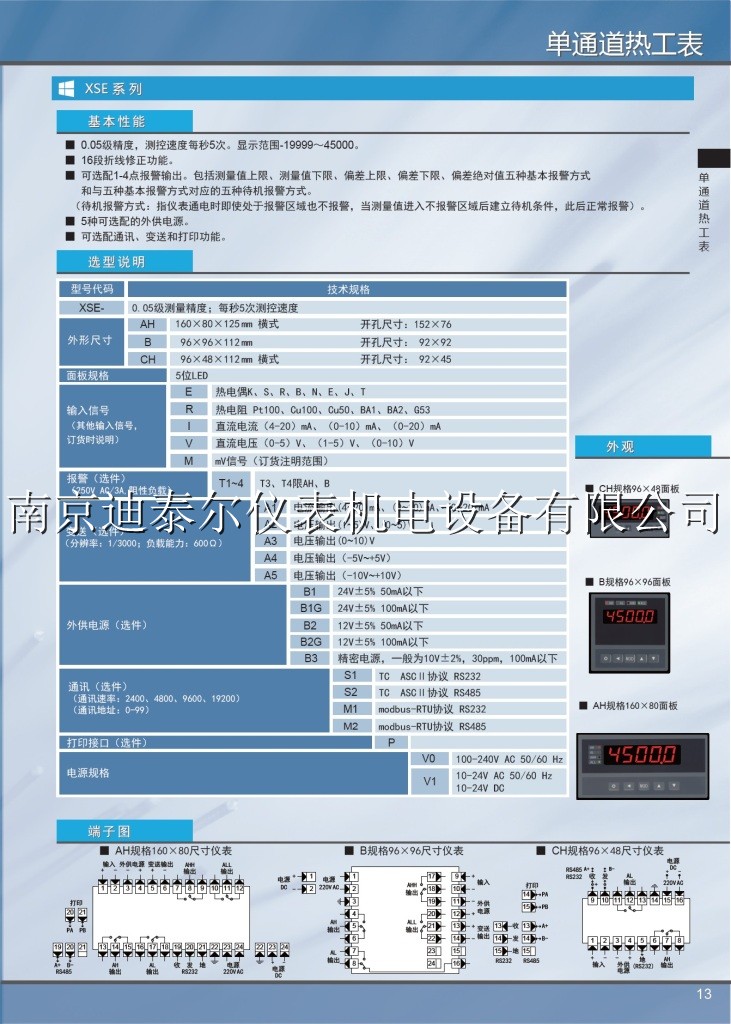

XSE高精度过程仪表

XSE高精度过程仪表

XSE系列增强型单输入通道数字式智能仪表与各类模拟量输出的传感器、变送器配合,完成温度、压力、流量、液位、成分以及力和位移等物理量的测量、变换、显示、传送、记录和控制。
误差小于0.05%F.S,并具备调校、数字滤波功能,可帮助减小传感器、变送器的误差,有效提高系统的测量、控制精度
适用于电压、电流、热电阻、热电偶、mV、电位器等信号类型
多可达4点报警输出,可选择10种报警方式,报警灵敏度独立设定。具备延时报警功能,有效防止干扰等原因造成误报
变送输出可将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用
全透明、高速、高效的网络化通信接口,实现计算机与仪表间的数据传送和控制。独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。读取一次测量数据的时间小于10ms
提供测试软件,组态软件和应用软件技术支持
BCD码接口
具备带硬件时钟的打印接口和打印单元,实现手动、定时、报警打印功能,如果选配智能打印单元,可实现多台仪表共用一台打印机
多种外形尺寸和面板形式,数码管显示,液晶显示,光柱显示可以灵活选择
对于非线性信号,并且在订货时不能确定其数据,需要在标定时进行修正的情况,可利用仪表的15段折线功能
1″~ 12″大屏显示
XSE系列仪表采用单片机嵌入式组合设计,硬件扩充性强,软件平台灵活,可以扩展开关量输入、定时、程序顺序控制等,不局限于标准功能。可按实际需要组合,以实现佳性能。

XSE系列单通道热工表使用说明书完整版XSEE07.pdf

XSE高精度过程仪表

内容

代码说明

XSE-

0.05级精度,测控速度每秒5次

外形尺寸

AH

 160×80×125      开孔尺寸:152×76

B

96×96×112        开孔尺寸:92×92

CH

 96×48×112       开孔尺寸:92×45

面板规格
(2、3为选件)



5位LED

输入信号
(其它输入信号,订货时说明)

E

热电偶(K/S/R/B/N/E/J/T);

R

热电偶(Pt100/Cu100/Cu50/BA1/BA2/G53);

I

直流电流(4-20)mA、(0-10)mA、(0-20)mA;

V

直流电压(0-5)V、(1-5)V、(0-10)V;

M

mV信号(订货注明范围)

报警(选件)

T1~4

T3、T4限AH、B  (250V AC/3A,阻性负载)。

 变送(选件)(分辨率:1/3000;负载能力:600Ω)

A1

电流输出(4~20)mA、(0~10)mA、(0~20)mA。

A2

电压输出(1~5)V、(0~5)V

A3

电压输出(0~10)V

A4

电压输出(-5V~+5V)

A5

电压输出(-10V~+10V)

外供电源(选件)

B1

24V±5% 50mA以下

B1G

24V±5% 100mA以下

B2

12V±5% 50mA以下

B2G

12V±5% 100mA以下

B3

精密电源,一般为10V±2%,30ppm,100mA以下

通讯(选件)
(通讯速率:2400、4800、9600、19200)
(通讯地址:0~99)

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

M1

Modbus-RTU协议 RS232

M2

Modbus-RTU协议 RS485

打印接口(选件)

P



电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz;10-24V DC
