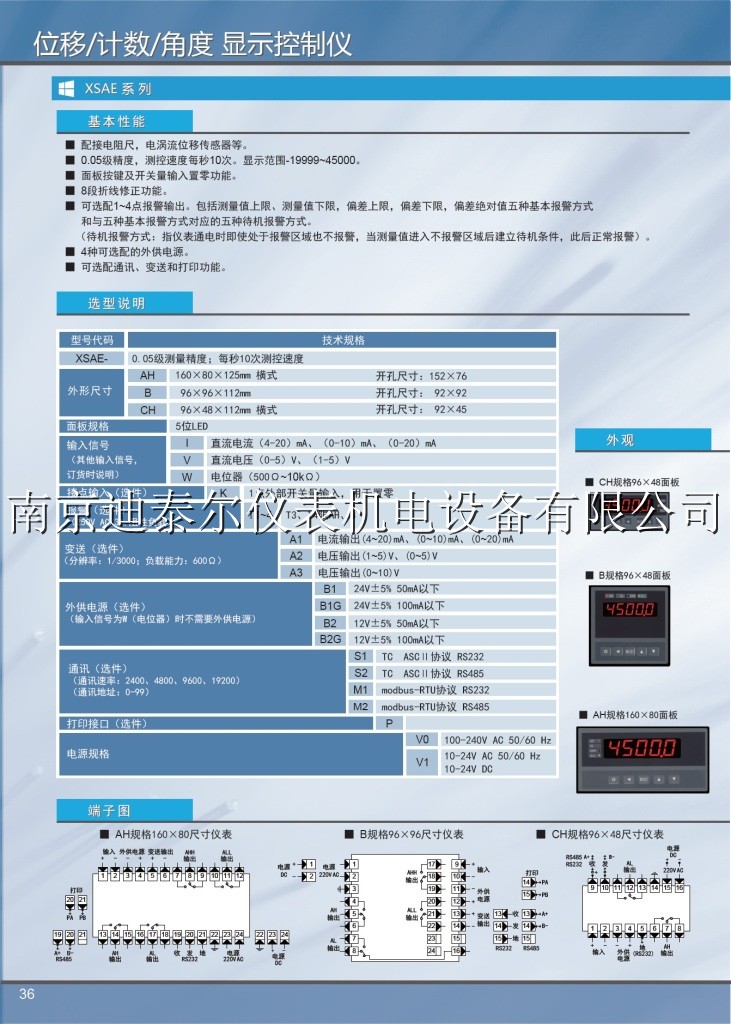

XSAE位移计数角度仪
XSAE显示控制仪,0.05级精度,选配1~4点报警输出,通讯,变送和打印
■ 配接电阻尺,电涡流位移传感器等。
■ 0.05级精度,测控速度每秒10次。显示范围-19999~45000。
■ 面板按键及开关量输入置零功能。
■ 8段折线修正功能。
■ 可选配1~4点报警输出。包括测量值上限、测量值下限,偏差上限,偏差下限,偏差值五种基本报警方式
和与五种基本报警方式对应的五种待机报警方式。
(待机报警方式:指仪表通电时即使处于报警区域也不报警,当测量值进入不报警区域后建立待机条件,此后正常报警)。
■ 4种可选配的外供电源。
■ 可选配通讯、变送和打印功能。
XSAE系列位移显示控制仪使用说明书完整版XSAEE07.pdf
内容 |
代码说明 |
XSAE- |
0.05级显示精度;每秒10次测控速度 |
外形尺寸 |
AH |
160×80×125 开孔尺寸:152×76 |
B |
96×96×112 开孔尺寸:92×92 |
CH |
96×48×112 开孔尺寸:92×45 |
面板规格 |
|
5位LED |
输入信号
(其他输入信号,订货时说明) |
I |
直流电流(4-20)mA、(0-10)mA、(0-20)mA |
V |
直流电压(0-5)V、(1-5)V |
W |
电位器(500Ω~10kΩ) |
接点输入(选件) |
K |
1点外部开关输入,用于置零。 |
报警(选件) |
T1~4 |
T3、T4限AH、B (250V AC/3A,阻性负载) |
变送变送(选件)
(分辨率:1/3000;负载能力:600Ω) |
A1 |
电流输出(4-20)mA、(0-10)mA、(0-20)mA |
A2 |
电压输出(1-5)V、(0-5)V |
A3 |
电压输出(0-10)V |
外供电源(选件)
(输入信号为W(电位器)时不需要外供电源) |
B1 |
24V±5% 50mA以下 |
B1G |
24V±5% 100mA以下 |
B2 |
12V±5% 50mA以下 |
B2G |
12V±5% 100mA以下 |
通讯(选件)
(通讯速率:2400、4800、9600、19200)
(通讯地址:0-99) |
S1 |
TC ASCII协议 RS232 |
S2 |
TC ASCII协议 RS485 |
M1 |
Modbus-RTU协议 RS232 |
M2 |
Modbus-RTU协议 RS485 |
打印接口(选件) |
P |
|
电源规格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz;10-24V DC |
