直读型分流旋翼式蒸汽流量计 功能特点：▲ 测量介质：饱和蒸汽、微过热蒸汽 ▲ 公称直径（ mm ) : 25 、 50 、80 、100 ▲ 工作压力： ≤ 1.6MPa ▲ 精度等级： 2.5 级 ▲ 机械结构无电源安装使用方便。现场直读指示累积流量
智能远传型分流旋翼式蒸汽流量计 功能特点：
▲ 可输出脉冲信号
▲ 温度补偿功能
▲ 可配打印机 ▲电源： 220V
▲ 远传距离： ≤l00m
▲ 有断电时间记录簿

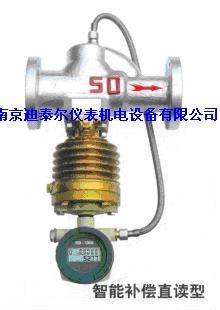

智能补偿直读型分流旋翼式蒸汽流量计 功能特点：
▲ 无齿轮转动无机械故障 ▲ 采用集成线路低功耗 ▲ 始动流量低自动温度补偿 ▲ 精度高： 1.5 级 ▲ 现场显示：累积流量、瞬时流量等参数 ▲ 电源:3.6V 锂电池使用 2 年
分流旋翼式蒸汽流量计
分流旋翼式蒸汽流量计是计量流经管道内饱和蒸汽或微过热蒸汽流量的质量流量计，能在现场或远传显示蒸汽质量流量的累计或瞬时值、分机械型、智能型。智能型可温、压补偿，测量过热蒸汽。流量计配有 l 、 2 、 3 号节流孔板，可通过更换节流孔板改变流量范围。本流量计的测量范围广、精确度高、寿命长、操作、维修方便，广泛用于石油、化工、轻工等工业部门的蒸汽流量计量。
二、流量计的正确选型
流量计的口径及孔板号的选型很重要，要遵循一些原则进行选择；应根据被测蒸汽的大流量、常用流量、高压力；流量测量范围应处于仪表的佳工作范围（即公称注流量的 50 % -100 % ）见表 1 , 来选定流量计的口径及孔板号。
三、结构及工作原理
流量计主要由节流体，阻尼器和指示器三大部件组成，是一种差压一分流原理式仪表，被测介质蒸汽进人流量计节流体后，一部分通过主管道节流孔板，一部分经分流管流经喷嘴，射流到叶轮上，对叶轮形成转矩，使叶轮带动转子轴旋转，在转子轴的下部装有阻尼叶片，安装在注满阻尼液的阻尼室中，使叶轮转动受到制约，所以它的转速比蒸汽的喷速慢得多，因此，叶轮能有效地吸收蒸汽喷速的功能，使它的旋转速度与蒸汽喷射造成的转矩及阻尼力矩相对应，并形成一确定量的关系，叶轮转速与流量成正比。
智能型流量计是采用耐高温传感器、叶轮直接带动传感器，无需齿轮减速，可温压补偿密度，液晶就地显示也可远传二次仪表。
4 . 2 型式与公称直径
型 式 |
LFX-25 |
LFX-50 |
LFX-80 |
LFX-100 |
公称直径 mm |
25 |
50 |
80 |
100 |
工作流量 Kg |
27 ～ 266 |
222 ～ 3907 |
458 ～ 7820 |
916 ～ 15635 |
4 . 3 允许工作压力范围及高工作温度： a . 0 . 05 一 l . OMpa ; 220 ℃ b . 0 . 05 一 l . 6MI ) a . 240 ℃
4 . 4 被测介质： a ．饱和蒸汽或微过蒸汽（过热度 ‘ 30 ℃ ） b ．过热蒸汽
4 . 5 公称流量（表 1 ) 4
4 . 6 精度等级及基本误差：
|
准确度 |
基本误差 |
摧荐流量范围 |
2.5 |
±2.5 ％ |
扩大流量范围 |
4 |
±4 ％ |
注：推荐流量范围为公称流量的 50 ％一 100 %
4 . 7 计量单位： a ．机械型 ; 单位： Kg
|
LFX-25 |
LFX-50 |
LFX-80 |
LFX-100 |
小计算量 |
0.1 |
1 |
1 |
1 |
指针转一周 |
10 |
100 |
100 |
100 |
读数方法： DN25
读作 123 . 45 吨（ t ）
DN50 . 80 . 100
读作 1234 . 5 吨（ t )
b ．智能型：双行 LEDS 位数，上行： Q 瞬时流量 kg / h ，下行：累积量 kg 4 . 9 连接方式：流量计与管路的连接为法兰连接，法兰规格按 GB2555 一 81 ( （一般用途管法兰连接尺寸 》 。
4 . 10 外形尺寸及重量：
型式 |
LFX-25 |
LFX-50 |
LFX-80 |
LFX-100 |
长 L |
220 |
320 |
320 |
320 |
高 H |
457 |
480 |
482 |
482 |
宽 M |
200 |
303 |
318 |
338 |
重量 Kg |
21 |
34 |
39 |
43 |
旋翼式蒸汽流量计简介及安装和使用
