XSR23液晶定量控制仪
■ 配接各种脉冲输出的流量传感器，用于流量定量控制，自动给料控制。

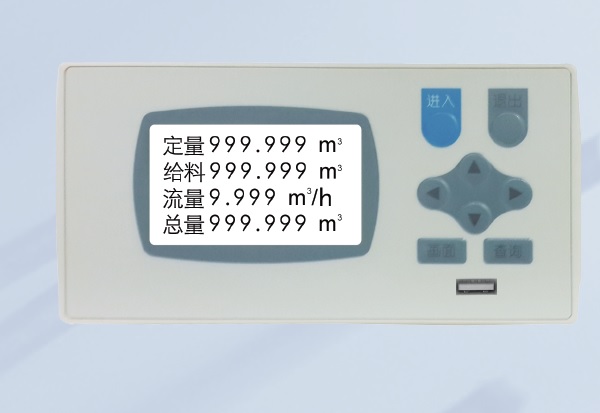

■ 128×64点阵液晶屏显示，铝合金外壳，汉字显示方式。
■ 3年累计量按年、月、日记录查询功能。
■ 发料次数计数功能。
■ 8次定量控制信息记录、查询功能。

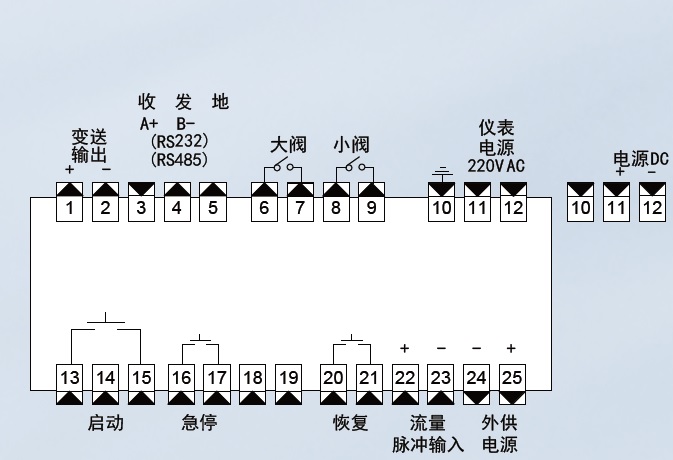

■ 2点继电器输出。大阀、小阀二级控制或控制加瞬时流量下限报警（断料报警）。
■ 启动、急停、恢复面板按键和外部开关控制功能。
■ 手动启动定量控制和自动循环控制功能。
■ 定量控制测控速度：每秒10次。
■ 累积流量测量精度：±1个脉冲，瞬时流量精度0.2级。
■ 定量控制精度与流速及提前量设置相关。
■ 标配流量传感器电源。
■ 可选配通讯接口及瞬时流量变送输出。

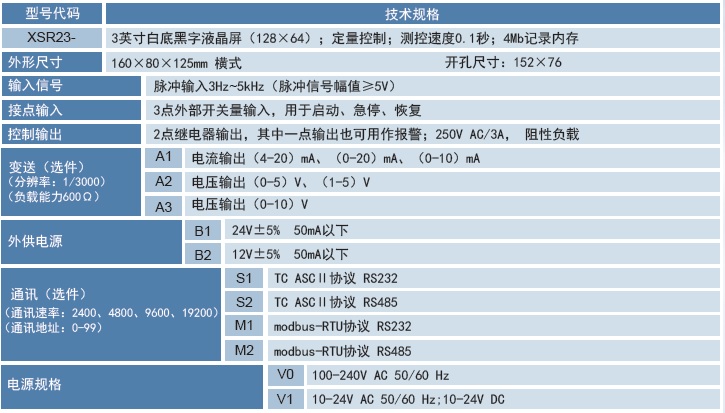

.jpg)
.jpg)
.jpg)
① 采用 128 × 64 点阵液晶屏，汉字菜单，记录和曲线显示功能 ；② 基本性能同 XSJ
内容 |
代码及说明 |
XSR 10F / |
4M 记录内存，实时钟 |
外形尺寸 |
A-H |
160(W) × 80(H) × 150(L) |
输入信号类型
（注 1 ） |
I |
直流电流（ 4-20mA 、 0-10mA 、 0-20mA ） |
V |
直流电压（ 1-5V 、 0-5V ） |
M |
直流毫伏（订货注明量程范围） |
K |
脉冲输入 |
报警点数量 |
T □ |
T0 ：无报警输出 T1 ～ T4 ： 1 ～ 4 点报警 |
变送输出 |
A0 |
无变送输出 |
A1 |
电流输出（ 4-20mA 、 0-10mA 、 0-20mA ） |
A2 |
电压输出（ 1-5V 、 0-5V ） |
A3 |
电压输出（ 0-10V ） |
A4 |
其他输出 |
外供电源（多可同时选择两组外供电源，订货需注明）（注 2 、 3 ） |
B0 |
无外供电源 |
B1 |
外供 24VDC ，误差小于± 5% ， 50mA |
B2 |
外供 12VDC ，误差小于± 5% ， 50mA |
B3 |
外供精密电压源，误差小于± 0.2% ， 40mA |
B4 |
外供精密电流源，误差小于± 0.2% ， 0.1-10mA |
B5 |
其它 |
通讯接口 |
S0 |
无通讯接口 |
S1 |
RS232 接口 |
S2 |
RS485 接口 |
仪表电源 ( 注 4) |
V0 |
100V AC ～ 240 V AC |
V1 |
10V DC ～ 36V DC |
打印 |
P |
打印接口 |
USB 转储接口 |
USB |
选此项功能时，必须选配 U 盘， U 盘价格为 100 元，无折扣 |
|
累积量脉冲输出 |
O |
不带脉冲输出功能可省略 |
液晶屏颜色 |
B |
蓝底白字 |
Y |
黄底黑字 |
非标准功能 |
N |
非标功能 |
注： 1 、标准信号及量程列表
输入信号类型 |
量程范围 |
输入信号类型 |
量程范围 |
电
压 |
0 ～ 5VDC |
-1999 ～ 9999 |
电
流 |
4 ～ 20mA |
-1999 ～ 9999 |
1 ～ 5VDC |
0 ～ 10mA |
0 ～ 10VDC |
0 ～ 20mA |
热
电
阻 |
Pt100 |
-200.0 ～ 500.0 ℃ |
热
电
偶 |
K |
-100 ～ 1300 ℃ |
Cu100 |
-50.0 ～ 150.0 ℃ |
S |
0 ～ 1700 ℃ |
Cu50 |
-50.0 ～ 150.0 ℃ |
R |
0 ～ 1700 ℃ |
BA1 |
-200.0 ～ 650.0 ℃ |
B |
500 ～ 1800 ℃ |
BA2 |
-200.0 ～ 500.0 ℃ |
E |
-100 ～ 800 ℃ |
G53 |
-50.0 ～ 150.0 ℃ |
J |
-100 ～ 1100 ℃ |
| |
|
T |
-100 ～ 400 ℃ |
2 、同时订购外供功能时需咨询端子安排；
3 、带外供功能，同时订第二变送或第四输入时，需咨询端子安排；
4 、 12VDC （订货前需确认，电源模块需备货）
XSR10FC 系列补偿流量积算记录仪
内容 |
代码及说明 |
XSR10FC/ |
4M 记录内存，实时钟 |
外形尺寸 |
A-H |
160(W) × 80(H) × 150(L) |
流量输入信号（注 1 ） |
I |
直流电流（ 4-20mA 、 0-10mA 、 0-20mA ） |
V |
直流电压（ 1-5V 、 0-5V ） |
M |
直流毫伏（订货注明量程范围） |
K |
脉冲 |
温度输入信号（注 1 ） |
E |
热电偶 K 、 S 、 R 、 B 、 N 、 E 、 J 、 T |
R |
热电阻 PT100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53 |
I |
直流电流（ 4-20mA 、 0-10mA 、 0-20mA ） |
V |
直流电压（ 1-5V 、 0-5V ） |
M |
直流毫伏（订货注明量程范围） |
压力输入信号（注 1 ） |
I |
直流电流（ 4-20mA 、 0-10mA 、 0-20mA ） |
V |
直流电压（ 1-5V 、 0-5V ） |
M |
直流毫伏（订货注明量程范围） |
L |
远传压力表 |
报警点数量 |
T □ |
TO: 无报警 T1 ～ T2:1 ～ 2 点报警 |
变送输出 1 （注 2 ） |
A0 |
无变送输出 1 |
A1 |
电流输出（ 4-20mA 、 0-10mA 、 0-20mA ） |
A2 |
电压输出（ 1-5V 、 0-5V ） |
A3 |
电压输出（ 0-10V ） |
A4 |
其他输出 |
变送输出 2 （注 2 ） |
A0 |
无变送输出 2 |
A1 |
电流输出（ 4-20mA 、 0-10mA 、 0-20mA ） |
A2 |
电压输出（ 1-5V 、 0-5V ） |
A3 |
电压输出（ 0-10V ） |
A4 |
其他输出 |
外供电源（注 3 ） |
B0 |
无外供电源 |
B1 |
外供 24VDC ，误差小于± 5% ， 50mA |
B2 |
外供 12VDC ，误差小于± 5% ， 50mA |
B3 |
外供精密电压源，误差小于± 0.2% ， 40mA |
B4 |
外供精密电流源，误差小于± 0.2% |
通讯接口（独立供电，全隔离， 2400 ～ 19.2K 仪表地址 0 ～ 99 ，应答延迟小于 500us |
S0 |
无通讯接口 |
S1 |
RS232 接口 |
S2 |
RS485 接口 |
仪表电源 |
V0 |
100V AC ～ 240V AC |
V1 |
10V DC ～ 36V DC |
USB 转储接口 |
USB |
选此功能必须配 U 盘 |
|
打印（不能选择第二路外供） |
P |
打印接口 |
液晶屏颜色 |
B |
蓝底白字 |
Y |
黄底黑字 |
非标准功能 |
N |
|
Modbus 通讯协议选项 |
-M |
|
注： 1 、标准信号及量程列表
输入信号类型 |
量程范围 |
输入信号类型 |
量程范围 |
电
压 |
0 ～ 5VDC |
-1999 ～ 9999 |
电
流 |
4 ～ 20mA |
-1999 ～ 9999 |
1 ～ 5VDC |
0 ～ 10mA |
0 ～ 10VDC |
0 ～ 20mA |
热
电
阻 |
Pt100 |
-200.0 ～ 500.0 ℃ |
热
电
偶 |
K |
-100 ～ 1300 ℃ |
Cu100 |
-50.0 ～ 150.0 ℃ |
S |
0 ～ 1700 ℃ |
Cu50 |
-50.0 ～ 150.0 ℃ |
R |
0 ～ 1700 ℃ |
BA1 |
-200.0 ～ 650.0 ℃ |
B |
500 ～ 1800 ℃ |
BA2 |
-200.0 ～ 500.0 ℃ |
E |
-100 ～ 800 ℃ |
G53 |
-50.0 ～ 150.0 ℃ |
J |
-100 ～ 1100 ℃ |
| |
|
T |
-100 ～ 400 ℃ |
2 、同时订外供功能时须询问研发部端子安排。
3 、多可同时选两组外供电源，订货时需注明，同时订第二变送或第四输入时须询问研发部端子安排。
XSR20FC 系列补偿流量积算记录仪
内容 |
代码及说明 |
XSR20FC/ |
4M 记录内存 , 实时钟 |
外形尺寸 |
A — |
160(W) × 80(H) × 115L ) |
面板形式 |
H |
横式 |
流量输入信号（注 1 ） |
I |
电流：（ 4 ～ 20 ） mADC 、（ 0 ～ 10 ） mADC 或（ 0 ～ 20 ） mADC |
V |
电压：（ 0 ～ 5 ） V DC 、（ 1 ～ 5 ） V DC |
M |
mV( 订货注明量程范围 ) |
K |
脉冲 |
温度输入信号 |
R |
热电阻 PT100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53 |
|
压力输入信号（没有则不填） |
I |
直流电流（ 4-20mA 、 0-10mA 、 0-20mA ） |
V |
直流电压（ 1-5V 、 0-5V ） |
M |
直流毫伏（订货注明量程范围） |
报警点数量 |
T |
T0 ～ T2 ：表示无报警点到 2 点报警 |
变送输出 |
A0 |
无变送输出 |
A1 |
电流输出（ 4-20mA 、 0-10mA 、 0-20mA ） |
A2 |
电压输出（ 1-5V 、 0-5V ） |
A3 |
电压输出（ 0-10V ） |
A4 |
其他输出 |
外供电源（多可选择 2 组外供电源分别用于压力、流量通道供电，订货需注明） |
B0 |
无外供电源 |
B1 |
外供 24VDC ，误差小于± 5% ， 50mA |
B2 |
外供 12VDC ，误差小于± 5% ， 50mA |
通讯接口 |
S0 |
无通讯接口 |
S1 |
RS232 接口 |
S2 |
RS485 接口 |
仪表电源 |
V0 |
100V AC ～ 240V AC |
V1 |
10V DC ～ 36V DC |
USB 转储接口 |
USB |
选此功能，必须配 U 盘 |
|
液晶屏颜色 |
W |
白底黑字 |
非标准功能 |
N |
|
Modbus 通讯协议选项 |
-M |
|
注： 1 、流量 4-20mA 和脉冲同时存在。
2 、第二变送或第四输入时须询问研发部端子安排。
