XSM 系列转速测控仪
■ 可配接各种光电开关，接近开关，磁电式传感器，旋转编码器。
■ 以测量输入信号的频率为基础，配合仪表可设置的参数，用于转速、线速、频率等测量。
■ 测量频率范围0.3Hz~25kHz。小于0.3Hz时按0处理。
■ 频率测量基本误差
0.300~45.000Hz 范围时，小于0.01Hz
45.00~450.00Hz 范围时，小于0.02Hz
450.0~4500.0Hz 范围时，小于0.2Hz
4500~25000Hz 范围时，小于2Hz
■ 测量控制周期：0.5秒（信号频率>3Hz 时）。
■ 显示范围：-19999~45000，小数点位置可设定。
■ 可选配1-4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差基本值五种基本报警方式和
与五种基本报警方式对应的五种待机报警方式。
（待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件，此后正常报警）。
■ 2种可选配的外供电源。
■ 可选配通讯、变送和打印功能。

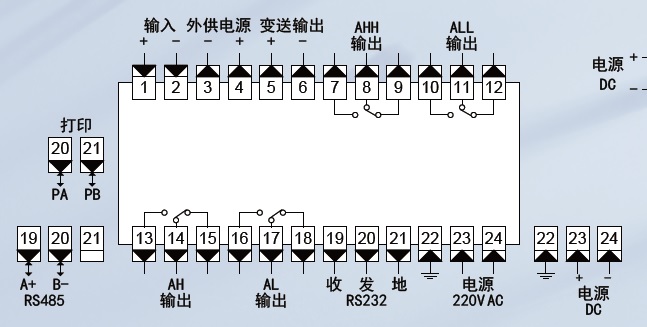

.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
XSM转速、线速、频率测量控制仪
配接各类接近开关、编码器或各类脉冲信号。测量转速、频率、线速，测量频率范围0.1Hz～25kHz，基本误差±0.01%.
5位LED显示
变送输出：独立供电，全隔离。10位D/A,误差小于±0.5%，或12位D/A,误差小于±0.2%。

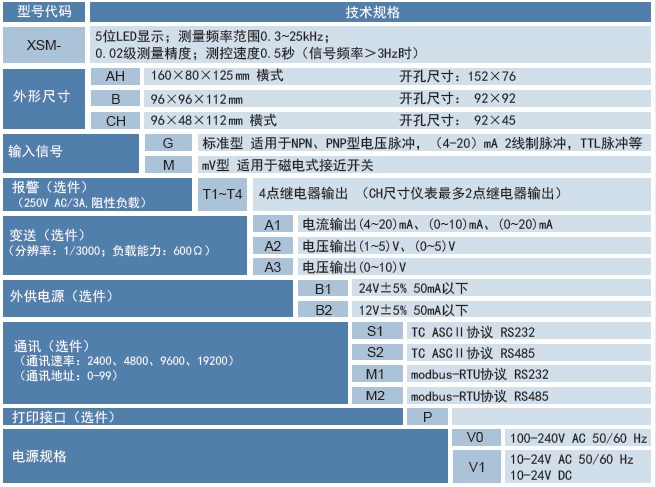

内容 |
代码说明 |
XSM/ |
单显示、外供传感器电源（≥50mA） |

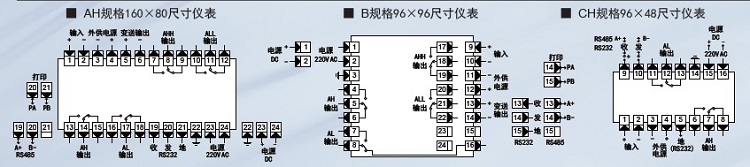

外形
尺寸 |
A— |
160(W)×80(H)×125(L) |

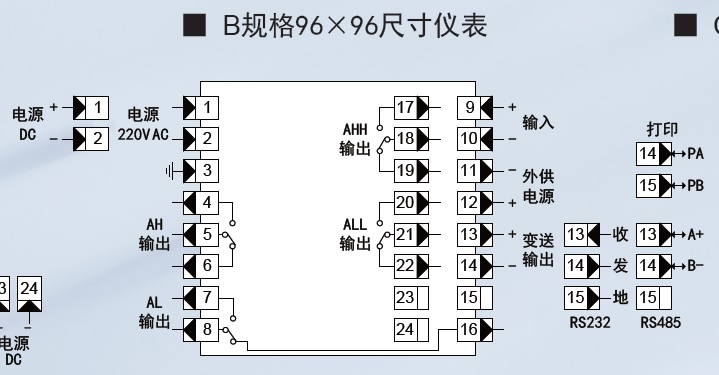

B— |
96(W)×96(H)×112(L) |

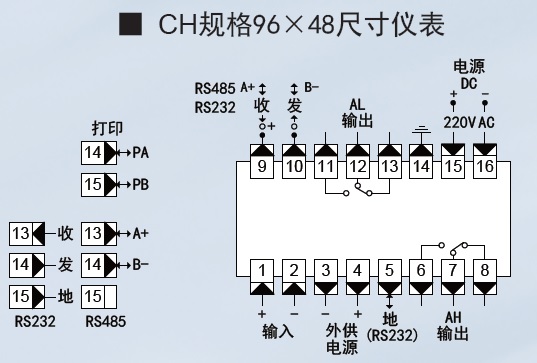

C— |
96(W)×48(H)×112(L) |
面板形式 |
H |
横式 |
F |
方形 |
显示方式
（注1） |
1 |
测量值（绿色） |
2 |
测量值（绿色）+ 设定值（红色） （限A型仪表） |
3 |
测量值（绿色）+ 测量值光柱（绿色）（限A型仪表） |
输入信号 |
G |
标准型。适用于NPN,PNP型电压脉冲，（4～20）mA 2线制脉冲，TTL脉冲等 |
M |
mV型，适用于磁电式接近开关 |
报警点数量(注2) |
T□ |
T0:无报警 T1～T4：1～4点报警 |
变送输出 |
A0 |
无输出 |
A1 |
电流输出(4～20）mA、（0～10）mA或（0～20）mA |
A2 |
电压输出(0～5）V、（1～5）V |
A3 |
电压输出(0～10）V |
A4 |
其它输出 |
外供电源（注3） |
B0 |
无外供电源 |
B1 |
外供 24V DC，误差小于±5%，50mA |
B2 |
外供 12V DC，误差小于±5%，50mA |
B3 |
其它 |
通讯接口 （注4） |
S0 |
无通讯接口 |
S1 |
RS-232接口 |
S2 |
RS-485接口 |
仪表电源 |
V0 |
100V AC～240V AC |
V1 |
10V DC～36V DC |
打印功能（限A、B型仪表）（注4） |
P |
P表示打印接口，不带可省略 |
P1 |
一体化打印（需定制） |
非标准功能 |
N |
N表示非标功能 |
Modbus通讯协议选项 |
-M |
|
注：1、LED显示颜色可按订货需求。
2、C型仪表限制为2点；A、B型仪表限制为4点。
3、外供电源正负15V（电源模块YAD10-15-N），针对扭矩仪，订货需注明（外供选型为B3）。
4、打印不能和通信接口同时存在；
XSM7系列电厂专用转速表
① 配接PT或脉冲信号，测量发电机组转速，0.1V~250V AC输入
② 转速、百分比转速，双5位LED显示，基本误差±0.05%
③ 过速、故障、峰值、断线等10点报警输出
内容 |
代码说明 |
XSM7/ |
双显示，10点报警输出，变送输出，通讯接口：RS 232或RS 485，外供传感器电源 |
外形
尺寸 |
A— |
160(W)×84(H)×182(L) 铝合金外壳 |
面板形式 |
H |
横式 |
显示方式 |
2 |
双五位（红色） |
输入信号 |
PT |
残压（0.1V－250VAC 交流） |
M |
脉冲 |
报警点数量 |
T□ |
T0:无报警 T1~T10：1~10点报警 |
变送输出（注1） |
A0 |
无输出 |
A1 |
电流输出(4~20）mA、（0~10）mA或（0~20）mA |
A2 |
电压输出(0~5）V、（1~5）V |
A3 |
电压输出(0~10）V |
A4 |
其它输出 |
外供电源 |
B0 |
无外供电源 |
B1 |
外供 24V DC，误差小于±5%，50mA |
B2 |
外供 12V DC，误差小于±5%，50mA |
通讯接口 |
S0 |
无通讯接口 |
S1 |
RS-232接口 |
S2 |
RS-485接口 |
仪表电源 |
V0 |
220V AC/220 V DC |
注1、变送输出标准信号：
电流输出：4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω。
电压输出：1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明
