XSL系列巡回检测仪表

巡检仪的工作原理是顺序巡回测量各输入通道，测量的结果放在数据缓冲区，供显示和通讯使用。
优点是可以大限度减小测量装置的尺寸，降低集成成本。
■ 巡检仪的测量速度是每通道0.2秒（XSL系列热电偶输入通道是0.2秒，其它信号输入通道是0.1秒，比其他系列要快一些）。
例如16通道的，则3.2秒巡回1次，即对每个通道而言是每间隔3.2秒测量1次。
■ 当工作在定点方式时，采用轮回间隔测量方式，兼顾定点通道的快速测量及其它通道的正常检测。
此时定点通道每0.4秒测量1次，其它通道的测量速度比非定点方式慢1倍。
■ 巡回显示的间隔时间是独立设置的，从0.5秒到10秒，显示的数据来源于测量值缓冲区，与测量是非同步的。
■ 从通讯接口读取的测量值来源于测量值缓冲区，与测量是非同步的。
■ 报警处理是每测量1个通道处理1次，与测量是同步的。
■ XSL系列是标准型，满足绝大多数的应用需求，标配通讯接口。与PLC、HMI、工控机配合，实现高精度低成本的模拟量采集。
■ XSL16系列是经济型，适用于16点以内的温度显示和报警。
■ XSLE是高精度系列。热电阻输入采用4线制。热电偶冷端补偿采用外接Pt100以保证系统的测量精度。广泛用于热流、温差的测量。
■ XSL8是为8通道以内需要每通道独立报警或独立变送的需求而设计的，可代替8台一般的单通道仪表。大限度地减小测控装置的尺寸。

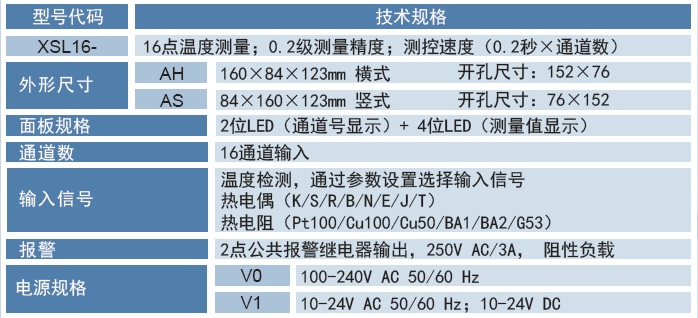

XSL16 系 列

■ 0.2级精度，测控速度每通道0.2秒。
■ 16通道热电偶，热电阻输入。可设置使用的总通道数，也可任意关闭暂时不关心的通道，使其不参与巡回显示和报警比较。
■ 2位通道号显示，4位测量值显示、显示范围-1999～9999。
■ 热电阻显示分辨力为 0.1℃，热电偶显示分辨力可通过参数设置为1℃或0.1℃。（各通道独立设置）
■ 各通道独立设定数字滤波时间常数，提高显示稳定性。
■ 各通道独立设定零点和满度修正，提高系统测量精度。
■ 铝合金外壳。插拔式接线端子。
■ 可配接热电阻Pt100、Cu100、Cu50、BA1、BA2、G53和热电偶K、S、R、B、N、E、J、T。
■ 具备定点显示功能，方便调校。
■ 具备参数复制功能，可快速进行参数设置，大大减小参数设置的工作量。
■ 报警功能
① 各通道独立设置的2个报警设定值及独立的上限或下限报警方式。从而实现各通道上、下限；上、上限或下、下限报警。
② 报警灵敏度设置。
③ 各通道独立的报警指示灯。
④ 2点报警输出，2种可设置的报警输出方式。
方式1：闪光报警器工作方式。
1点报警输出：任何通道从非报警状态进入报警状态时闭合；自动延时恢复（确认）或面板按键恢复（确认）。
第2点报警输出：只要有1个通道处于报警状态时则闭合。
各通道的报警指示灯有3种状态
① 不亮：表示该通道处于非报警状态。
② 闪烁：表示该通道从非报警状态进入报警状态，并且未自动延时确认或面板按键确认。
③ 亮： 表示该通道处于报警状态，且已确认。
方式2：各通道的两个报警设定点共用方式。
1点报警输出：任何1个通道的1报警设定点处于报警状态即闭合。
第2点报警输出：任何1个通道的第2报警设定点处于报警状态即闭合。

1 、通道数：5 ～　80 通道
2 、输入信号：热电阻／热电偶信号；常规ＤＣ 电流，电压信号
3 、显示：2 位、4 位LED通道显示，显示范围一1999~9999 ；巡回显示与定点通道快速测量显示两种方式，显示间隔0.5 ~ 10 . 0 秒可设
4 、测量精度：≤士0.5 % F . S
5 、报警输出：2 点标准共用报警输出，2 点扩展共用报警输出；可选XSLCU ：多32 点供单独通道使用
6 、可选通讯等输出：RS232 / 485 , 2400~ 19.2K 速率，光电隔离，独立电源，带保护．记录功能可选
7 、可选打印输出：带硬件时钟，RS232 驱动打印单元，手动、定时、报警启动，工程单位可选
8 、环境温度范围：0~50 ℃
9 、面板尺寸：160x80 横／竖、160x160 、318x104 横式

XSL系列巡回检测仪表
1 、通道数：5 ～　80 通道
2 、输入信号：热电阻／热电偶信号；常规ＤＣ 电流，电压信号
3 、显示：2 位、4 位LED通道显示，显示范围一1999~9999 ；巡回显示与定点通道快速测量显示两种方式，显示间隔0.5 ~ 10 . 0 秒可设
4 、测量精度：≤士0.5 % F . S
5 、报警输出：2 点标准共用报警输出，2 点扩展共用报警输出；可选XSLCU ：多32 点供单独通道使用
6 、可选通讯等输出：RS232 / 485 , 2400~ 19.2K 速率，光电隔离，独立电源，带保护．记录功能可选
7 、可选打印输出：带硬件时钟，RS232 驱动打印单元，手动、定时、报警启动，工程单位可选
8 、环境温度范围：0~50 ℃
9 、面板尺寸：160x80 横／竖、160x160 、318x104 横式



XSL系列智能巡回检测报警仪

① 5～80通道，基本误差优于±0.2%F·S；

②可输入热电阻、热电偶、直流电流、直流电压等传感器、变送器信号；

③铝合金外壳，进口优质接线端子；

④各输入通道均带浪涌、过压保护；

⑤抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级；

注：1、标准范围输入信号：

XSL8

① 8通道，适用于多点报警和变送输出；

②只能配接热电阻、热电偶；

③基本功能同XSL16；

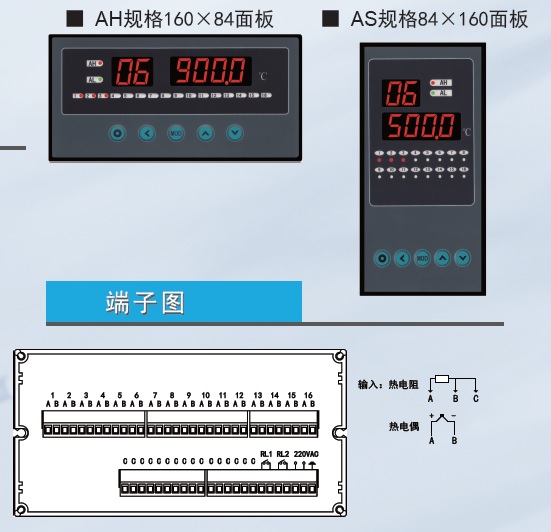

XSL16温度巡检仪

①适用于2～16点温度的检测和报警；

②只能配接热电阻（Pt100、Cu100、Cu50、BA1、BA2、G53）和热电偶（K、S、R、B、N、E、J、T）；

③铝合金外壳，进口优质接线端子；

④各输入通道均带浪涌、过压保护；

⑤抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级；

⑥基本误差±0.2%F·S；

注：1、标准信号及量程列表

XSLE系列高精度巡检仪

①输入信号热电阻 PT100或PT1000(订货需注明测温范围，范围为：-199.99℃～+ 200.00℃或-199.99℃～+ 300.00℃)，必须4线制，热电偶分辩率 0. 1℃，直流电流、直流电压、直流MV ；

②精度±0.05%F.S；检测速度 0.2s/每通道；

③外形尺寸：160×84（多16通道）、160×160（多40通道）；

④2点公用报警

注：1、高于基本点数每点 +120元/点
