XSJDL流量定量控制仪
① 用于液体的定量罐装或配料控制，基本误差±0.2%F·S；
② 3点开关量输入，用于启动，恢复，以及每次累积值清零，大阀、小阀、瞬时流量下限报警3点输出；
③ 8位总量，6位批量显示；
④ 配接各类电流、电压、脉冲输出的流量变送器。

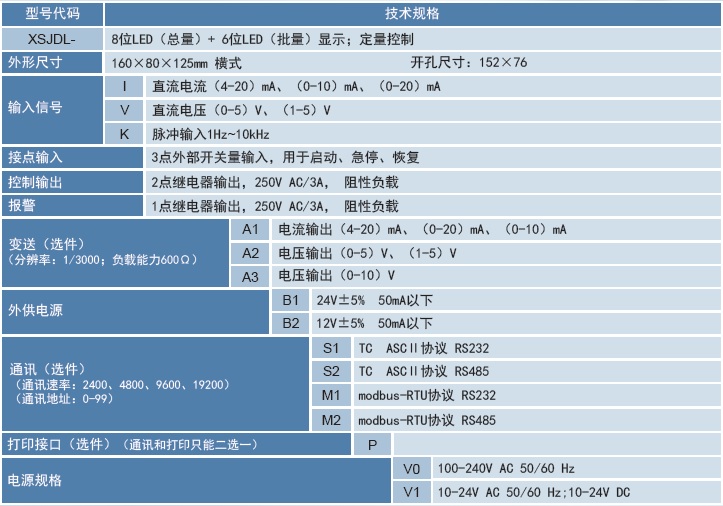

内容	代码及说明
	XSJDL/	双显，3点开入、3点开出，外供变送器电源
输入信号（注1）		I	直流电流
		V	直流电压
		K	脉冲
外供电源			B0	无外供电源
			B1	外供 24V DC，误差小于±5%，50mA
			B2	外供 12V DC，误差小于±5%，50mA
			B3	其它
变送输出（注2）				A0	无输出
				A1	电流输出(4～20）mA、（0～10）mA或（0～20）mA
				A2	电压输出(0～5）V、（1～5）V
				A3	电压输出(0～10）V
				A4	其它输出
通讯接口					S0	无通讯接口
					S1	RS-232接口
					S2	RS-485接口
仪表电源						V0	100V AC ～240 V AC
						V1	10V DC ～36V DC
打印功能							P	打印接口
							P1	一体化打印（需定制）
非标功能								N	表示非标功能
Modbus通讯协议选项									-M

注：1、标准范围输入信号：
标准信号及量程列表

输入信号类型		量程范围	输入信号类型		量程范围
电压	0～5VDC	-1999～9999	电流	4～20mA	-1999～9999
	1～5VDC			0～10mA
	0～10VDC			0～20mA

2、通讯和打印不能同时选择。

XSJDL系列定量控制仪

■ 配接各种流量变送器，传感器，用于流量定量控制。
■ 3点继电器输出，分别用于或二级定量控制，瞬时流量下限报警（断料报警）。
■ 3点开关量输入，用于外接启动、恢复、清零开关。
■ 0.2级测量精度，测量控制周期0.2秒。
■ 定量控制精度与流速及提前量设置相关。
■ 标配流量传感器电源。
■ 8段折线修正功能。
■ 可选配通讯接口及瞬时流量变送输出。
① 用于液体的定量罐装或配料控制，基本误差±0.2%F·S；
② 3点开关量输入，用于启动，恢复，以及每次累积值清零，大阀、小阀、瞬时流量下限报警3点输出；
③ 8位总量，6位批量显示；
④ 配接各类电流、电压、脉冲输出的流量变送器。
