XSHC经济型操作器 阀门操作器，有电流输出和继电器输出两种
■ XSHC是只具备操作输出功能的阀门操作器，有电流输出和继电器输出两种类型。
■ 电流输出型适合接受4~20mA信号的阀门，操作器输出4~ 20mA信号 ,对应阀门0~满度开度。
■ 继电器输出型适合无伺服放大器的、通过正转、反转直接控制开度的阀门。
通过面板操作给定所需的开度，仪表测量阀位的电位器信号，自动控制正、反转将阀门开度控制到给定值。
■ 操作输出上、下限限幅功能。
■ 可选配通讯接口。
■ 可选配4~20mA跟踪输出（反映阀门开度）。

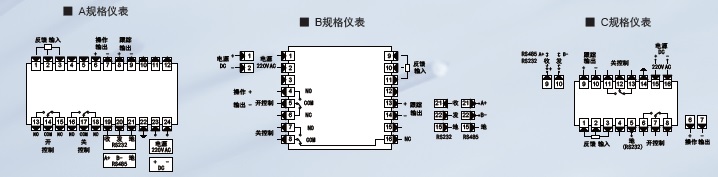

.jpg)
.jpg)
.jpg)
.jpg)
XSH系列 操作类仪表
① 适合与各类调节阀门、PLC配接，实现控制功能的手动/自动双向无扰动切换；
② 测量、反馈和调节输入两路输入信号，正/反转控制输出或直流电流输出；
③ 基本误差低于±0.2%F·S；

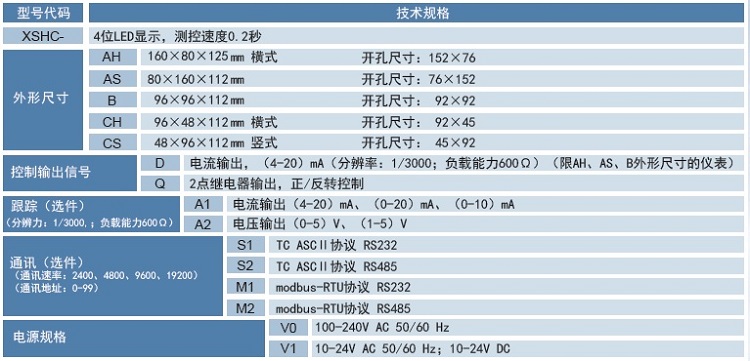

内容 |
代码说明 |
XSH/ |
2路输入，控制输出，双显带光柱（仅限于80×160） |

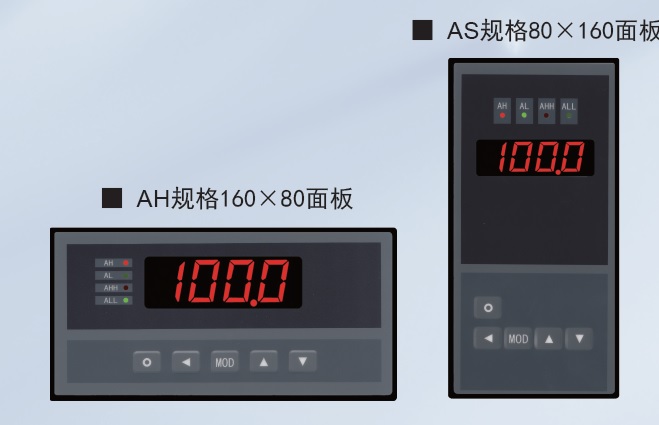

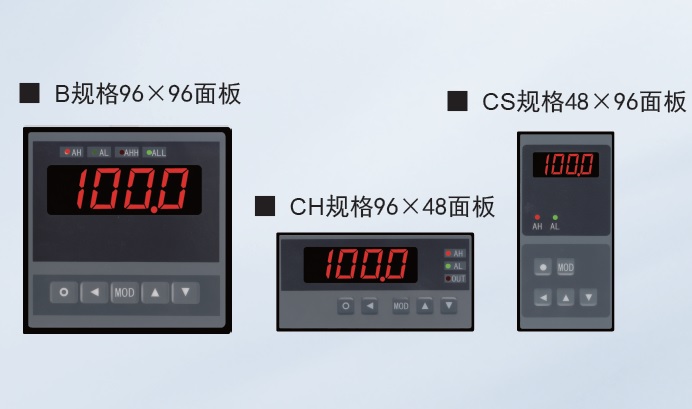

外形尺寸 |
A— |
160(W)×80(H)×125(L) 或80(W)×160(H)×125(L) |
B— |
96（W）×96（H）×112（L） |
面板形式 |
H |
横式无光柱 |
S |
竖式带光柱 |
F |
方型无光柱 |
测量/反馈
输入信号
（注1） |
E |
热电偶输入，K、E、T、S分度可选择 |
R |
热电阻输入，Pt100 |
I |
直流电流输入，4mA ～20mA、0mA ～10mA、0mA ～20mA |
V |
直流电压输入，1V～5V、0V～5V可选择 |
W |
500Ω～ 5kΩ电位器 |
调节输入信号 |
I |
直流电流（4～20）mA、（0～10）mA或（0～20）mA 可选 |
V |
直流电压（0～5）V、（1～5）V可选 |
操作输出信号 |
I |
直流电流（4～20）mA、（0～10）mA或（0～20）mA |
R |
继电器输出 |
Q |
直流电流输出和继电器输出同时具备 |
报警点数量 （注2） |
T□ |
T0:无报警 T1～T2：1～2点报警 |
外供电源 |
B0 |
无外供电源 |
B1 |
外供 24V DC |
B2 |
外供 12V DC |
B3 |
外供精密电压源 |
B4 |
外供精密恒流源 |
B5 |
其它 |
通讯接口 |
S0 |
无通讯接口 |
S1 |
RS-232接口 |
S2 |
RS-485接口 |
开关量输入控制 |
D0 |
无开关量输入控制 |
D1 |
有无开关量输入控制 |
手/自动状态输出 |
K0 |
无输出 |
K1 |
有输出 |
跟踪/变送输出 |
G0 |
无输出 |
G1 |
直流电流（4～20）mA、（0～10）mA、（0～20）mA可选 |
G2 |
直流电压（0～5）V、（1～5）V可选 |
仪表电源 |
V0 |
100V AC～240V AC |
V1 |
10V DC ～36V DC |
