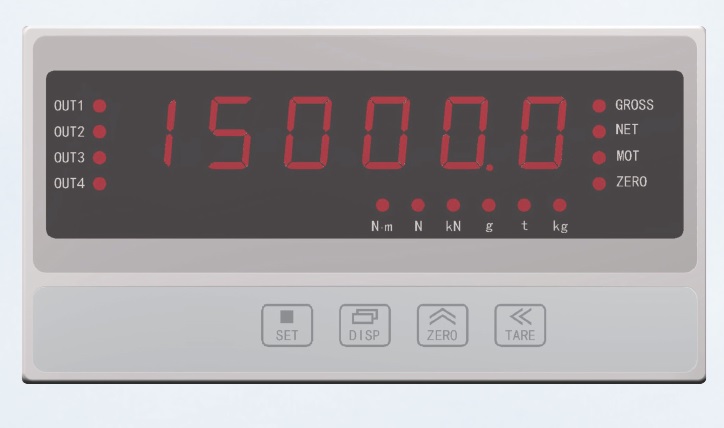

XSB5力值显示控制仪|南京迪泰尔仪表机电设备有限公司

XSB5系列力值显示控制仪,XSB-1升级产品,铝合金外壳,接应变传感器

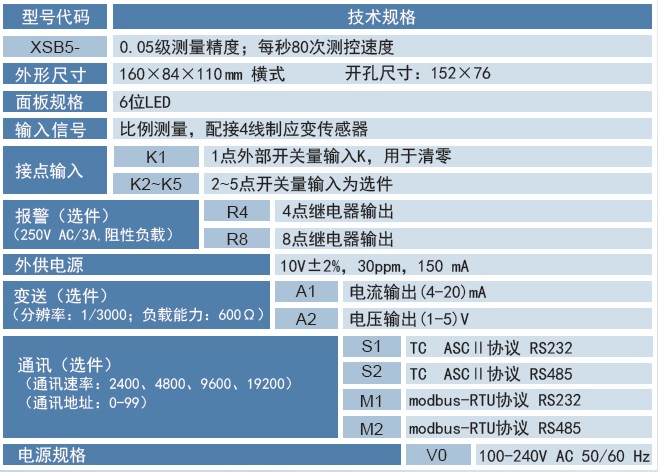

■ 0.05级测量精度，每秒80次测控速度，配接应变传感器
■ XSB5是原 XSB-1 的升级产品
■ 铝合金外壳
■ XSB5多5点外部输入控制，8点继电器输出，可实现组态控制逻辑
■ 净重、毛重、峰值、谷值处理
■ 上限、下限、偏差、范围6种报警方式

CHB力值显示控制仪
① CHB是一款经济型力值、测力仪表。
② 具有净重、毛重显示，峰谷值显示，可随时切换。
③ 2路比较输出。可选6种报警方式，HH、LL、HP-A、LP-A、HLPA、n-HL。
④ 峰值谷值使用2个比较值作为门限值。当实时重量超过峰值门限值时进行峰值比较。当实时重量低于谷值门限值时进行谷值比较。
⑤ 具有零位自动跟踪功能、判稳功能、开机自动清零功能等。
⑥ 指示灯定义：12个指示灯，报警1、报警2、稳定、零点、毛重、净重、峰值、谷值、t、kg、g、kN。

内容	代码及说明
	CHB	尺寸为160×80，输入信号为毫伏输入，5位显示、2点报警、一路精密外供（150MA）

XSB-I（A）力值显示控制仪
① 50次/秒的采样速度，基本误差±0.05%F·S（铝合金外壳）；
② 配接电阻应变式传感器，适用于测量与控制。5键操作方式

内容

代码说明

XSB-I（A）/

1点开关量输入——用于外部清零；1路外供精密电源（≥200mA）

外形
尺寸

A—

160(W)×84(H)×125(L)

面板形式

横式

显示形式

单显

比较输出类型，没有可省略

4点OC门输出

4点继电器输出

模拟量输出

无输出

电流输出(4～20）mA

电压输出（1～5）V

通讯接口

无通讯接口

RS-232接口

RS-485接口

打印功能

打印接口

一体化打印（需定制）

仪表电源

100V AC～240V AC

非标准功能

N表示非标功能

Modbus通讯协议选项

-M

注意：1、XSB-A与XSB-I的区别主要是带16段折线修正；
2、XSB-A无Modbus通讯协议；

XSB-IC系列力值显示控制仪
① 50次/秒的采样速度，基本误差±0.05%F·S；
② 配接电阻应变式传感器，适用于测量与控制。5键操作方式
③ 外形尺寸：96×48（横）（铝合金外壳）；
④ 仪表电源：220V AC

内容	代码及说明
	XSB-IC—	1点开关量输入——用于外部清零；2点继电器输出——用于比较控制输出，可以组态6种输出方式；1路外供精密电源 10V（≥150mA）
输出接口		□□	输出接口，可以增加变送、通讯功能，但变送、通讯功能只能选其一，不能同时增加。没有可省略。
		A1	(4～20)mA
		S1	RS-232
		S2	RS-485
Modbus通讯协议选项			-M

XSB-II包装机控制器
① 仪表适用于包装控制，可以配接各种电阻应变式传感器。尤其适用于大小均匀颗粒状的固体物料包装。具有包装总计数和总累积量显示；② 外形尺寸：160×80（横）；③ 仪表电源：220V AC

内容	代码及说明
	XSB-II—	5点开关量输入——用于启动、允许下料、误差报警复位、允许卸料、夹袋信号 5点开关量输出——分别用于粗计量输出、精计量输出、误差报警输出、夹袋输出、卸料输出外供精密电源 10V（≥200mA）
比较输出类型		T	O:表示OC门输出，R:表示继电器输出
通讯接口			S0	无通讯接口
			S1	RS-232接口
			S2	RS-485接口
打印接口				P	P表示打印功能
大屏显示器接口					D	有大屏显示器接口，没有可省略

CT600.W快速力值控制器

内容	代码说明
	CT600.W	1、98（W）98(W) ×50(H) ×162(L)不含透明罩或106（W）×55(H) ×165(L)含透明罩； 2、荷重输入、控制输入（可通过参数选择）； 3、力值显示、累计配料（可通参数选择） 4、变送输入1路12位D/A电流输出（0、4～20）mA或1路16位D/A电流输出（0、4～20）mA（可选）； 5、通讯接口：RS-232MODBUS RTU接口或RS-485MODBUS RTU接口（可选） 6、仪表电源220 V AC

CT600.B1(2) 液晶皮带秤

内容	代码及说明
	CT600.B
仪表形态		□
		1	盘装式
		2	壁挂式
