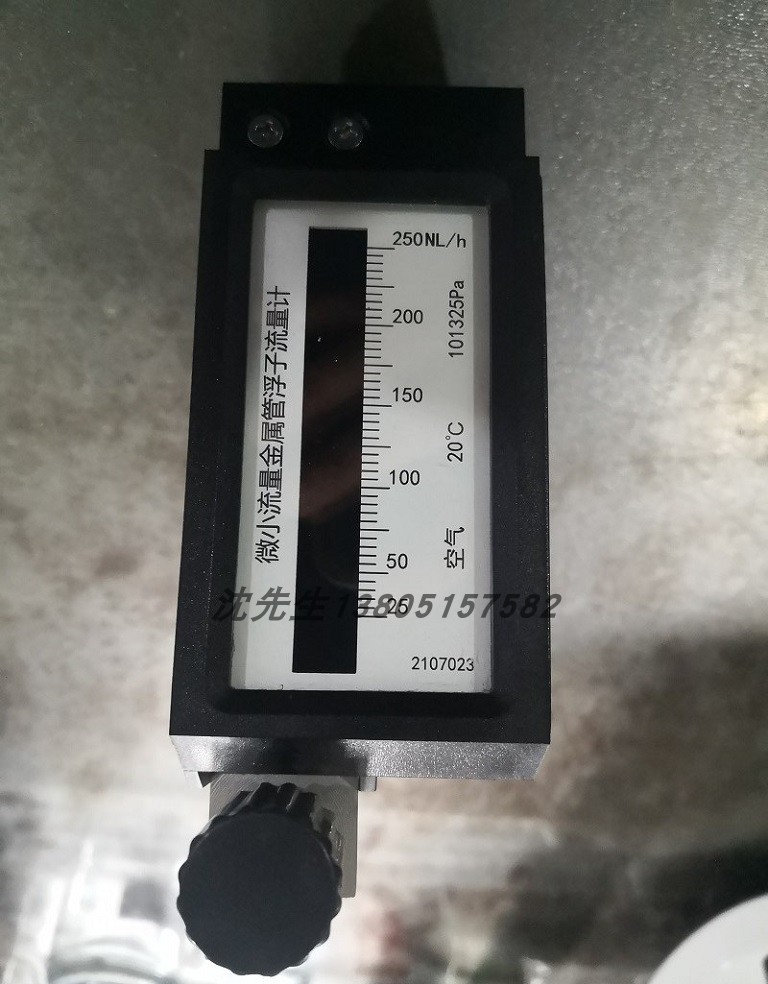

LZ型系列金属管浮子流量计 ,采用可变面积式测量原理，生产的金属管浮子流量计。流量计主要由三大基本部分组成：1、测量管体；2、锥形浮子； 3、指示器。浮子的位移量与流量的大小成比例，通过磁耦合系统，以不接触方式，将浮子位移量传给指示器指示出流量的大小。也可配装不同的转换器，将流量值转换成标准如 4-20mA电远传信号，实现远距离显示、记录、积算和控制等功能。
LZ型系列金属管浮子流量计，适用于测量液体、气体。在测量管的设计上针对不同的管道条件、特殊流体的测量要求，配置了多种结构型式的测量管，如保温夹套型、带阻尼器型等。除了标准的可选外，还可以为用户进行特殊设计，如高压型、高温型等，大限度的满足用户的要求。
LZ型系列金属管浮子流量计，在指示器的设计上可以为各种应用场合提供可靠适用的功能组合。如现场指针指示，LCD显示瞬时和累积流量等，在指示器供电选择方面有电池供电、24VDC供电、220VAC供电，方便用户现场情况进行选择。LZ型系列金属管浮子流量计，以其结构简单，使用寿命长、线性刻度、可用于测量液体和气体等优点而得到广泛应用，诸如石油、化工、发电厂、食品工业、制药工业、水处理工业以及其它工业领域。
■技术参数 |

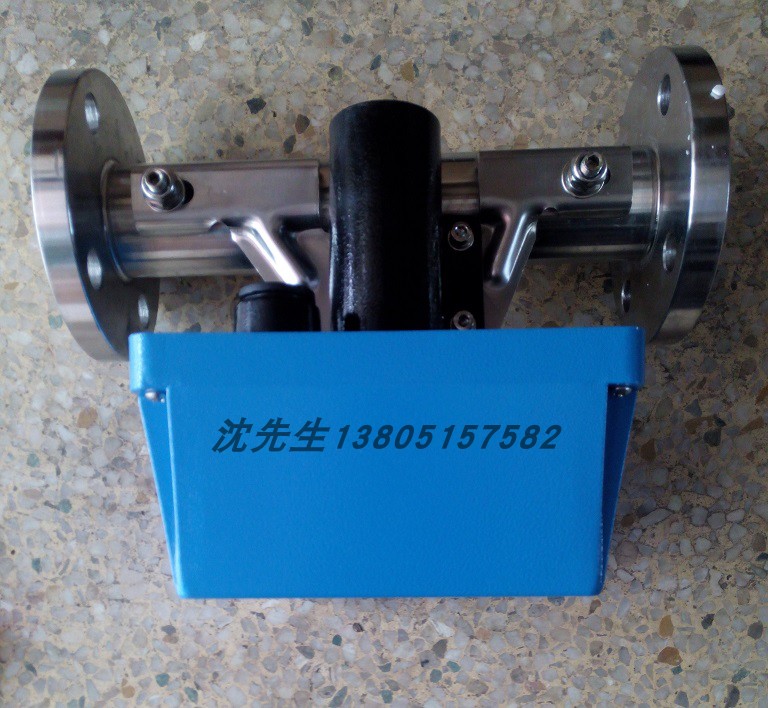

方型指示器 |

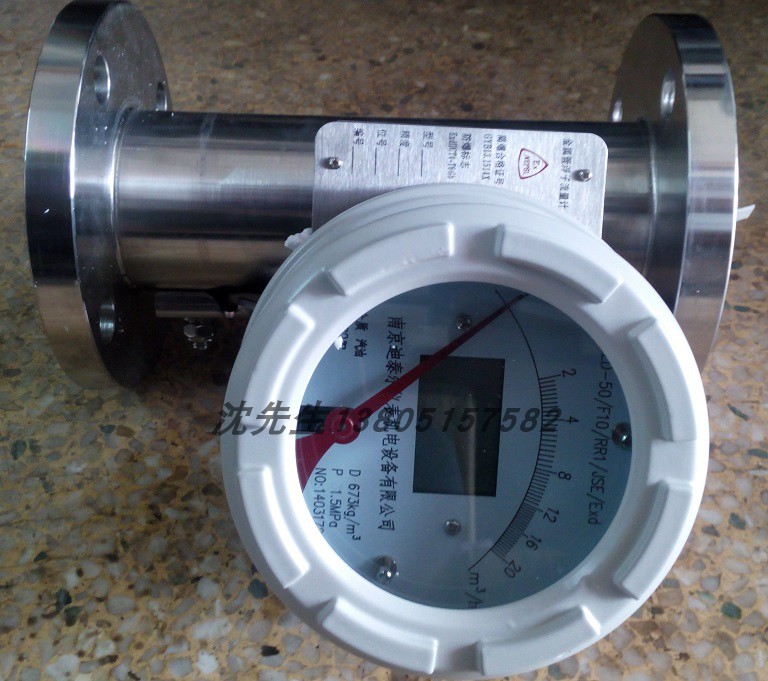

圆型指示器 |
仪表型号 |
LZ系列金属管浮子流量计 |
介质温度 -80∽200℃ 标准型 |
测量范围 |
（点值）从流量表选择 |
0∽85℃ 防腐型 (衬氟) |
水 |
20℃ 2.5-150,000L/h |
-80∽300℃ 高温型 |
空气 1.013bar abs 20℃ 0.07-3000m³/h |
环境温度 -25∽60℃ |
量程比 |
10： 1 5：1 |
防护等级 IP65 |
精度等级 |
1.5 2.5 |
电信号输出 输出信号 4-20mA（两线制） |
压力损失 |
见流量表 |
线性度 1％ |
测量管 |
孔板测量管 锥形测量管 |
温度影响 0.5％/10℃ |
刻度盘分度 |
依据流量单位划分 |
电气接口 M20×1.5 标准型 |
仪表口径 |
DN15-DN150 |
供电电源 24V DC标准型 |
法兰连接 |
DN15-DN50/PN4.0 DN80-DN150/PN1.6 |
电源消耗 ≤3W |
法兰标准 |
GB/T9119-2000 |
限位报警 供电电源 24V DC |
|
也可按用户提供法兰标准制造 |
电源消耗 ≤3W |
保温夹套法兰 DN15 DN25 /PN4.0 |
触点容量 3A/220V |
保温夹套管 |
Φ20 |
工作温度 -25∽60℃ |
特殊类型 |
高压型、螺纹型和其他特殊型 |
防爆等级 ExibⅡCT5 ExdⅡBT5 |
介质粘度 |
DN15≤5mPa.s |
防爆关联设备 |
本安型安全栅 LB906 |
|
DN25～ DN150≤250mPa.s |
|
|

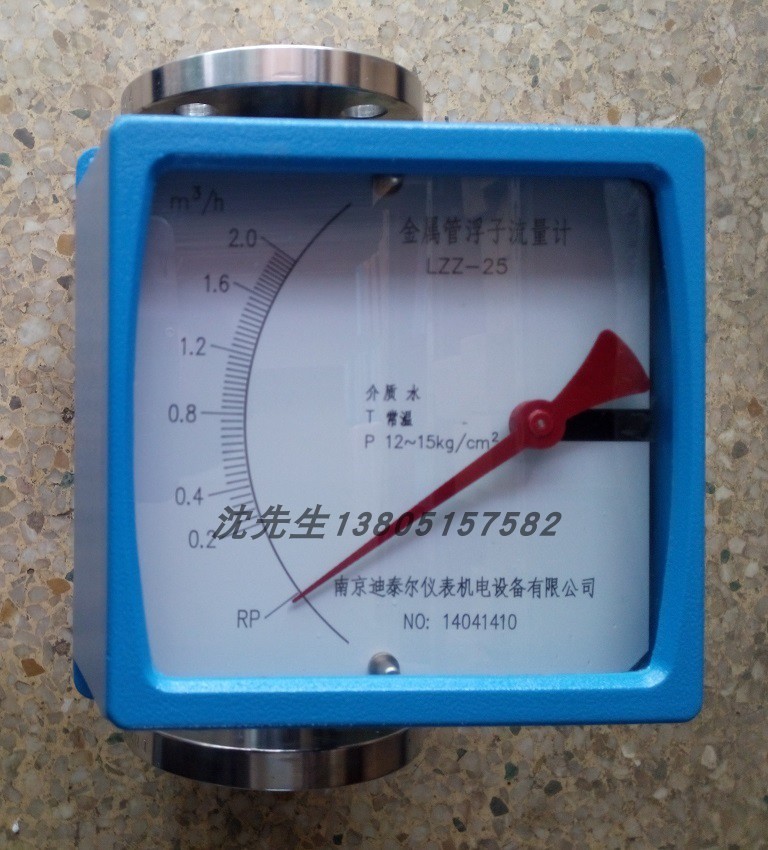

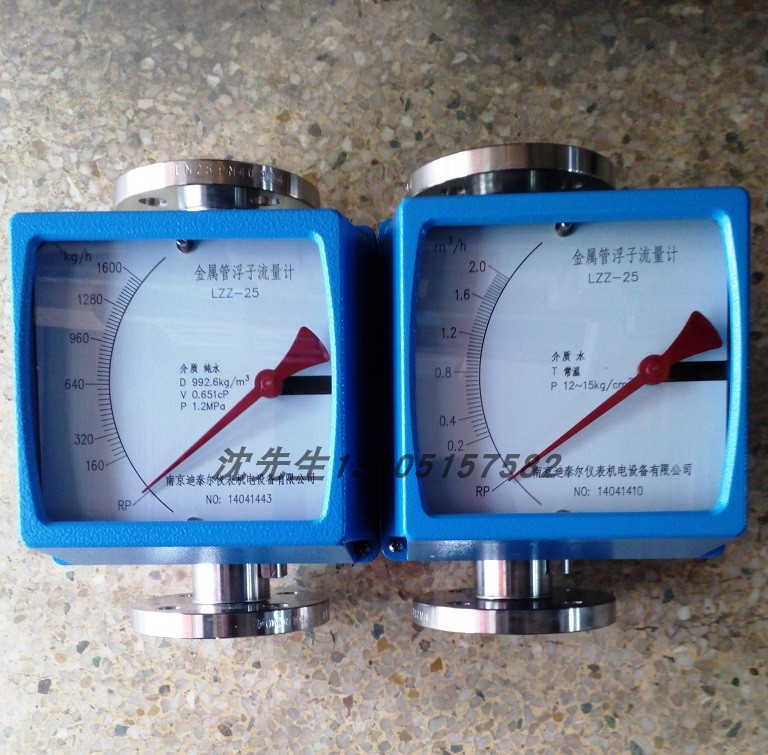

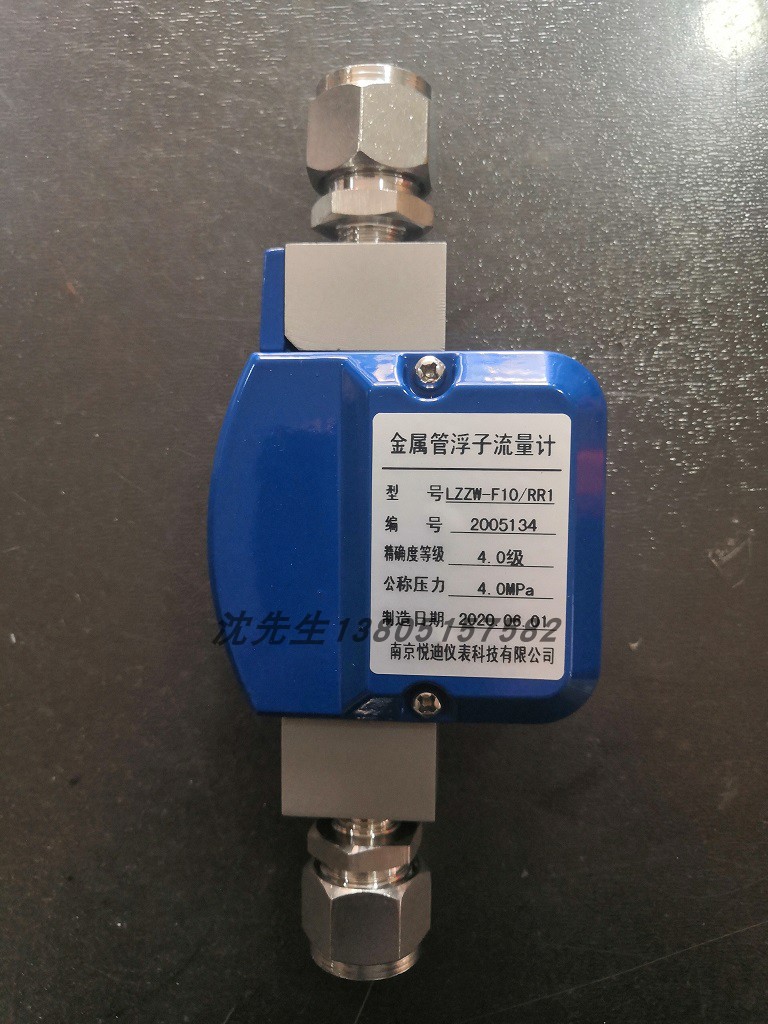

LZZ就地指示型 |

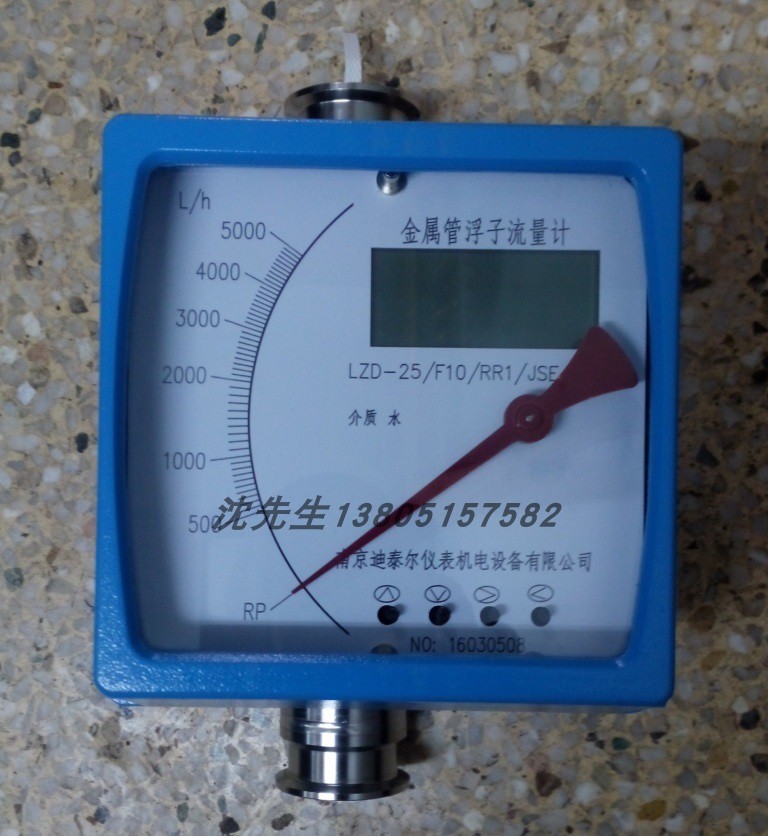

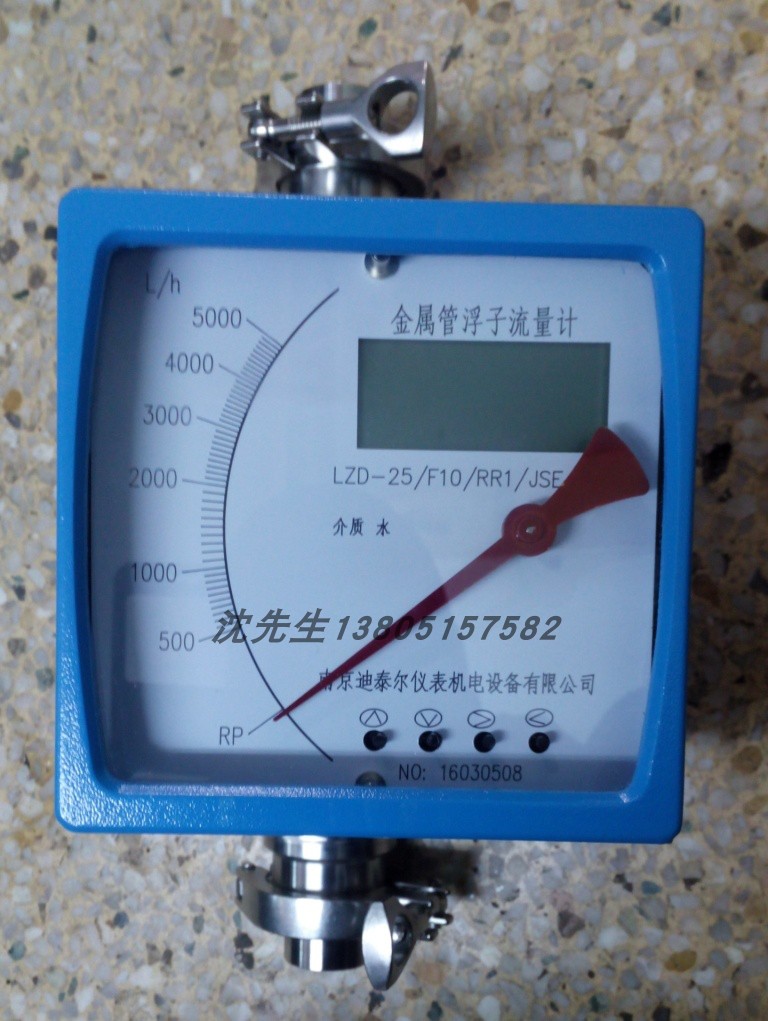

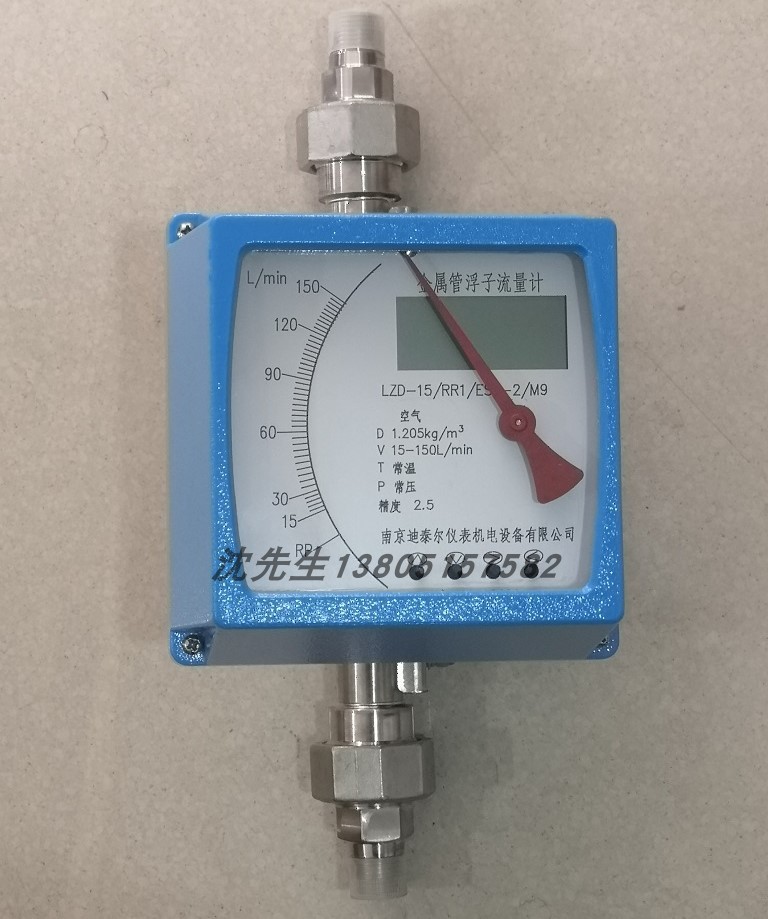

LZD电远传型 |
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
结构形式 |
F10 下进上出型（可以缺省） |
F11 下进侧出型 |
F12 侧进侧出型 |
F13 右进左出型 |
F14 左进右出型 |
接液材质 |
RR0 |
316 / 0Cr18Ni12Mo2Ti |
适用于结构型式 |
F10 |
F11 |
F12 |
F13 |
F14 |
RR1 |
304 / 1Cr18Ni9Ti |
F10 |
F11 |
F12 |
F13 |
F14 |
RL |
316L |
F10 |
F11 |
F12 |
F13 |
F14 |
RP |
PTFE |
F10 |
|
|
|
|
Ti |
钛合金 |
F10 |
|
|
|
|
HC |
哈氏合金 |
F10 |
|
|
|
|
附加结构 |
|
T |
夹套型 |
适用于测量器类型 |
F10 |
|
|
|
|
Z |
阻尼型 |
F10 |
F11 |
F12 |
F13 |
F14 |
G |
高温型 |
F10 |
F11 |
F12 |
F13 |
F14 |
Y |
高压型 |
F10 |
F11 |
F12 |
F13 |
F14 |
指示器 |
(对于远传4-20mA标准电流信号指示器，可以选择＋ HART协议）
现场指针显示瞬时流量
24VDC供电，现场指针显示瞬时流量，非接触变送器，远传4-20mA标准电流信号
带一上限报警点输出
带一下限报警点输出
带一上限和一下限报警点输出 |
缺省 |
ES |
K1 |
K2 |
K12 |
JSB |
电池供电，
LCD显示瞬时流量和累积流量 |
JSC |
240VAC供电，LCD显示瞬时流量和累积流量
24V DC供电，LCD显示瞬时流量和累积流量
24V DC供电，LCD显示瞬时流量和累积流量，远传4-20mA标准电流信号
对于远传4-20mA标准电流信号指示器，可以选择＋HART协议 |
JSD |
JSE |
HART |
防爆型式 |
|
缺省 |
普通型 |
方型指示器 |
|
Exi |
本安防爆型 |
方型指示器 |
|
Exd |
隔爆型 |
圆型指示器 |
|
举例：LZ□-□ □ □ □ □ □ □注：无选择项可以缺省。 LZ D-15 /F10/RR0/T/ES/HART/Exi
说明：电远传/DN15口径/下进上出型/材质 0Cr18Ni12Mo2Ti/夹套型/4-20mA/HART协议/本安防爆

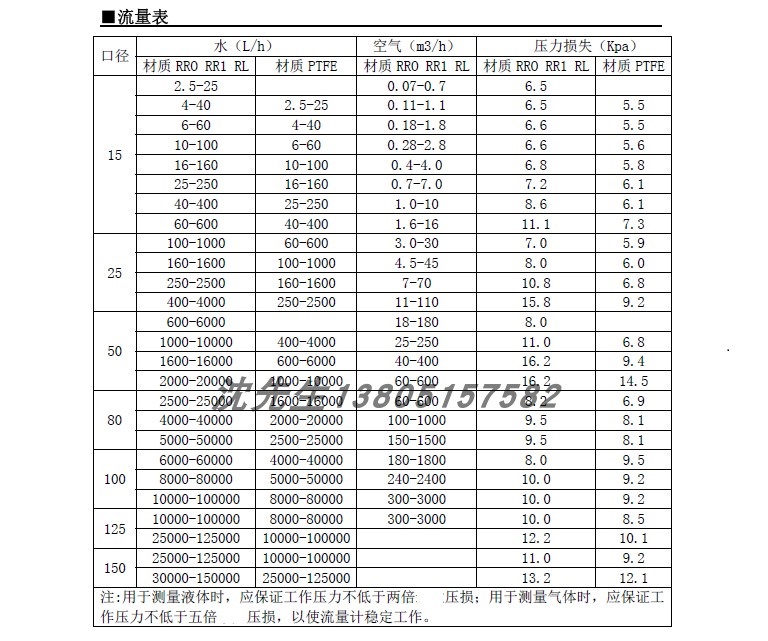

口径 |
水（L/h） 20℃ 101325Pa |
空气（m³/h） 20℃ 101325Pa.abs |
大压力损失（Kpa） |
材质 RRO RR1 RL |
材质 PTFE |
材质 RRO RR1 RL |
材质 RRO RR1 RL |
材质 PTFE |
15 |
2.5-25 |
|
0.07-0.7 |
6.5 |
|
4-40 |
2.5-25 |
0.11-1.1 |
6.5 |
5.5 |
6-60 |
4-40 |
0.18-1.8 |
6.6 |
5.5 |
10-100 |
6-60 |
0.28-2.8 |
6.6 |
5.6 |
16-160 |
10-100 |
0.4-4.0 |
6.8 |
5.8 |
25-250 |
16-160 |
0.7-7.0 |
7.2 |
6.1 |
40-400 |
25-250 |
1.0-10 |
8.6 |
6.1 |
60-600 |
40-400 |
1.6-16 |
11.1 |
7.3 |
25 |
100-1000 |
60-600 |
3.0-30 |
7.0 |
5.9 |
160-1600 |
100-1000 |
4.5-45 |
8.0 |
6.0 |
250-2500 |
160-1600 |
7-70 |
10.8 |
6.8 |
400-4000 |
250-2500 |
11-110 |
15.8 |
9.2 |
50 |
600-6000 |
250-2500 |
18-180 |
8.0 |
6.5 |
1000-10000 |
400-4000 |
25-250 |
11.0 |
6.8 |
1600-16000 |
600-6000 |
40-400 |
16.2 |
9.4 |
2000-20000 |
1000-10000 |
60-600 |
16.2 |
14.5 |
80 |
2500-25000 |
1600-16000 |
60-600 |
8.2 |
6.9 |
4000-40000 |
2000-20000 |
100-1000 |
9.5 |
8.1 |
5000-50000 |
2500-25000 |
150-1500 |
9.5 |
8.1 |
100 |
6000-60000 |
4000-40000 |
180-1800 |
8.0 |
9.5 |
8000-80000 |
5000-50000 |
240-2400 |
10.0 |
9.2 |
10000-100000 |
8000-80000 |
300-3000 |
10.0 |
9.2 |
125 |
10000-100000 |
8000-80000 |
300-3000 |
10.0 |
8.5 |
25000-125000 |
10000-100000 |
|
12.2 |
10.1 |
150 |
25000-125000 |
10000-100000 |
|
11.0 |
9.2 |
30000-150000 |
30000-125000 |
|
13.2 |
12.1 |
注 :1.用于测量液体时，应保证工作压力不低于两倍大压损；用于测量气体时，应保证工作压力不低于五倍大压损，以使流量计稳定工作； 2.可以根据用户要求,定制DN20 、DN32 、DN40、 DN65 等规格。 |
■磁过滤器：
如果介质中含有铁磁性颗粒，应在流量计入口处安装磁过滤器。磁过滤器中装有螺旋方式排列的磁棒，以大限度的减小压力损失，磁过滤器有两种类型，适用于所有仪表尺寸。材质为304、316或 316L。用于腐蚀性介质时筒体，磁棒由 PTFE包裹，防止被介质腐蚀。 磁过滤器法兰连接尺寸与相对应的流量计相同。
■阻尼：
如果流量计的入口流量（压力）不稳定，尤其是对于气体的测量，为保证仪表的测量精度和延长仪表的使用寿命，设计了阻尼器结构，它的结构如图所示。

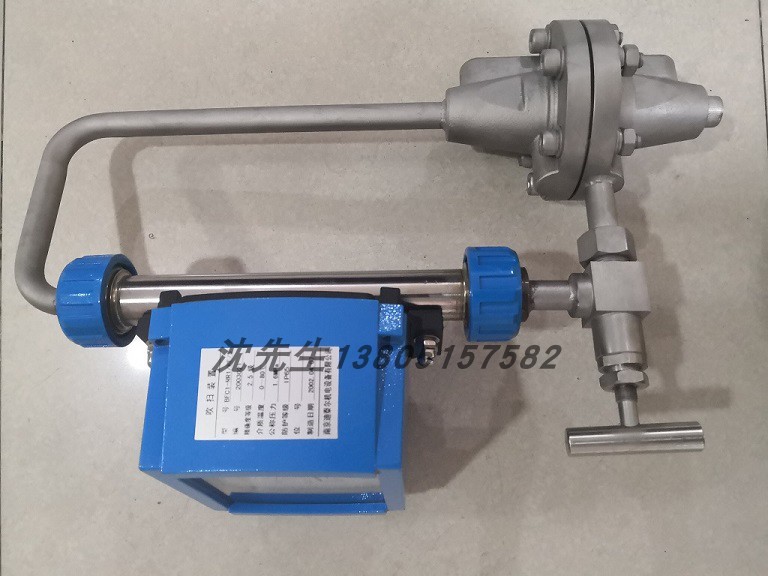

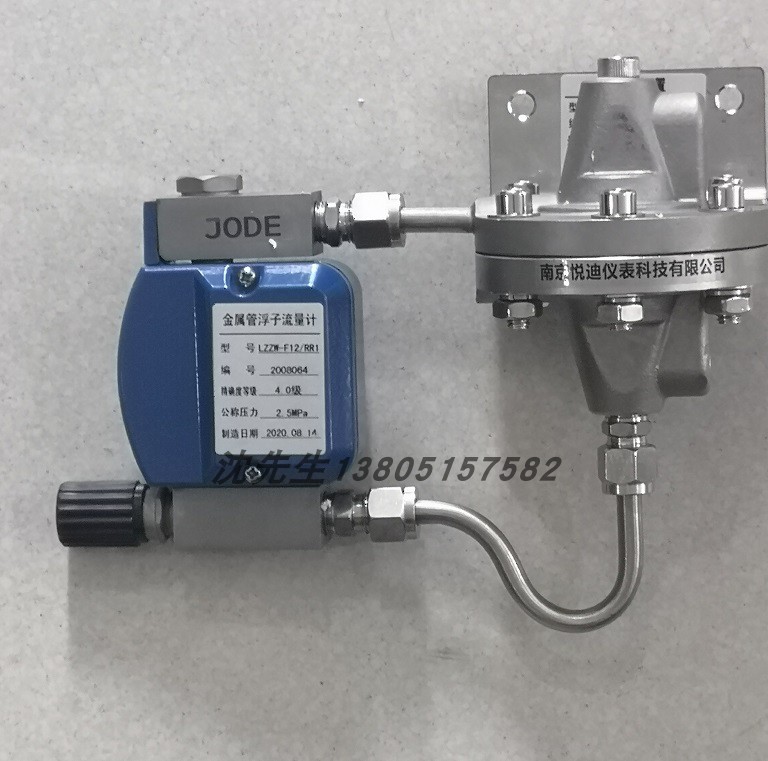

对于有微小颗粒或灰尘的气体，不适于使用阻尼器。在这种情况理，为确保正常运行要求入口压力大于仪表压损的 5倍。对于 DN15口径也可采用压力调节器（恒流器）来稳定流量。
■信号接线：
电信号输出供电电源 24V DC标准型
输出信号 4-20mA（两线制）线性度 1％温度影响 0.5％/10℃
大负载电阻 270Ω（24V DC）
电气接口 M20×1.5 标准型
电源消耗 ≤3W
防爆等级 ibⅡCT5
防爆关联设备 安全栅LB906
本安防爆系统
LZD系列金属管浮子流量计必须与 LB906齐纳安全栅配套使用构成本安防爆系统。本安全系统的布线应尽量避免外界电磁干扰的影响，并将电缆分布参数控制在 0.08μF和 2 mH以内。与安全栅相连的控制室仪表的高工作电压或其内部可能产生的高电压不得高于 250V rms。安全栅必须安装在安全场所。安全栅的安装、使用和维护应遵守使用说明书。用户在安装、使用和维护 LZD系列金属管浮子流量计时，务必认真阅读产品说明书，并同时遵守《中华人民共和国爆炸危险场所电气安全规程》。
金属管浮子流量计外壳设有接地端子，用户在使用时应可靠接地。
上下限报警开关：
LZ系列金属管浮子流量计的限位开关报警装置由限位指针、无触点开关、渐近板、内置放大继电器、电源组成，电源需要分离安装，当渐近板通过无触点开关缝隙时，产生报警信号。用户根据需要装置一个或两个报警系统，开关点可以通过刻度盘上的限位指针来设置，以实现任意流量的上限、下限或上下限的预置报警。限位指针的位置同时指示限位值。
限位报警供电电源 24V DC; 电源消耗≤3W; 触点容量 3A/220V ;工作温度-25∽60℃。限位开关报警装置采用表内预置转换放大继电器，直接输出触点容量 3A/220V常开（标准型）或常闭信号。
