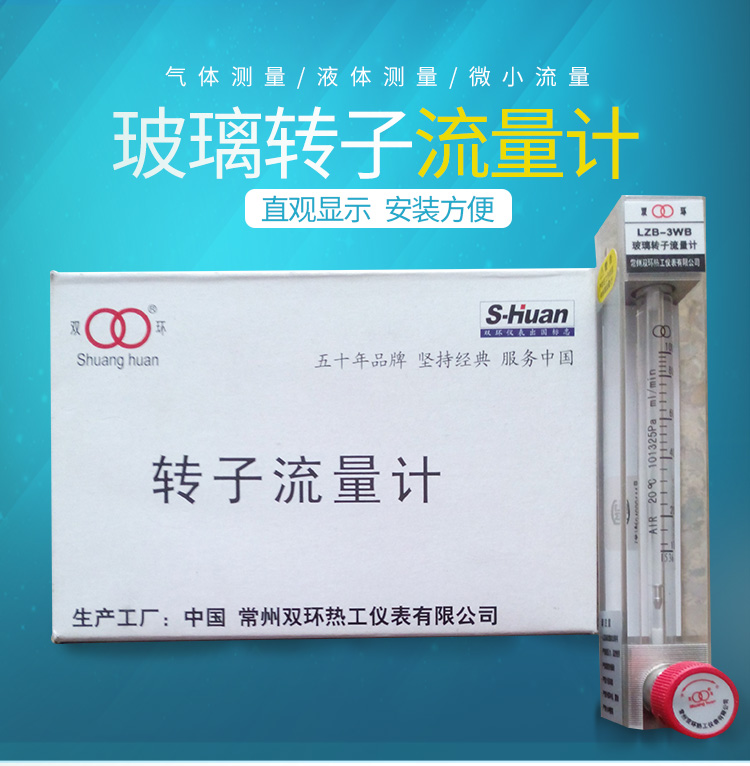

LZB-（ ）W（B)(F)玻璃转子流量计
该系列流量计用于检测和调节微小流量，结构轻巧，分为带调节阀（ WB 型）和不带调节阀（ W 型）两种。还可根据客户使用情况制造耐腐型（ WBF 和 WF 型）。连接方式分为软管连接和螺纹连接。
1. 型号规格及主要技术参数
公称
通径 DN
mm |
型号 |
范围度 |
测量范围 |
准确度等级 |
锥管长度 mm |
允许被测流体 |
水 (20 ℃ ) |
空气 (1.013 × 10 5 Pa20 ℃ ) |
温度 |
压力
MPa |
3 |
LZB-3W(F)
LZB-3WB(F) |
10:1 |
0.4 ～ 4l / min
0.6 ～ 6ml / min
1 ～ 10ml / min
2.5 ～ 25ml / min
4 ～ 40ml / min
6 ～ 60ml / min
10 ～ 100ml / min |
6 ～ 60ml / min
10 ～ 100ml / min
16 ～ 160ml / min
0.03 ～ 0.3L / min
0.06 ～ 0.6L / min
0.1 ～ 1L / min
0.15 ～ 1.5L / min |
4 级
耐腐型为 6 级
|
100 |
-20 ～ 120 ℃ |
≤ 0.2 |
4 |
LZB-4W(F)
LZB-4WB(F) |
16 ～ 160ml / min
25 ～ 250ml / min
40 ～ 400ml / min |
0.3 ～ 3L / min
0.6 ～ 6L / min
0.7 ～ 7L / min |
4 级
耐腐型为 6 级 |
6 |
LZB-6W(F)
LZB-6WB(F) |
40 ～ 400ml / min
60 ～ 600ml / min
0.1 ～ 1L / min |
0.7 ～ 7L / min
1 ～ 10L / min
1.5 ～ 15L / min |
2.5 级
耐腐型为 4 级 |
10 |
LZB-10W(F)
LZB-10WB(F) |
0.1 ～ 1L / min
0.16 ～ 1.6L / min |
3 ～ 30L / min
5 ～ 45L / min |
100 |
2. 外形及安装连接尺寸 :

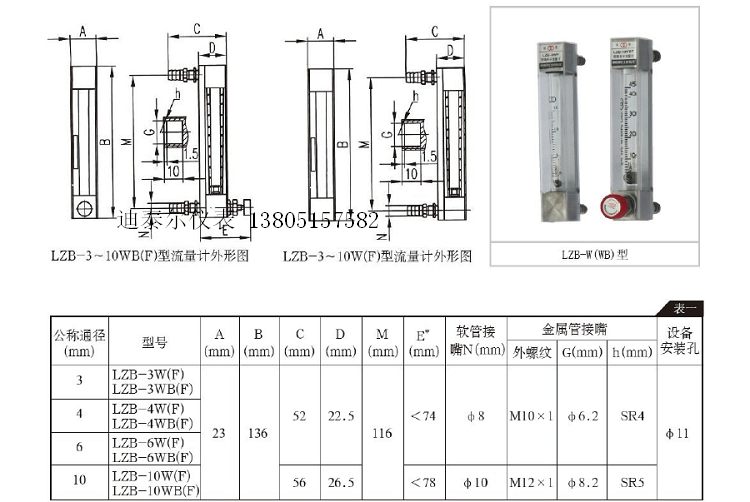

流量计有带调节阀 (WB 型 ) 和不带调节阀 (W 型 ) 二种形式 , 其外形图见图一、图二，安装连接尺寸见表 1
图一
图二
表 1
单位： mm
型号 |
A |
B |
C |
D |
M |
E* |
软管接嘴
N |
金属管接嘴 |
设备安装孔 |
外螺纹 |
G |
h |
LZB-3W(F)
LZB-3WB(F) |
23 |
136 |
52 |
22.5 |
116 |
＜ 74 |
Φ 8 |
M10*1 |
Φ 6.2 |
SR4 |
Φ 11 |
LZB-4W(F)
LZB-4WB(F) |
LZB-6W(F)
LZB-6WB(F) |
LZB-10W(F)
LZB-10WB(F) |
56 |
26.5 |
＜ 78 |
Φ 10 |
M12*1 |
Φ 8.2 |
SR5 |
注： *WB 专有
3. 流量计接触测量流体的零部件材质
|
浮子 |
基座 |
针阀 |
止档 |
O 形圈及密封垫片 |
普通型 |
不锈钢或玛瑙 |
黄铜镀铬 |
不锈钢 |
尼龙 |
橡胶 |
耐腐性 |
不锈钢 |
PTFE |
氟橡胶 |
LZB/LZJ (DN4-10 ）玻璃转子流量计
该系列流量计具有结构简单，牢固，压力损失小等特点。耐腐型采用不锈钢材料或衬氟塑料，密封件可选氟橡胶或聚四氟乙烯等，对绝大部分常用酸、碱、氧化剂、有机溶剂等有较强的耐腐蚀性。 DN4-10 采用软管连接，亦可根据客户需要设计、制造特殊安装方式。
1. 型号规格及主要参数见下表 单位： mm
公称通径（ mm ） |
型号 |
测量范围 |
准确度等级 |
允许被测流体状况 |
水 20 ℃ |
空气 20 ℃ 101325Pa |
温度（℃） |
压力等级（ MPa ） |
4 |
LZB-4
LZB-4F |
1 ～ 10L/h
1.6 ～ 16L/h
2.5 ～ 25L/h |
16 ～ 160L/h
25 ～ 250L/h
40 ～ 400L/h |
4 级
耐腐型为 6 级 |
- 20 ～ 120 |
≤ 1 |
6 |
LZJ-6
LZJ-6F |
2.5 ～ 25L/h
4 ～ 40L/h
6 ～ 60L/h |
40 ～ 400L/h
60 ～ 600L/h
100 ～ 1000L/h |
2.5 级
耐腐型为 4 级 |
10 |
LZJ-10
LZJ-10F |
6 ～ 60L/h
10 ～ 100L/h
16 ～ 160L/h |
100 ～ 1000L/h
160 ～ 1600L/h
250 ～ 2500L/h |

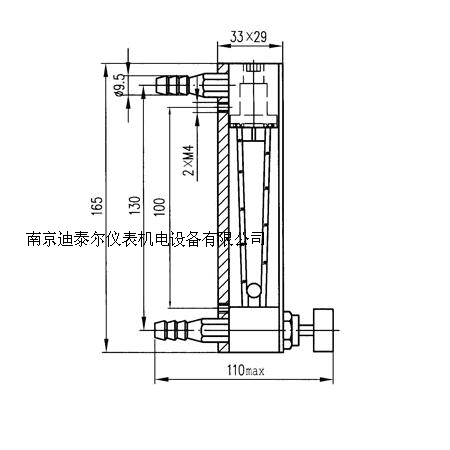

2. 外形、安装连接方式及连接尺寸如下：
单位： mm
3. 流量计接触测量流体的零部件材质
零件名称 |
普通型材质 |
耐腐型材质 |
针阀 |
不锈钢 |
针阀座 |
黄铜镀铬 |
不锈钢 |
下基座 |
黄铜镀铬 |
不锈钢 |
止档 |
PTFE |
顶紧器 |
黄铜镀铬 |
不锈钢 |
闷头 |
黄铜镀铬 |
不锈钢 |
上基座 |
黄铜镀铬 |
不锈钢 |
密封片 |
橡胶 |
氟橡胶 |
锥管 |
硼硅酸盐玻璃 |
浮子 |
不锈钢或玛瑙 |
接嘴 |
黄铜镀铬 |
不锈钢 |

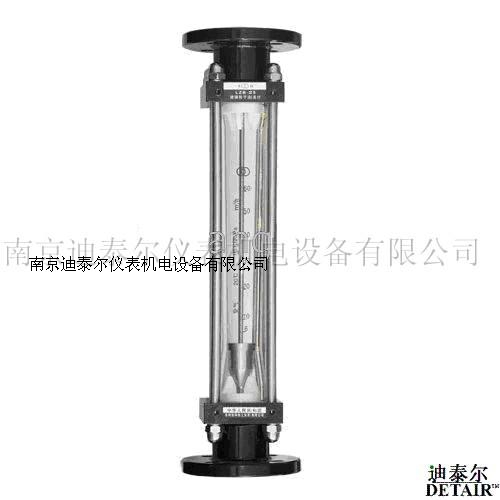

LZB/LZJ (DN15-100)拉杆式流量计
拉杆式流量计具有结构简单，牢固，压力损失小等特点。耐腐型采用不锈钢材料或衬氟塑料，密封件可选氟橡胶或聚四氟乙烯等，对绝大部分常用酸、碱、氧化剂、有机溶剂等有较强的耐腐蚀性。 DN4-10 采用软管连接，亦可根据客户需要设计、制造特殊安装方式。
1. 型号规格及主要技术参数
公称通径（ mm ） |
型号 |
测量范围 |
准确度等级 |
允许被测流体状况 |
水 20 ℃ |
空气 20 ℃ 101325Pa |
温度（℃） |
压力等级（ MPa ） |
15 |
LZB-15
LZB-15F |
10 ～ 100L/h
16 ～ 160L/h
25 ～ 250L/h
40 ～ 400L/h
60 ～ 600L/h* |
0.25 ～ 2.5m3/h
0.4 ～ 4m3/h
0.6 ～ 6m3/h
1.2 ～ 12m3/h
2 ～ 20m3/h* |
2.5 级
耐腐型为 4 级 |
-20 ～ 120 |
≤ 0.6 |
25 |
LZB-25
LZB-25F |
40 ～ 400L/h
60 ～ 600L/h
100 ～ 1000L/h
160 ～ 1600L/h
250 ～ 2500L/h* |
1 ～ 10m3/h
1.6 ～ 16m3/h
2.5 ～ 25m3/h
5 ～ 50m3/h
6 ～ 60m3/h* |
1.5 级
耐腐型为 4 级 |
40 |
LZB-40
LZB-40F |
160 ～ 1600L/h
250 ～ 2500L/h
400 ～ 4000L/h* |
4 ～ 40m3/h
6 ～ 60m3/h
12 ～ 120m3/h* |
50 |
LZB-50
LZB-50F |
400 ～ 4000L/h
600 ～ 6000L/h
1000 ～ 10000L/h* |
10 ～ 100m3/h
16 ～ 160m3/h
30 ～ 300m3/h* |
80 |
LZB-80
LZB-80F |
1000 ～ 10000L/h
1600 ～ 16000L/h
2500 ～ 25000L/h
3600 ～ 36000L/h* |
25 ～ 250m3/h
40 ～ 400m3/h
60 ～ 600m3/h
100 ～ 1000m3/h* |
≤ 0.4 |
100 |
LZB-100
LZB-100F |
5 ～ 25m3/h
8 ～ 40m3/h
20 ～ 60m3/h
40 ～ 100m3/h* |
120 ～ 600m3/h
200 ～ 1000m3/h
600 ～ 1600m3/h
1200 ～ 3000m3/h* |

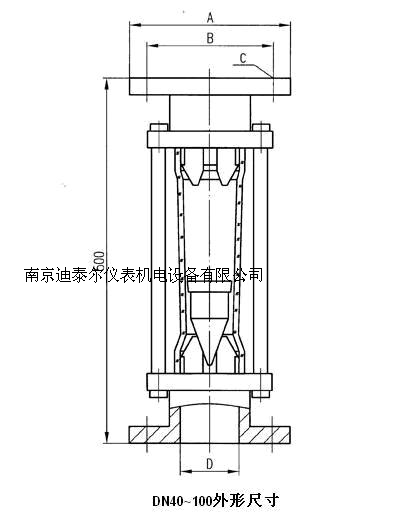

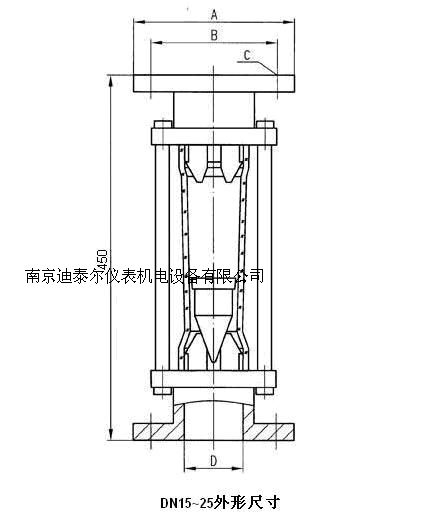

2. 外形及安装连接尺寸
公称通径（ mm ） |
A |
B |
C |
D |
15 |
Φ 95 |
Φ 65 |
4- Φ 14 |
Φ 15 |
25 |
Φ 115 |
Φ 85 |
Φ 25 |
40 |
Φ 145 |
Φ 110 |
4- Φ 18 |
Φ 40 |
50 |
Φ 160 |
Φ 125 |
Φ 50 |
80 |
Φ 185 |
Φ 150 |
Φ 80 |
100 |
Φ 205 |
Φ 170 |
Φ 100 |
注：法兰标准 GB/T9119-2000, 也可按照用户要求定做。
3. 流量计接触测量流体的零部件材质
零件名称 |
普通型材质 |
耐腐型材质 |
密封片 |
橡胶 |
氟橡胶 |
锥管 |
硼硅酸盐玻璃 |
浮子 |
不锈钢、铝、 PTFE |
外包氟塑料 |
止档 |
尼龙 |
PTFE |
基座 |
铸铁涂防腐漆 |
铸铁内衬氟塑料 |
