涡轮流量计有 液体涡轮流量计和气体涡轮流量计2种；液体涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏 , 安装维护使用方便等特点，广泛用于测量封闭管道中与不锈钢 1Cr18Ni9Ti 、 2Cr13 及刚玉 AI2O3 、硬质合金不起腐蚀作用 , 且无纤维、颗粒等杂质 , 工作温度下运动粘度小于 5 × 10-6m2/s 的液体 , 对于运动粘度大于 5 × 10-6m2/s 的液体 , 可对流量计进行实液标定后使用 . 若与具有特殊功能的显示仪表配套 , 还可以进行定量控制、超量报警等 , 是流量计量和节能的理想仪表。

      液体涡轮流量计分类传感器脉冲输出型 LWGY-4；LWGY-6；LWGY-10；LWY-15;LWY-20;LWY-25:LWY-40；LWY-50；LWY-65;LWY-80：：LWY-100；LWY-125;LWY-150；LWY-200;等液体涡轮流量计；电池供电型液体涡轮流量计：LWGY-4B; LWGY-6B； LWGY-10B；LWY-15B；LWY-20B; LWY-25B LWY-40B LWY-50B LWY-65B LWY-80B LWY-100B LWY-125B LWY-150B LWY-200B等液体涡轮流量计；信号输出型液体涡轮流量计 LWGY-4C LWGY-6C LWGY-10C LWY-15C LWY-20C LWY-25C LWY-40C LWY-50C LWY-65C LWY-80C LWY-100C LWY-125C LWY-150C LWY-200C等；

      气体涡轮流量计电池供电不带补偿型；LWQ-25B LWQ-40B LWQ-50B LWQ-65B LWQ-80B LWQ-100B等气体涡轮流量计信号输出 不带补偿型 LWQ-25C LWQ-40C LWQ-50C LWQ-65C LWQ-80C LWQ-100C 等。气体涡轮流量计信号输出带补偿型 LWQ-25D LWQ-40D LWQ-50D LWQ-65D LWQ-80D LWQ-100D等；

      涡轮流量计的分类

1：液体液体涡轮流量计 a ．普通型适用于测量低粘度（≤5mpa.s ） 液体体积流量，公称通径为 DN10 ～DN600, 精确度等级为 0 . 25 一 0 . 5 （高精度型为 0.15 使用介质温度为一 20 一＋120 ℃ 压力为 6 . 3MPao b ．耐腐型 适用于腐蚀性流体，如稀硫酸、稀盐酸、稀硝酸等，一般只有小口径产品 ( DN20 一 DN50 ）。 c ．高温型 适用于液体温度在 300℃ 以下，被测液体温度受检测线圈耐温性能的限制 . d ．低温型 被测流体可低至一 250℃ ，应用于液态氧、液态氮等流体的测量。 e ．高粘度型 适应液体粘度达 70 一 400mpa.s ，通常口径愈大粘度可愈高，同一台传感器，当流体粘度增大时会使线性流量的下限值提高，而范围度缩小。

2：气体用气体涡轮流量计 a ．普通型 测量洁净气体的流量，公称通径为 DN15 一 DN350 ，流体温度为一 20+ 120 ℃ ，压力为 2 . 5 一 10MPa ，精确度等级 1 级。 b ．燃气型 温度压力补偿型气体涡轮流量计 适用于石油气 . 、人工燃气、天然气及液化石油气等，可采取自动注油器润滑保护轴承，避免杂质进人运动部件，提高使用期限。结构大部分采用机械式就地显示装置，亦可用光导纤维技术输出高分辨率的脉冲信号，口径系列为 DN25 一 DN600 ，工作压力≤10mpa ，精确度为土 1 % （或土 0 . 5 % ) 。

      智能涡轮流量计 采用低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（ 4 位有效数字）及累积流量（ 8 位有效数字，带清零功能）。所有有效数据掉电后保持 10 年不丢。该类涡轮流量计均为防爆产品，防爆等级为： ExdIIBT6 。 涡轮流量计按照供电方式、是否具备远传信号输出可分为 LWGY- □ B 型和 LWGY- □ C 型； LWGY- □ B 型：供电电源采用 3.2V10AH 锂电池（可连续运行 4 年以上）； 无信号输出功能；LWGY- □ C 型：供电电源采用 24VDC 外供电，输出 4-20mA 标准两线制电流信号，并可根据不同的现场需要，可增加 RS485 或 HART 通讯。

       涡轮流量计主要特点

1高精确度，对于液体一般为土 0 . 25 % R 一士 0 . 5 % R ，高精度型可达士 0.15 ％ R ；而介质为气体，一般为土 1 % R 一士 1 . 5 % R ，特殊专用型为土 0 . 5 % R 一土 1 % R 。在所有流量计中，它属于的。

2 ）重复性好，短期重复性可达 0 . 05 ％一 0 . 2 % ，正是由于具有良好的重复性，如经常校准或在线校准可得极高的精确度，在贸易结算中是优先选用的流量计。

3 ）输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强。

4 ）可获得很高的频率信号（ 3 一 4kHz ) ，信号分辨力强。

5 ) 范围度宽，中大口径可达 40 : 1 、 10 : 1 ，小口径为 6 : 1 或 5 : 1 。

6 ) 结构紧凑轻巧，安装维护方便，流通能力大。

7 ) 适用高压测量，仪表表体上不必开孔，易制成高压型仪表。

8 ) 专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、井下型、混砂专用型等。

9 ) 可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

10 ）难以长期保持校准特性，需要定期校验。

11 ）一般液体 TUF 不适用于较高粘度介质（高粘度型除外），随着粘度的增大，流量计测量下限值提高，范围度缩小，线性度变差。

12 ）流体物性（密度、粘度）对仪表特性有较大影响。气体流量计易受密度影响，而液体流量计对粘度变化反应敏感。由于密度和粘度与温度、压力关系密切，在现场温度、压力要根据它们对精确度影响的程度采取补偿措施，才能保持高的计量精度。

13 ）流量计受来流流速分布畸变和旋转流的影响较大，传感器上下游侧需设置较长直管（整流器）以缩短直管段长度。

14 ）不适于脉动流和混相流的测量。

15 ）对被测介质的清洁度要求较高，限制了其使用领域，虽可安装过滤器以适应脏污介质，但亦带来压损增大、维护量增加等副作用。

16 ）小口径（ DN 50 以下）仪表的流量特性受物性影响严重难以提高。故小口径 TUF 的仪表性能难以提高。

一、概 述
  LWGY 系列涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏 , 安装维护使用方便等特点 , 广泛用于测量封闭管道中与不锈钢 1Cr18Ni9Ti 、 2Cr13 及刚玉 AI2O3 、硬质合金不起腐蚀作用 , 且无纤维、颗粒等杂质 , 工作温度下运动粘度小于 5 × 10-6m2/s 的液体 , 对于运动粘度大于 5 × 10-6m2/s 的液体 , 可对流量计进行实液标定后使用 . 若与具有特殊功能的显示仪表配套 , 还可以进行定量控制、超量报警等 , 是流量计量和节能的理想仪表 .
二、产品特点
·高精确度 , 一般可达± 1%R 、± 0.5%R, 高精度型可达± 0.2%R ；
·重复性好，短期重复性可达 0.05%~0.2%, 正是由于具有良好的重复性，如经常校准或在线校准可得到的精确度，在贸易结算中是优先选用的流量计；
·输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
·可获得很高的频率信号（ 3~4kHz ），信号分辨力强；
·范围度宽，中大口径可达 1:20 ，小口径为 1:10 ；
·结构紧凑轻巧，安装维护方便，流通能力大；
·适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
·专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下 型、混砂专用型等；
·可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
三、仪表分类
1 ．按仪表功能分类， LWGY 系列涡轮流量计可分为 2 大类，即：涡轮流量传感器 / 变送器 ■智能一体化涡轮流量计
2 ．功能说明 ■涡轮流量传感器 / 变送器

   该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（ 4-20mA ）；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、 PLC 、 DCS 等计算机控制系统配合使用。

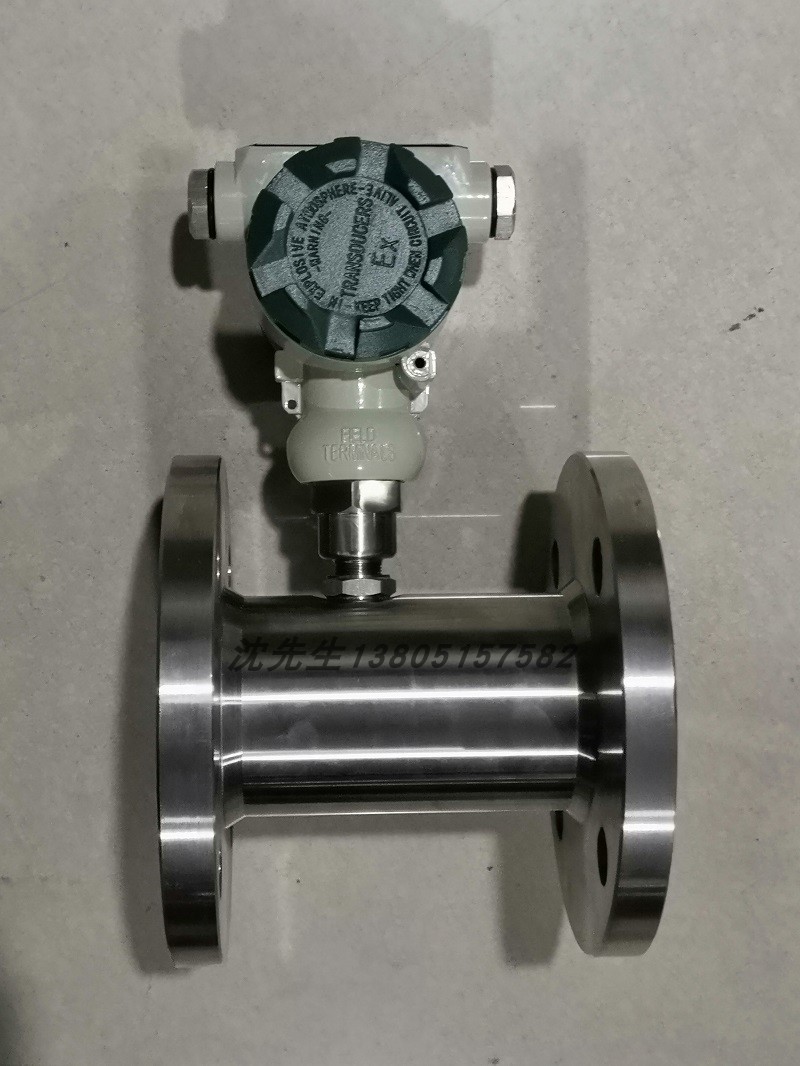

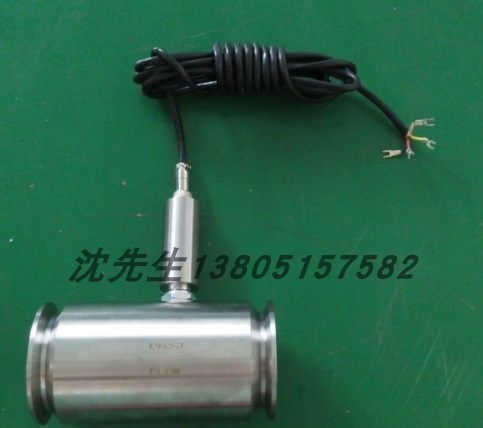

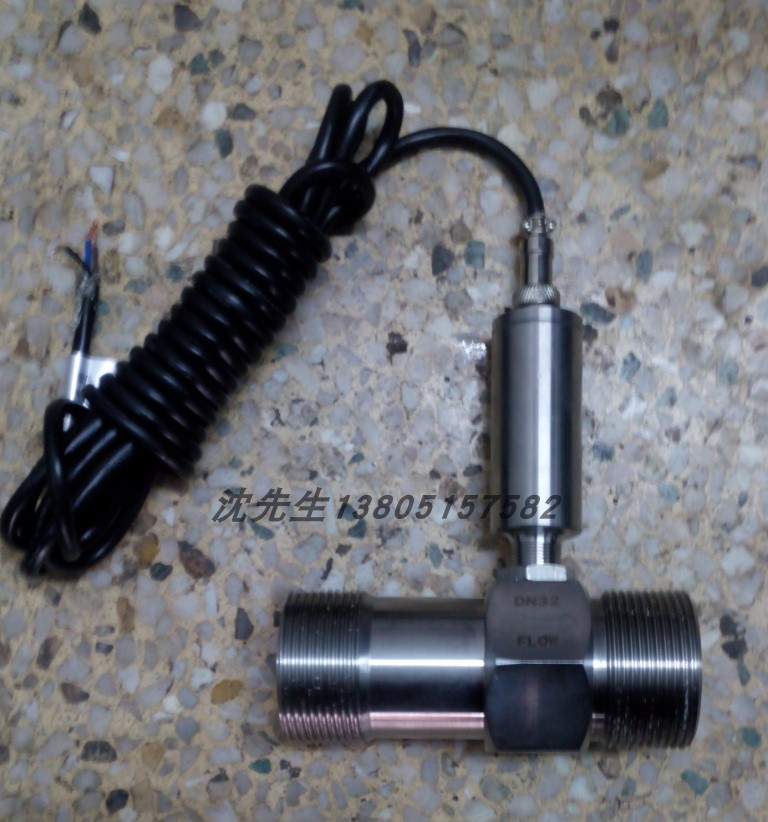

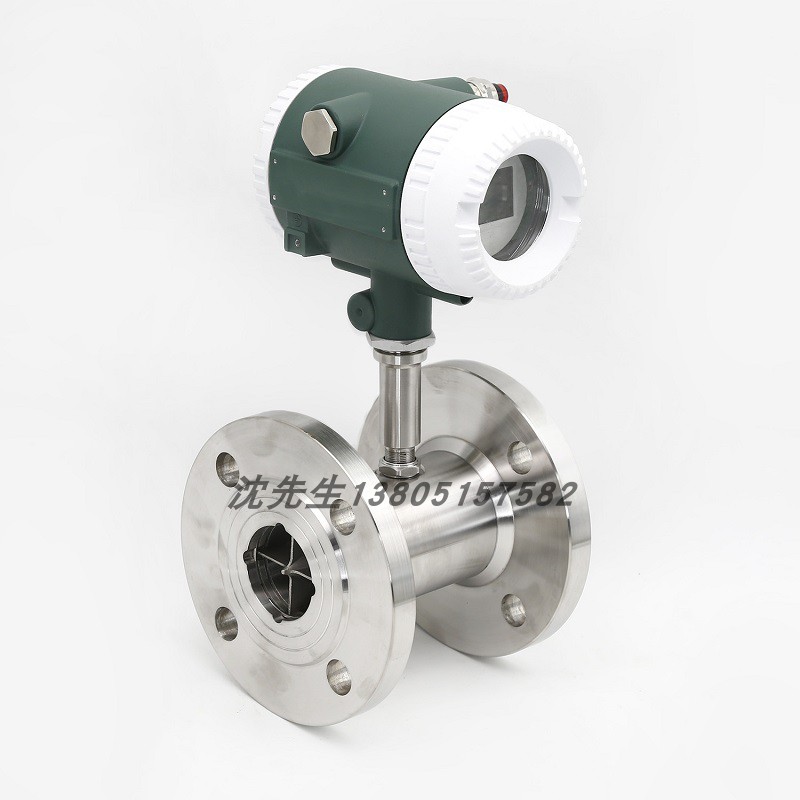

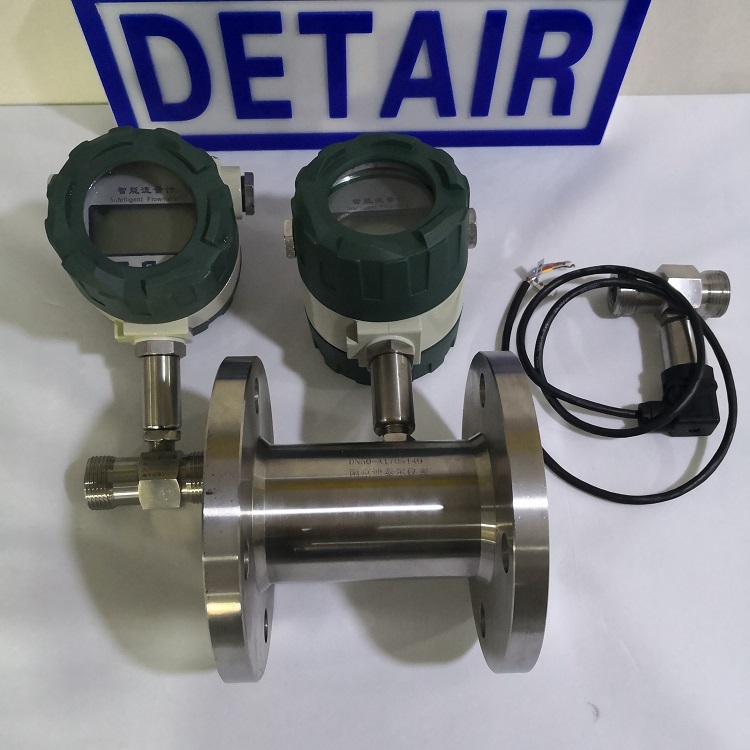

该类涡轮流量产品均分为基本型和防爆型（ ExdIIBT6 ）两种，外形如图

按照不同的输出信号，该类产品可分为 LWGY- □ N 型和 LWGY- □ A 型

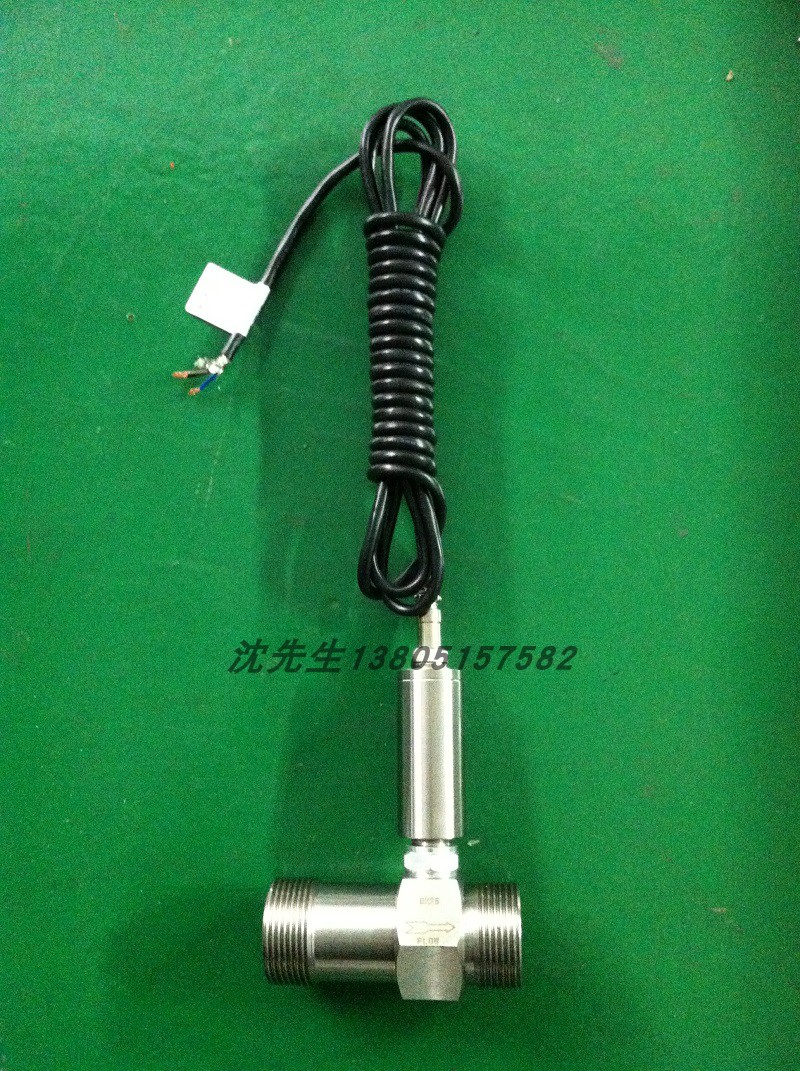

LWGY- □ N 型传感器： 12 ～ 24VDC 供电，三线制脉冲输出，高电平≥ 8V ，低电平≤ 0.8V ；信号传输距离≤ 1000 米；
LWGY- □ A 型变送器： 24VDC 供电，二线制 4-20mA 输出，信号传输距离≤ 1000 。

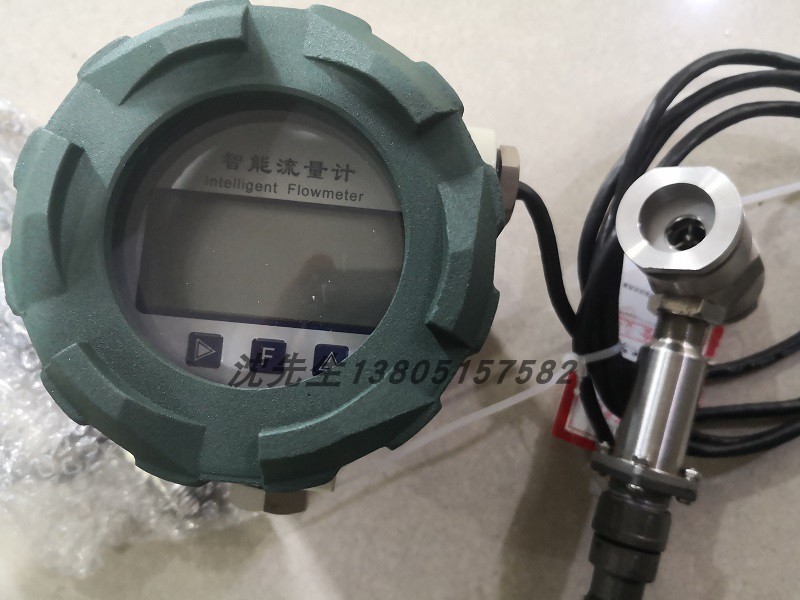

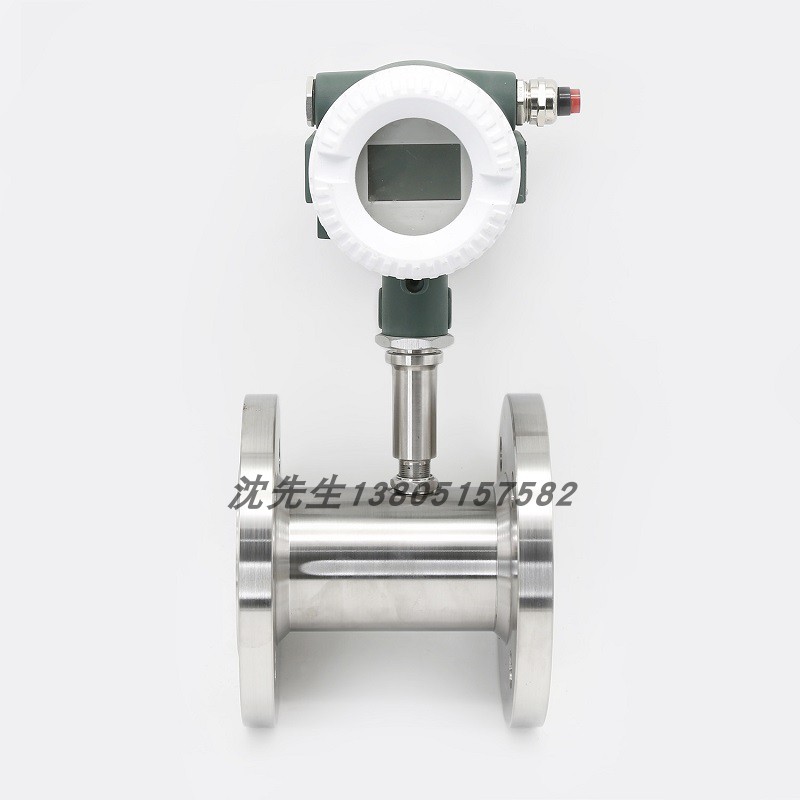

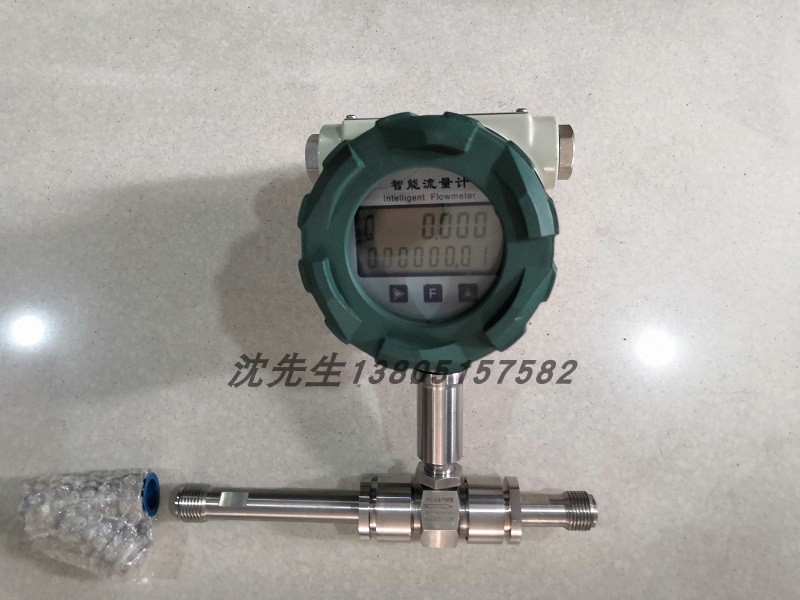

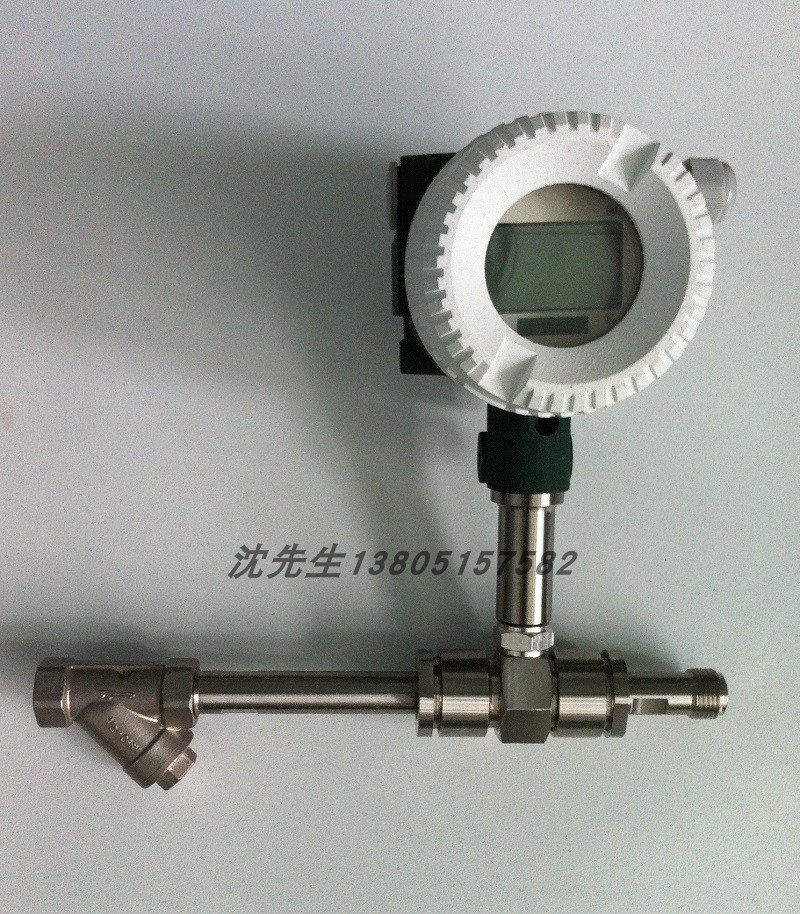

图 3 智能一体化涡轮流量计

      采用的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（ 4 位有效数字）及累积流量（ 8 位有效数字，带清零功能）。所有有效数据掉电后保持 10 年不丢。该类涡轮流量计均为防爆产品，防爆等级为： ExdIIBT6 。该类涡轮流量计按照供电方式、是否具备远传信号输出可分为 LWGY- □ B 型和 LWGY- □ C 型；

LWGY- □ B 型：供电电源采用 3.2V10AH 锂电池（可连续运行 4 年以上）； 无信号输出功能；LWGY- □ C 型：供电电源采用 24VDC 外供电，输出 4-20mA 标准两线制电流信号，并可根据不同的现场需要，可增加 RS485 或 HART 通讯。

1. 基本参数：

仪表口径及连接方式	4 、 6 、 10 、 15 、 20 、 25 、 32 、 40 采用螺纹连接 （ 15 、 20 、 25 、 32 、 40 ） 50 、 65 、 80 、 100 、 125 、 150 、 200 采用法兰连接
精度等级	±1%R 、 ±0.5%R 、 ±0.2%R （需特制）
量程比	1:10 ； 1:15 ； 1:20
仪表材质	304 不锈钢、 316 （ L ）不锈钢等
被测介质温度（ ℃ ）	-20 ～＋ 120 ℃
环境条件	温度－ 10 ～ + 55 ℃ ，相对湿度 5 ％～ 90 ％，大气压力 86 ～ 106Kpa
输出信号	传感器：脉冲频率信号，低电平 ≤ 0.8V 高电平 ≥ 8V 变送器：两线制 4 ~ 20mADC 电流信号
供电电源	传感器： +12VDC 、 +24VDC （可选） 变送器： +24VDC 现场显示型：仪表自带 3.2V 锂电池
信号传输线	STVPV3×0.3 （三线制）， 2×0.3 （二线制）
传输距离	≤ 1000m
信号线接口	基本型：豪斯曼接头，防爆型：内螺纹 M20×1.5
防爆等级	基本型：非防爆产品，防爆型： ExdIIBT6
防护等级	IP65



仪表口径 （ mm ）	正常流量范围 （ m3/h ）	扩展流量范围 （ m3/h ）	常规连接方式 与耐压等级	特制耐压等级（ MPa ） （带径法兰连接方式）
DN 4	0.04 ～ 0.25	0.04 ～ 0.4	螺纹连接 /6.3MPa	10 、 16 、 25
DN 6	0.1 ～ 0.6	0.06 ～ 0.6	螺纹连接 /6.3MPa	10 、 16 、 25
DN 10	0.2 ～ 1.2	0.15 ～ 1.5	螺纹连接 /6.3MPa	10 、 16 、 25
DN 15	0.6 ～ 6	0.4 ～ 8	螺纹连接 /6.3MPa	4.0 、 6.3 、 12 、 16 、 25
			法兰连接
DN 20	0.8 ～ 8	0.45 ～ 9	螺纹连接 /6.3MPa	4.0 、 6.3 、 12 、 16 、 25
			法兰连接
DN 25	1 ～ 10	0.5 ～ 10	螺纹连接 /6.3MPa	4.0 、 6.3 、 12 、 16 、 25
			法兰连接 /2.5MPa
DN 32	1.5 ～ 15	0.8 ～ 15	螺纹连接 /6.3MPa	4.0 、 6.3 、 12 、 16 、 25
			法兰连接 /2.5MPa
DN 40	2 ～ 20	1 ～ 20	螺纹连接 /6.3MPa	4.0 、 6.3 、 12 、 16 、 25
			法兰连接 /2.5MPa
DN 50	4 ～ 40	2 ～ 40	法兰连接 /2.5MPa	4.0 、 6.3 、 12 、 16 、 25
DN 65	7 ～ 70	4 ～ 70	法兰连接 /2.5MPa	4.0 、 6.3 、 12 、 16 、 25
DN 80	10 ～ 100	5 ～ 100	法兰连接 /2.5MPa	4.0 、 6.3 、 12 、 16 、 25
DN 100	20 ～ 200	10 ～ 200	法兰连接 /2.5MPa	4.0 、 6.3 、 12 、 16 、 25
DN 125	25 ～ 250	13 ～ 250	法兰连接 /1.6MPa	2.5 、 4.0 、 6.3 、 12 、 16
DN 150	30 ～ 300	15 ～ 300	法兰连接 /1.6MPa	2.5 、 4.0 、 6.3 、 12 、 16

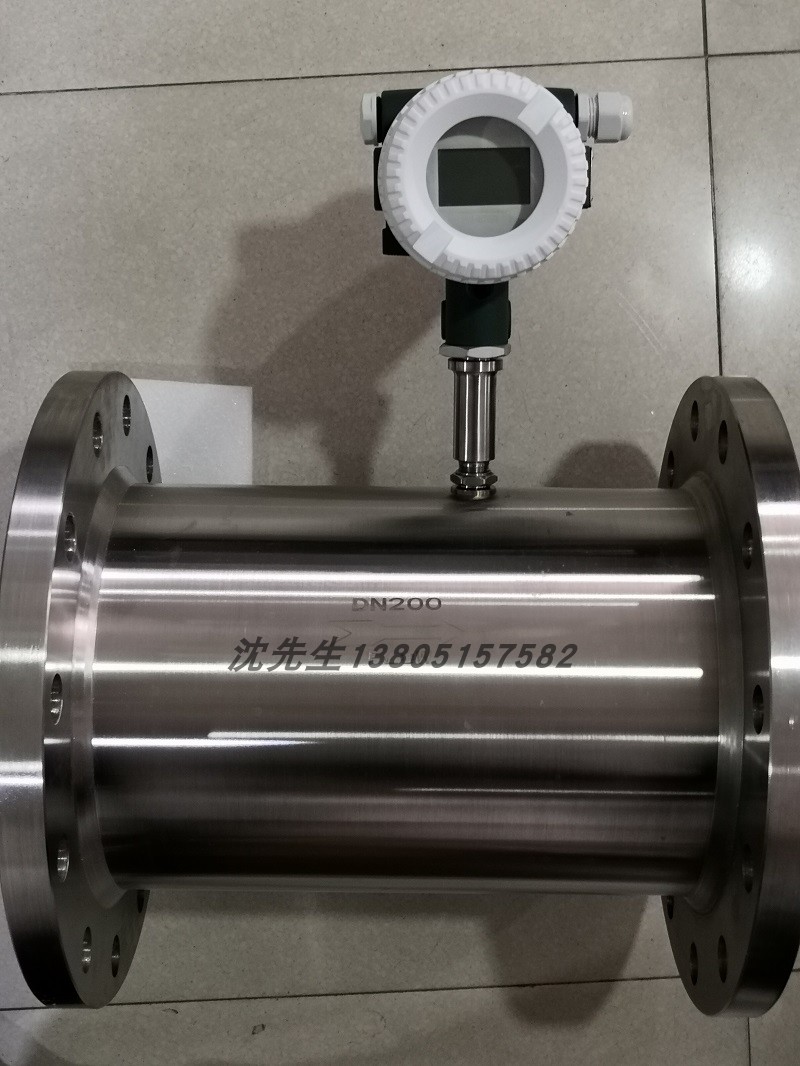

DN 200	80 ～ 800	40 ～ 800	法兰连接 /1.6MPa	2.5 、 4.0 、 6.3 、 12 、 16

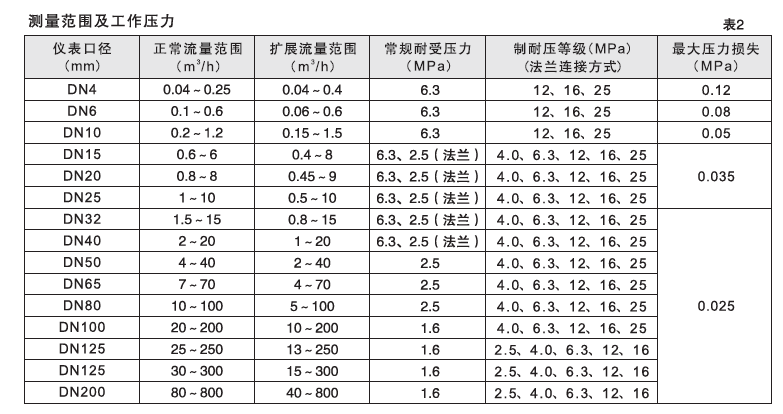

2. 测量范围及工作压力

型 号								说 明
LWGY ─	□	/ □	/ □	/ □	/ □	/ □	/ □
公称 通径	4							4mm
	6							6mm
	10							10mm
	15							15mm
	20							20mm
	25							25mm
	32							32mm
	40							40mm
	50							50mm
	65							65mm
	80							80mm
	100							100mm
	125							125mm
	150							150mm
	200							200mm
类 型		N						传感器型： +12V 或 24V 供电，输出三线制脉冲信号
		A						变送器型： +24V 供电，输出二线制 4 ～ 20mA
		B						智能型：锂电池供电，现场显示无信号输出
		C						智能型： +24V 供电，现场显示并输出二线制 4 ～ 20mA
		C1						智能型： +24V 供电，现场显示并带有 RS486 通讯协议
		C2						智能型： +24V 供电，现场显示并带有 HART 通讯协议
精度等级			05					0.5 级
			10					1.0 级
			02					0.2 级（协商订货，生产周期较长）
涡 轮 类 型				W				扩展测量范围
				S				标准测量范围
材 质					S			304 不锈钢
					L			316 （ L ）不锈钢
防 爆						N		非防爆型
						E		防爆型， Exd Ⅱ BT6
压力等级							N	常规 （参照表 2 ）
							H(x)	高压 （参照表 2 ）

注： DN15 ～ DN40 常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“（ FL ）”
例如，选用一台法兰连接式防爆型涡轮流量计测量柴油，管道为 DN40 、现场需要显示并远传电流信号，要求精度 0.5 级， 304 不锈钢材质，仪表耐压 16MPa 测量范围为标准量程，其产品型号应为： LWGY-40(FL)/C/05/S/S/E/H16

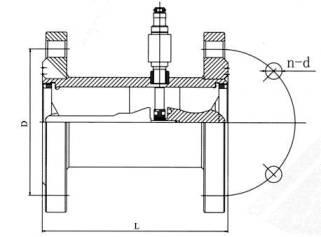

传感器的安装方式根据规格不同，采用螺纹或法兰连接
