JS系列计时器
■ 4位或8位LED显示。小计时单位0.01秒，长计时9999小时59分59秒。
■ 标配三点开关量输入，用于启动计时，停止计时，复位计时值的外部开关控制。
■ 面板控制启动计时，停止计时，复位计时值功能，并可以通过参数设置开放或关闭这些功能，防止误操作。
■ 掉电保持功能，仪表掉电时计时停止，但计时值不丢失。
■ 包括上电自动启动计时，按键或外部启动，外部开关控制等多种计时方式。
■ 可设置的自动复位，手动复位计时值方式。
■ 可选配2点预置时间输出。
■ 可选配通讯接口。
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
① 小计时单位0.01秒，长计时9999小时59分59秒
② 2点预置输出，启动、复位、停止三点开入控制
内容 |
代码说明 |
|
JS/ |
4位或8位显示，1点继电器输出 |
|

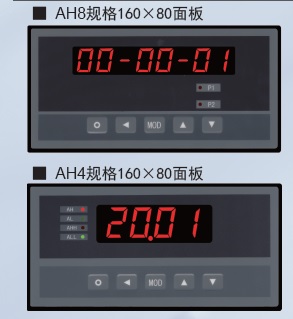

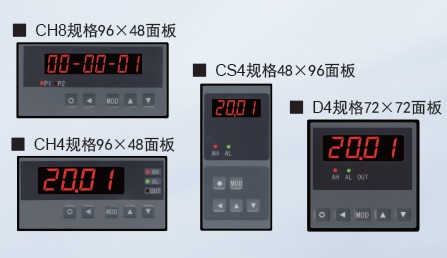

外形
尺寸 |
A— |
160(W)×80(H)×125(L) 或80(W)×160(H)×125(L) |
|
B— |
96(W)×96(H)×112(L) |
|
C— |
96(W)×48(H)×112(L) 或48(W)×96(H)×112(L) |
|
D— |
72(W)×72(H)×112(L) |
|
面板形式 |
H |
横式 |
|
S |
竖式（限4位显示） |
|
F |
方形（限4位显示） |
|
显示位数
（注1） |
4 |
4位显示 |
|
8 |
8位显示 |
|
预置输出点数 |
T□ |
T0:无预置输出 T1～T2：1～2点预置输出 |
|
开关量输入控制 |
K0 |
无开关量输入控制 |
|
K1 |
1点开关量输入，用于启动 |
|
K2 |
2点开关量输入，用于启动、复位 |
|
K3 |
3点开关量输入，用于启动、复位、停止 |
|
通讯接口 |
S0 |
无通讯接口 |
|
S1 |
RS-232接口 |
|
S2 |
RS-485接口 |
仪表电源 |
V0 |
100V AC---240V AC |
|
V1 |
10V DC～36V DC |
|
非标准功能 |
N |
N表示非标功能 |
|
Modbus通讯协议选项 |
-M |
|
|
注：1、4位显示：□□.□□ 时，分或分，秒；
2、8位显示：
□□□□.□□.□□ 时，分，秒或分，秒，1/100秒；
□□－□□－□□ 时，分，秒或分，秒，1/100秒；
