GA24流量计

GA24型玻璃转子流量计

GA24 型流量计有普通型、耐腐型。

1 、主要技术参数:

( 1 )测量范围:水( 20 ℃) 10 ~ 36000L/h

空气( 1.013 × 10 5 Pa 、 20 ℃ ) 0.3 ~ 300m 3 /h

( 2 )范围度: 10 : 1

( 3 )准确度等级: 1.6

( 4 )锥管: NG60 :光管; FG60 :带筋管

长度: 300mm

标尺: DN15 ~ 50 NG60 锥管:毫米标尺及流量标尺

FG 锥管:百分标尺及流量标尺

DN80 :毫米标尺及流量标尺

( 5 )浮子型式: NG60 锥管: A Ⅲ

FG60 锥管: C Ⅲ、 D Ⅲ、 C Ⅲ L 、 D Ⅲ L 、 Z Ⅲ

( 6 )允许被测流体状况

大压力( MPa ) :DN15 、 DN25 : 1.0;DN40:0.9;DN50:0.7;DN80:0.5

工作温度: -20 ℃~ +60 ℃或 0 ℃~ +120 ℃

2 、型号规格

型号规格一( NG60 锥管、 A Ⅲ 浮子)

公称通径 DN

mm

型 号

测 量 范 围

普通型

耐腐型

水( 20 ℃)

L/h

空气( 1.013 × 10 5 Pa,20 ℃)

m 3 /h

15

GA24-15

GA24-15F

4~40

6.3~63

10 ~ 100

12~120

16 ~ 160

20~200

25 ~ 250

30~300

36~360

40 ~ 400

46~460

63 ~ 630

65~650

75~750

0.12~1.2

0.2~2

0.3 ~ 3

0.4~4

0.5 ~ 5

0.6~6

0.8 ~ 8

0.9~9

1.2 ~ 12

2 ~ 20

25

GA24-25

GA24-25F

40~400

50~500

63 ~ 630

80~800

100 ~ 1000

120~1200

160 ~ 1600

200~2000

250 ~ 2500

300~3000

1.6~16

2 ~ 20

2.5~25

3 ~ 30

4~40

5 ~ 50

6 ~ 60

40

GA24-40

GA24-40F

160 ~ 1600

200~2000

250 ~ 2500

300~3000

400 ~ 4000

500~5000

5 ~ 50

6~60

8 ~ 80

9~90

12 ~ 120

50

GA24-50

GA24-50F

250~2500

300~3000

400 ~ 4000

500~5000

630 ~ 6300

800~8000

1000 ~ 10000

1500~15000

10~100

12 ~ 120

16~160

20 ~ 200

30 ~ 300

80

GA24-80

GA24-80F

1600 ~ 16000

2500 ~ 5000

3600 ~ 36000

-----------

型号规格二 (FG60 锥管、 C Ш、 D Ш、 C Ш L 、 D Ш L 、 Z Ш浮子 )

GA24流量计

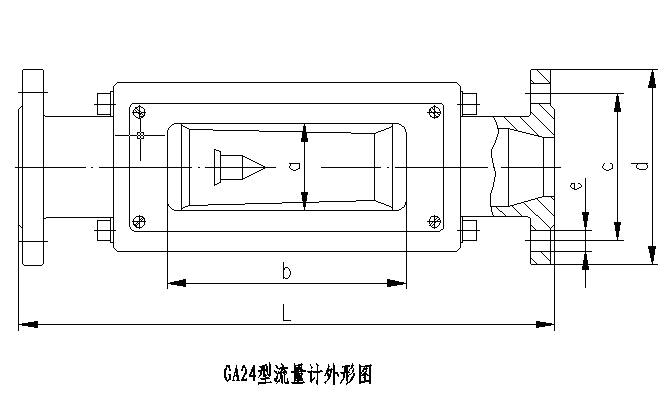

3. 外形及安装连接尺寸

GA24流量计

公称通径 DN

窗口尺寸
a × b

L

C

d

e

重量 kg

15

37 × 302

500

65

95

4×14

6

25

52 × 294

85

115

10

40

64 × 278

110

145

13

50

94 × 266

125

160

4-×18

18

80

132 × 266

150

185

32
