流量开关
流量开关
1.概述：

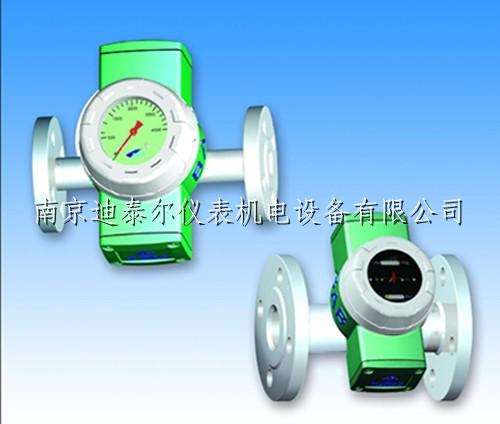

FW58（FW581、FW582、FW583、FW584）系列流量开关，可对各种液体流量进行监测和发讯控制。独特的流线型结构设计、准确稳定的性能，被广泛的应于管道中流量的监测及各种大、中、小型设备的冷却、润滑系统中。例如：发电机组、电动机、轧机、压缩机、传送系统等，当流量超过您设置的预置开关点时，它可以输出一个控制信号。这个预置开关点可以设置在量程中的任何一个位置，开关点在安装后的条件下，也可以很方便的进行调整。因此，它可以广泛的应用于油田、石油炼制、化工、乙烯、制药、冶金、电厂、造纸、食品、制酒、轻工、纺织、工业焊接、水处理等工业流量的监测。
2．特点：
流线型结构设计、坚固耐用。
磁性耦合测量系统。
安装方向任意；垂直、水平安装任意。
多种材料的选择。
测量量程宽广。
清晰的流量显示刻度、读取方便，旋转指针、分度刻度。
测量原理：
采用锥形测量管和测量靶，当流体沿着锥形管通过时，测量靶依据流量的大小而产生位移，测量靶的位移，靠弹簧平衡力的作用下，而产生平衡，通过磁耦合系统传到指示系统，而实现流量的监测和控制。

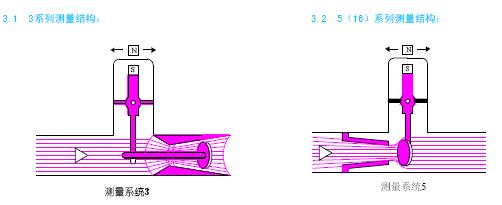

3系列测量结构： 3.2 5（16）系列测量结构：
FW581:
.管螺纹连接3/4-2
.适用于水平、垂直管道
.旋转形式刻度、分度刻度
.1或2个流量限位开关
.测量结构3或5
FW582:
.法兰连接DN15-DN50/65(1/2-2)
.适用于水平、垂直管道
.旋转形式刻度、分度刻度
.1或2个流量限位开关
.测量结构3或5
FS583:
.法兰连接DN80(65)-DN200(3-8)
.适用于水平、垂直管道
.旋转形式刻度、分度刻度
.1或2个流量限位开关
.测量结构16
FW584:
.法兰连接二>DN250(10)
.适用于水平、垂直管道
.旋转形式刻度、分度刻度
"1或2个流量限位开关(内置大功率继电器)
.测量结构16

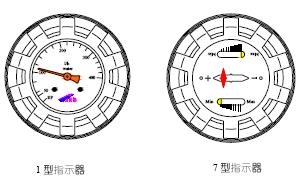

3. 3指示器形式:
FW581, FW582, FW583, FW584标准型流量开关由7型指示器构成。按测量量程划分为1/10分度的刻度盘，可以一般化的观察流量,7型指示器构成的流量开关可不中断管道流，就可以方便地调整开关报警点。
FW581, FW582, FW583流量开关由1型指示器构成。对应测量量程划分为l'h, 1/ nui, m3/h刻度盘，圆形度盘、旋转指针可以方便地观察流量，1型指示器构成的流量开关可不中断管道流量，就可以方便地调整开关报警点。
3.4普通标准型开关技术参数:
FW581-584流量开关可设置有一个或二个控制开关.可在整个测程内进行调整。无特殊要求的一般限位开关K1和K2
的大功率是10VA对于更大触点功率(大1200VA)的要求，我们采用KU!或KU2继电器。
代号一具体形式一技术参数
KI 1个双稳态限位开关.可设置与大与小流量点上大1OVA(Max.200V AC-/ Max.0.5A)
K2 2个双稳态限位开关，可设置与大与小流量点上:大1OVA(Max.200V AC-/ Max.05A)
KV11个带有继电器的双稳态限位开关二大1200VA(Max.250V AC-/ Max. 5A)
KV2 2个带有继电器的双稳态限位开关二大1200VA(Max.250V AC-/ Max. 5A)
控制继电器技术参数
供电:220/1 10/24/24V AC,24V DC
响应时间二(5-20)ms
防护等级二IP65
5隔爆型流a开关技术参数:
.隔爆型流量开关是带有铝合金隔爆外壳的
FW581-584型流垦开关，其防爆性能符合GB38362的规定。
注:隔爆型流且开关，不可带有1型或7型指示器。
.防爆标志Exd ll BT3/T4
.高供电电压220V AC
.大电流0.5A
.电气间隙220VAC时，大于6mm
.爬电距离220VAC时，大于12mm
.高允许表面温度T3:200 'C
.引入装置采用压盘式和管连接式，有外接地螺栓及
接地符号。
.隔爆型流量开关的灌封:a封材料为环氧树脂胶及
玻璃纤维物.干爆时间24小时。
.防护等级:IP65
6高温型流量开关:
.H2型结构可适用于介质温度低于200r-
.H3型结构可适用于介质温度低于30070
.在高温情况下不可以安装FW581-584类型的指示器
及继电器。H2型干簧管安装于不锈钢支架上，H3型
干簧管安装于PTFE支架上.支架直接安在测量客
体壳体上。
.300nun长的连接线由硅胶电缆(H2型)或玻璃纤维
电缆(H3型)组成并配有铸铝接线盒。对于FW581
和FW582, H2类型的密封圈由硅橡胶制成，对于H3
类型都采用焊接结构。
* 注意事项：
隔爆产品在正常或规定故障情况下，以及在允许介质高工作温度下，其产品内外零部件表面不得高于该产品相应温度组别要求的温度。引入装置采用压盘式和管连接式，有外接地螺栓及接地符号，安装时应确保接地正确及接地可靠。
流量表

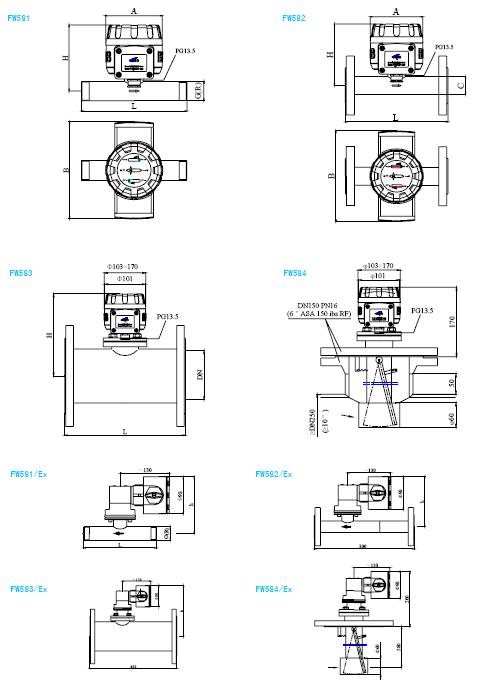

技术参数
7.法兰尺寸表（DIN2501）
FW581采用 GB7306-87密封管螺纹标准
8.安装和使用
安装流量开关在安装之前,首先要清理、清除管道中的杂质、焊渣、杂物、污浊物品，建议采用压缩空气吹扫和洁净水冲洗。
请您注意仪表壳体上标明的流体流向，箭头为流出方向。
建议出、入口安装；相当于口径 5倍的直管段，以保证测量精度。
调试与流量开关点的调整
1. 流量开关在制造厂出厂前已经经过调试和校验，经专职检验人员检验合格出厂。
2. 一次使用和今后使用流量开关时；请您轻轻缓慢打开入口的阀门，以免损坏流量开关。
3. 流量开关的开关点可以在全流量范围内进行调整，可不必断开管道。
4. 3型指示器的调试：拧开外壳，常闭（N/C）触点由绿色窗口指示，常开（N/O）型触点由黑色窗口指示。根据您所需要流量值的控制点，进行测量量程的调整，对于相应的颜色用螺丝刀来调整控制开关的位置。
5. 1型指示器的调试：拧开外壳，根据您所需要流量值的控制点，进行测量量程的调整，对于相应的颜色用螺丝刀来调整控制开关的位置。
8.2维护与一般故障处理
正常状态情况下流量开关可以免维护、维修，如果流体中有杂质、颗粒状物质或悬浮物,将堵塞流量开关的测量体，发生上列现象应及时进行清除清理，再清理的过程中应小心不能损坏流量开关的内部零件，以保证流量开关的正常工作。如果发生故障现场不能处理时，请您不要轻易拆卸，建议您好将流量开关发回制造厂进行检查、修理。请按下列程序进行现场处理。
测量时无指示；首先检查是否有杂质、颗粒状物质或悬浮物会堵塞流量开关的测量体，“有”清除,恢复原状。
流量时有、时无；首先检查是否有测量元件损坏，“有损坏”请同制造厂联系，
测量不准确；首先检查弹簧元件是否损坏，“有损坏”请同制造厂联系，
发生泄漏；首先检查密封是否完好，大的可能性是密封的 O型圈损坏，“有损坏”请更换。
技术参数
FW581管螺纹连接 |
FW582法兰连接 |
指示器 1流量范围（l/h） |
压力损失 △ P amx（kPa） |
|
指示器 7流量范围（l/h） |
压力损失 △ P amx（kPa） |
3/4＂ |
DN15 |
20-160 |
8.5 |
|
60-160 |
35.0 |
|
|
50-400 |
15.0 |
|
100-250 |
35.0 |
|
|
150-1000 |
45.0 |
|
150-400 |
10.0 |
|
|
300-2500 |
45.0 |
|
250-600 |
25.0 |
|
|
- |
- |
|
400-1000 |
10.0 |
1＂ |
DN25 |
200-1600 |
10.0 |
|
600-1600 |
11.0 |
|
|
300-2500 |
20.0 |
|
1000-2500 |
15.0 |
|
|
500-4000 |
40.0 |
|
1600-4000 |
15.0 |
1/2＂ |
DN40 |
500-400 |
7.0 |
|
- |
- |
|
|
800-600 |
11.0 |
|
2500-6000 |
10.0 |
|
|
1200-10000 |
15.0 |
|
4000-10000 |
25.0 |
2＂ |
DN50/60 |
1200-10000 |
8.0 |
|
6000-16000 |
11.0 |
2000-16000 |
25.0 |
|
8000-20000 |
15.0 |
2500-20000 |
35.0 |
|
- |
- |
7500-30000 |
35.0 |
|
- |
- |
FW583法兰连接 |
指示器 7流量范围（m3/h） |
编号 |
指示器 1流量范围（m3/h） |
编号 |
压力损失 △ P amx（kPa） |
DN80 |
10-25 |
16081 |
- |
- |
1.0 |
|
15-40 |
16082 |
10-40 |
16086 |
1.5 |
|
20-50 |
16083 |
12-50 |
16087 |
1.0 |
|
25-60 |
16084 |
16-60 |
16088 |
1.0 |
|
30-70 |
16085 |
20-70 |
16089 |
1.0 |
DN100 |
15-40 |
16101 |
- |
- |
1.0 |
|
25-60 |
16102 |
15-60 |
16106 |
2.0 |
|
30-80 |
16103 |
20-80 |
16107 |
1.5 |
|
40-100 |
16104 |
25-100 |
16108 |
2.0 |
|
50-120 |
16105 |
30-120 |
16109 |
3.0 |
DN125 |
25-80 |
16121 |
- |
- |
2.0 |
40-100 |
16122 |
25-100 |
16126 |
2.5 |
50-120 |
16123 |
30-120 |
16127 |
2.5 |
60-150 |
16124 |
40-150 |
16128 |
2.5 |
70-200 |
16125 |
45-180 |
16129 |
3.0 |
|
40-100 |
16151 |
- |
- |
3.0 |
60-150 |
16152 |
40-150 |
16156 |
3.0 |
70-200 |
16153 |
45-180 |
16157 |
3.5 |
90-220 |
16154 |
60-220 |
16158 |
3.5 |
100-250 |
16155 |
65-250 |
16159 |
3.0 |
|
60-150 |
16201 |
- |
- |
3.5 |
70-200 |
16202 |
- |
- |
4.0 |
80-220 |
16203 |
50-220 |
16205 |
4.5 |
100-250 |
16204 |
70-250 |
16206 |
4.0 |
FW584 |
流体流速（m/s） |
刻度比率 |
|
0.2-0.4 |
1:2 |
DN250（10＂） |
0.4-1 |
1:2.5 |
1-4 |
1:4 |
4 |
1:4 |
|
FW581 |
FW582 |
FW583 |
FW584 |
测量范围（）流量（m3/h）流速（m/s） |
0.15-30 - |
0.15-30 - |
20-250 - |
-0.35-4 |
连接 |
|
|
|
|
管螺纹（G＂）(R) |
3/4＂ -2＂ |
- |
- |
- |
法兰 DIN,HG, |
- |
DN15-DN50（65） |
DN80（65）-DN200 |
DN150管道安装 |
GB,ANSI,JIS |
- |
1/2＂ -2＂（2 1/2＂） |
3＂（2 1/2＂）-8＂ |
6＂ |
测量系统 |
|
|
|
|
靶片、锥形管 |
3 |
3 |
- |
- |
靶片、喷嘴 |
5 |
5 |
- |
- |
靶片 |
- |
- |
16 |
16 |
指示分度刻度旋转刻度 |
7 1 |
7 1 |
7 1 |
7 - |
流体流向 |
|
|
|
|
垂直 /自下而上 |
VU |
VU |
VU |
- |
/自上而下 |
UD |
UD |
UD |
- |
水平 /任意方向 |
H |
H |
H |
H |
大操作压力 |
|
|
|
|
标准型 |
|
|
|
|
管螺纹 |
4.0MPa |
- |
- |
- |
法兰 DIN2501 |
- |
4.0MPa, 1.6MPa(DN65) |
1.6MPa, 4.0MPa(DN80) |
1.6MPa |
|
|
|
1.0MPa(DN200) |
|
ANSI |
- |
150 lbs(2 1/2＂) |
150 lbs(8＂) |
|
特殊要求 |
根据要求 |
根据要求 |
根据要求 |
根据要求 |
介质温度（℃） |
|
|
|
|
标准 |
≤ 85 |
≤ 85 |
≤ 85 |
≤ 85 |
通风壳体 |
≤ 100 |
≤ 100 |
≤ 100 |
≤ 100 |
高温类型 |
|
|
|
|
（无指示器）H2 |
≤ 200 |
≤ 200 |
≤ 200 |
≤ 200 |
H3 |
≤ 300 |
≤ 300 |
≤ 300 |
≤ 300 |
介质粘度 mPa.s标准特殊类型 |
≤ 30＞ 30 |
≤ 30＞ 30 |
≤ 30＞ 30 |
≤ 30＞ 30 |
开关点的重复性 |
± 2.5% |
± 2.5% |
± 2.5% |
± 2.5% |
流量测量精度（指示器 1） |
± 12% |
± 12% |
± 12% |
± 12% |
