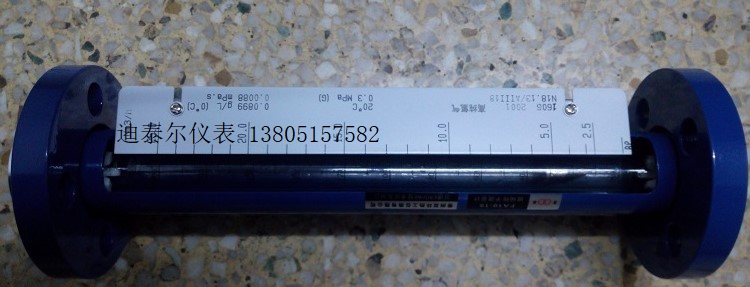

VA / FA / SA10 型玻璃转子流量计
va fa sa 这三种流量有普通型、耐腐型及多种连接方式。 va型为螺纹式，fa型为法兰型，sa型为软管连接式。
1 、主要技术参数：
（ 1 ）测量范围：水（ 20 ℃ ） 10 ～ 15000L / h
空气（ 1.013 × 10 5 Pa 、 20 ℃ ) 0.3 ～ 300m 3 / h
（ 2 ）范围度： 10 ： 1
（ 3 ）准确度等级： 1.6
（ 4 ）锥管： NG60 ：光管； FG60 ：带筋管
长度： 300mm
标尺： DN15 ～ 50 NG60 锥管：毫米标尺及流量标尺
FG60 锥管：百分标尺及流量标尺
（ 5 ）浮子型式： NG60 锥管： A Ⅲ
FG60 锥管： C Ⅲ、 D Ⅲ、 C Ⅲ L 、 D Ⅲ L 、 Z Ⅲ
（ 6 ）允许被测流体状况
大压力（ MPa ） :DN15 、 DN25 ： 1.0;DN40:0.9;DN50:0.7;
工作温度： -20 ℃～ + 60 ℃ 或0 ℃～ +120 ℃
2 、型号规格
型号规格一（ NG60 锥管、 A Ⅲ 浮子）
公称通径 DN
mm |
型 号 |
测 量 范 围 |
普通型 |
耐腐型 |
水（ 20 ℃ ）
L / h |
空气 （ 1.013 × 10 5 Pa, 20 ℃ ）
m 3 / h |
15 |
VA / SA /FA10-15 |
VA / SA /FA10 -15F |
4 ～ 40
6.3 ～ 63
10 ～ 100
12 ～ 120
16 ～ 160
20 ～ 200
25 ～ 250
30 ～ 300
36 ～ 360
40 ～ 400
46 ～ 460
63 ～ 630
65 ～ 650
75 ～ 750 |
0.12 ～ 1.2
0.2 ～ 2
0.3 ～ 3
0.4 ～ 4
0.5 ～ 5
0.6 ～ 6
0.8 ～ 8
0.9 ～ 9
1.2 ～ 12
2 ～ 20 |
25 |
VA / SA /FA10-25 |
VA / SA /FA10 -25F |
40 ～ 400
50 ～ 500
63 ～ 630
80 ～ 800
100 ～ 1000
120 ～ 1200
160 ～ 1600
200 ～ 2000
250 ～ 2500
300 ～ 3000 |
1.6 ～ 16
2 ～ 20
2.5 ～ 25
3 ～ 30
4 ～ 40
5 ～ 50
6 ～ 60 |
40 |
VA / SA /FA10-40 |
VA / SA /FA10 -40F |
160 ～ 1600
200 ～ 2000
250 ～ 2500
300 ～ 3000
400 ～ 4000
500 ～ 5000 |
5 ～ 50
6 ～ 60
8 ～ 80
9 ～ 90
12 ～ 120 |
50 |
VA / SA /FA10-50 |
VA / SA /FA10 -50F |
250 ～ 2500
300 ～ 3000
400 ～ 4000
500 ～ 5000
630 ～ 6300
800 ～ 8000
1000 ～ 10000
1500 ～ 15000 |
10 ～ 100
12 ～ 120
16 ～ 160
20 ～ 200
30 ～ 300 |
型号规格二 (FG60 锥管、 C Ш、 D Ш、 C Ш L 、 D Ш L 、 Z Ш浮子 )
公称
通径
DN
mm |
型号 |
测量范围 |
水 ( 20 ℃ )L / h |
空气 (1.013 × 10 5
Pa ， 20 ℃ )m 3/ h |
普通型 |
耐腐型 |
浮子 |
浮子 |
C Ш |
D Ш |
C Ш L |
D Ш L |
Z Ш |
D Ш |
D Ш L |
15 |
VA / SA/ FA10-15 |
VA / SA/ FA10- -15F |
16 ～ 160
25 ～ 250
40 ～ 400 |
20 ～ 200
30 ～ 300
46 ～ 460 |
10 ～ 100
16 ～ 160
25 ～ 250 |
12 ～ 120
19 ～ 190
30 ～ 300 |
19 ～ 190
36 ～ 360
65 ～ 650 |
0.6 ～ 6
0.9 ～ 9
1.3 ～ 13 |
0.4 ～ 4
0.6 ～ 6
0.9 ～ 9 |
25 |
VA / SA/ FA10--25 |
VA / SA/ FA10- -25F |
63 ～ 630
100 ～ 1000
160 ～ 1600 |
80 ～ 800
120 ～ 1200
200 ～ 2000 |
40 ～ 400
63 ～ 630
100 ～ 1000 |
50 ～ 500
80 ～ 800
120 ～ 1200 |
100 ～ 1000
170 ～ 1700
300 ～ 3000 |
2.2 ～ 22
3.8 ～ 38
6 ～ 60 |
1.6 ～ 16
2.5 ～ 25
4 ～ 40 |
40 |
VA / SA/ FA10--40 |
VA / SA/ FA10- -40F |
250 ～ 2500 |
300 ～ 3000 |
160 ～ 1600 |
200 ～ 2000 |
500 ～ 5000 |
9 ～ 90 |
6 ～ 60 |
50 |
VA / SA/ FA10--50 |
VA / SA/ FA10- -50F |
400 ～ 4000
630 ～ 6300 |
500 ～ 5000
800 ～ 8000 |
250 ～ 2500
400 ～ 4000 |
300 ～ 3000
500 ～ 5000 |
800 ～ 8000
1500 ～ 15000 |
15 ～ 150
22 ～ 220 |
10 ～ 100
16 ～ 160 |

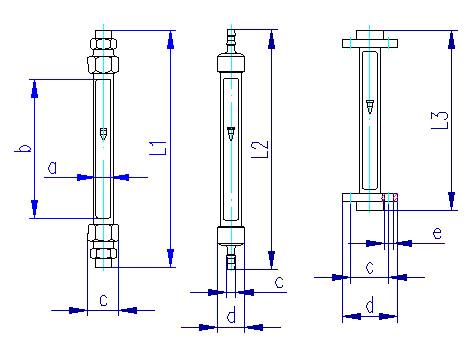

3. 外形及安装连接尺寸如下：
