CHJ流量积算仪
■ CHJ是经济型，配接脉冲输出的变送器，标配变送器电源及2点瞬时流量报警输出。
■ 用于气体和蒸汽积算时，一般应选择带温度、压力补偿运算的XSJB或XSR22FC。
■ XSJB有160×80和96×96两种尺寸，XSJ有160×80、96×96及96×48三种尺寸，其他系列产品均只有160×80一种尺寸。
■ 定量控制仪中，XSJD和XSR23配接脉冲输出的变送器。
XSJDL可配接脉冲及电流、电压输出的变送器。
■ 如果仪表万一发生故障不能读出累积流量（热量），可能导致纠纷时，应采取必要措施记录故障前的累积值：
① 利用仪表的累积量脉冲输出，外接计数器。（XSJ可选配该功能）
② 利用计算机从通讯口定时读累积量并保存。（除CHJ外，其他系列均可选配通讯接口）
③ 外接打印机，定时打印。（除CHJ外，其他系列积算仪均可选配打印接口及打印单元）
④ 利用仪表通讯接口外接辅机（XSR22FC和XSR22HC可选配该功能）
■ 配接涡街、涡轮等脉冲输出的流量传感器。
■ 累积流量8位显示，瞬时流量6位显示。
■ 累积流量精度：±1个脉冲。瞬时流量精度0.2级。
■ 测量控制速度每秒5次。
■ 报警状态、工程量单位指示灯。
■ 标配2点瞬时流量报警输出。
■ 8段折线修正功能，小信号切除功能。
.jpg)
.jpg)
.jpg)

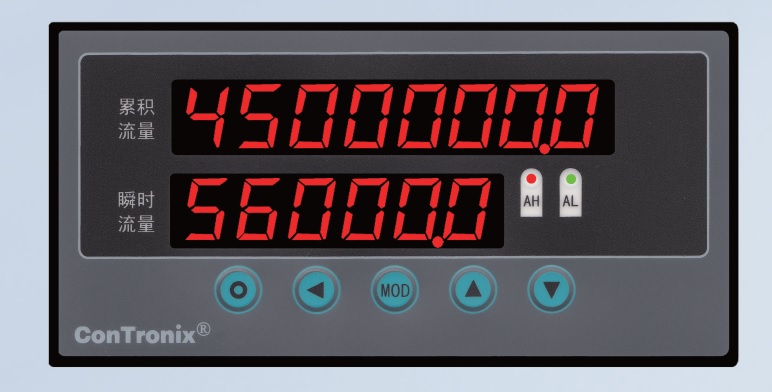

CHJ智能流量累积仪，接受涡街,涡轮脉冲信号，瞬时流量按脉冲周期计算和累积流量按脉冲个数计算，是专业适应脉冲输入的流量累积仪。
自侦定流量大小，根据流量确定小数点浮动，瞬时流量分辨率高。
只设流量系数既可工作，具备调校简单 ，测量精度高，可靠性强。
具有数字滤波克服流量波动功能，不影响累积流量计算。
7段折线运算功能有效提高系统的测量、控制精度。

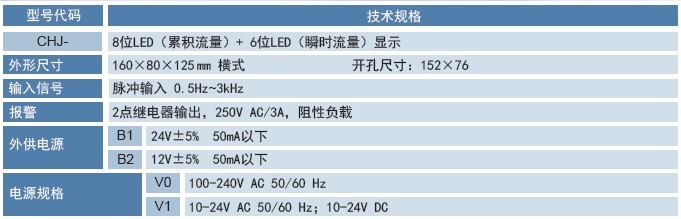

内容 |
代码及说明 |
CHJ |

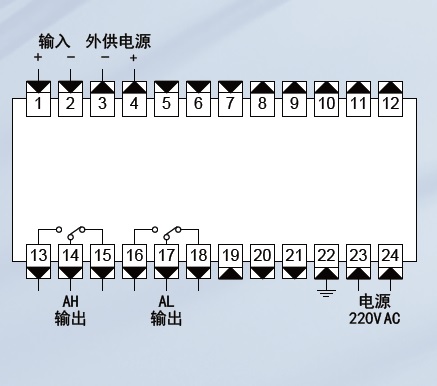

尺寸：160×80×125，脉冲输入，2点报警，一路外供24V，仪电220V AC |
特殊说明 |
外供12V DC 订货需注明 |
XSJ系列流量积算仪
① 适合不需温度、压力补偿的流量测量和积算；
② 配接各类电流、电压或脉冲输出的流量变送器；
③ 8位累积量，4位或5位（可做非标）瞬时量显示，基本误差优于±0.2%F·S；
④ 8段折线校正变送器非线性功能；
内容 |
代码及说明 |
XSJ/ |
双显示，外供变送器电源 |
外型尺寸 |
A— |
横式160×80×125或竖式80×160×125 |
B— |
96×96×112 |
C— |
96×48×112 |
面板形式 |
H |
横式 |
S |
竖式 |
F |
方形 |
显示方式 |
1 |
8位LED单显示，累积值、瞬时值切换显示（限C型仪表） |
2 |
8位+ 4位LED双显示，累积值，瞬时值同时显示（限A、B型） |
输入信号（注1） |
I |
直流电流 |
V |
直流电压 |
K |
脉冲输入 |
报警点数量 |
T□ |
T0:无报警 T1～T2：1～2点报警 |
外供电源 |
B0 |
无外供电源 |
B1 |
外供 24V DC，误差小于±5%，50mA |
B2 |
外供 12V DC，误差小于±5%，50mA |
B3 |
其它 |
变送输出
(独立供电，全隔离)（注2） |
A0 |
无输出 |
A1 |
电流输出(4～20）mA、（0～10）mA或（0～20）mA |
A2 |
电压输出(0～5）V、（1～5）V |
A3 |
电压输出(0～10）V |
A4 |
其它输出 |
通讯接口（注2） |
S0 |
无通讯接口 |
S1 |
RS-232接口 |
S2 |
RS-485接口 |
仪表电源 |
V0 |
100V AC ～240V AC |
V1 |
10V DC ～36V DC |
打印功能（限A、B型仪表）（带硬件时钟） |
P |
打印接口 |
P1 |
一体化打印（需定制） |
停电记录功能（限双显示仪表,不带可省略）（注3） |
D |
D表示带停电记录功能 |
累积量脉冲输出 |
0 |
0表示有累积量脉冲输出功能 |
非标准功能（注4） |
N |
N表示非标功能 |
Modbus通讯协议选项 |
-M |
|
注：1、标准范围输入信号：
输入信号类型 |
量程范围 |
输入信号类型 |
量程范围 |
电
压 |
0～5VDC |
-1999～9999 |
电
流 |
4～20mA |
-1999～9999 |
1～5VDC |
0～10mA |
0～10VDC |
0～20mA |
2、① 通讯和打印不能同时选择。
② 96×96和96×48的仪表，同时具备变送和通讯功能时，只能1点报警；
3、停电记录限A、B型仪表。
4、按使用要求，包括5位瞬时量显示，脉冲和模拟量输入适用等。
