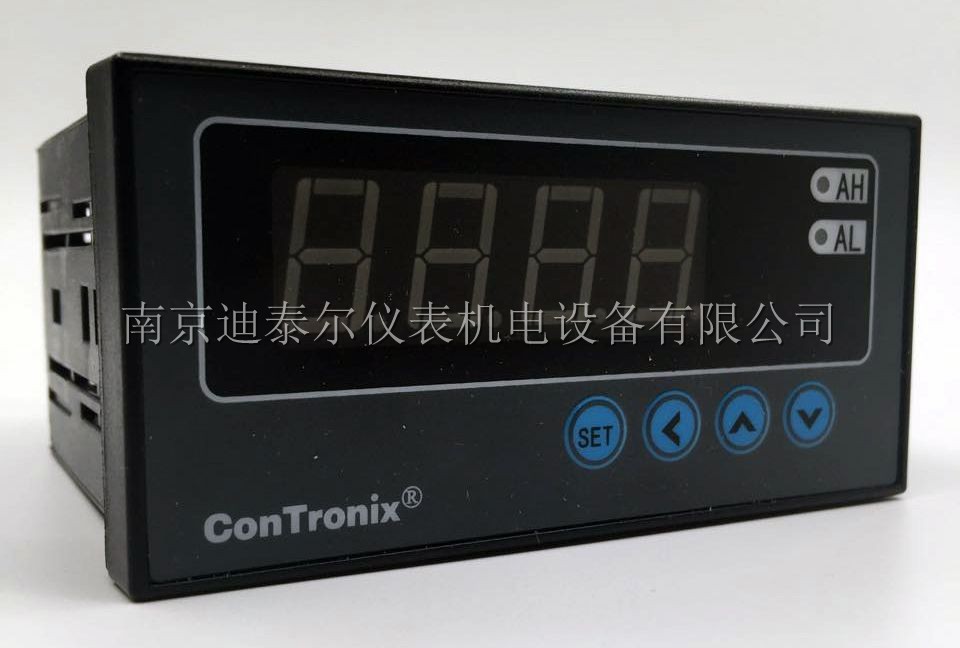

CH6经济型过程仪表
1 、CH6 系列数显仪与各类模拟量输出的传感器、变送器配合,完成温度、压力、液位、成分等物理量的测量、变换、显示和控制
2 、误差小于0.5 %F.S ,并具备调校、数字滤波功能
3 、适用于标准电压、电流、热电阻、热电偶等信号类型
4 、2 点报警输出,上限报警或下限报警方式可选择。报警灵敏度独立设定
5 、变送输出(选项),能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用
6 、电源:85V AC~265V AC , 100VDC~ 380VDC ,功耗小于4W ;10VDC ~ 36VDC ,功耗小于6W

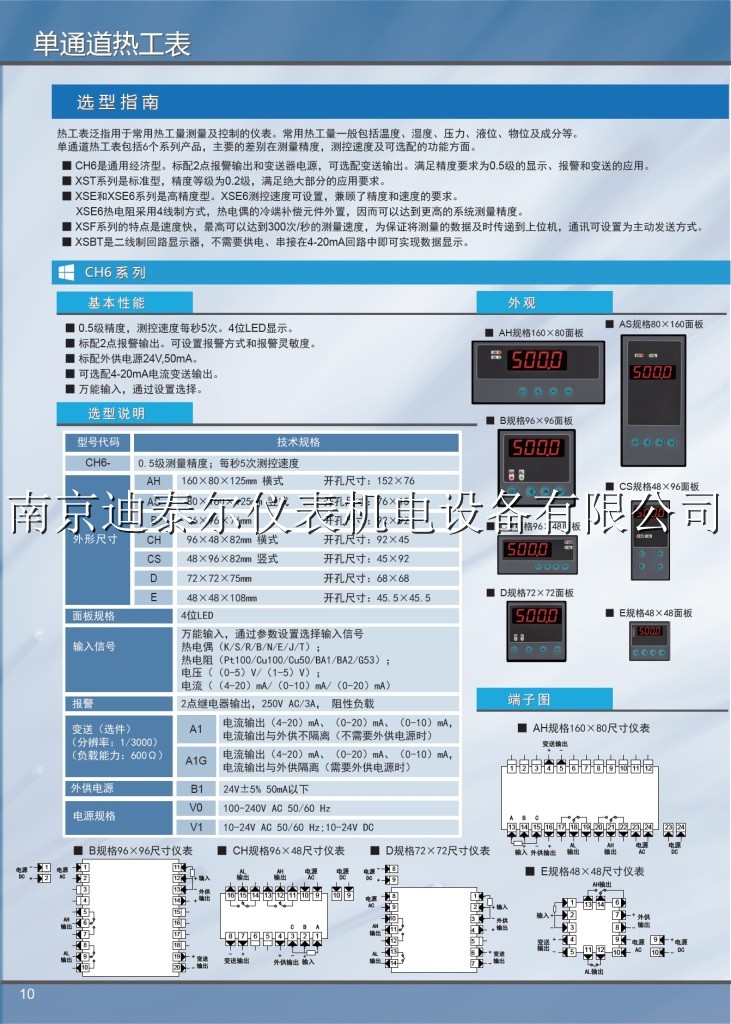

热工表泛指用于常用热工量测量及控制的仪表。常用热工量一般包括温度、湿度、压力、液位、物位及成分等。
单通道热工表包括6个系列产品,主要的差别在测量精度,测控速度及可选配的功能方面。
■ CH6是通用经济型。标配2点报警输出和变送器电源,可选配变送输出。满足精度要求为0.5级的显示、报警和变送的应用。
■ XST系列是标准型,精度等级为0.2级,满足绝大部分的应用要求。
■ XSE和XSE6系列是高精度型。XSE6测控速度可设置,兼顾了精度和速度的要求。
XSE6热电阻采用4线制方式,热电偶的冷端补偿元件外置,因而可以达到更高的系统测量精度。
■ XSF系列的特点是速度快,高可以达到300次/秒的测量速度,为保证将测量的数据及时传递到上位机,通讯可设置为主动发送方式。
■ XSBT是二线制回路显示器,不需要供电、串接在4-20mA回路中即可实现数据显示。

■ 0.5级精度,测控速度每秒5次。4位LED显示。
■ 标配2点报警输出。可设置报警方式和报警灵敏度。
■ 标配外供电源24V,50mA。
■ 可选配4-20mA电流变送输出。
■ .输入,通过设置选择。

CH6

CH6

CH6系列数显仪使用说明
1、概述
CH6系列数显仪与各类模拟量输出的传感器、变送器配合,完成温度、压力、液位、成分等物理量的测量、变换、显示和控制
误差小于0.5%F.S,并具备调校、数字滤波功能
适用于标准电压、电流、热电阻、热电偶等信号类型
2点报警输出,上限报警或下限报警方式可选择。报警灵敏度独立设定
变送输出(选项),能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用

2、型号规格


内容

代 码

说 明

CH6/



数显仪

外形尺寸

A—



160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)

B—



96(W)×96(H)×76(L)

C—



96(W)×48(H)×82(L) 或48(W)×96(H)×82(L)

D



72(W)×72(H)×75(L)

E



48(W)×48(H)×108(L)

面板形式

H



横式

S



竖式

F



方形

显示颜色

R



红色

报警

T



2点报警输出

变送输出

A0



无变送输出

A1



电流输出

A2



电压输出

外供变送器电源

B0



无外供电源

B1



外供 24V

B2



外供 12V

出厂预设
输入信号

E

热电偶输入

R

热电阻输入

I

直流电流

V

直流电压



3、技术规格
3、技术规格
电 源:85V AC~265V AC,100V DC~380V DC,功耗小于4W
工作环境:0℃~50℃,湿度低于85%R.H,无结露。
显示范围:-1999~9999,小数点位置可设定
输入信号类型:.输入,可通过设定选择
注:0~10VDC输入,订货时需说明,此时仪表不能.输入

输入信号类型

量程范围

输入信号类型

量程范围


0~5VDC

-1999~9999


4~20mA

-1999~9999

1~5VDC

0~10mA

0~10VDC

0~20mA



Pt100

-200.0~500.0℃



K

-100~1300℃

Cu100

-50.0~150.0℃

S

0~1700℃

Cu50

-50.0~150.0℃

R

0~1700℃

BA1

-200.0~650.0℃

B

500~1800℃

BA2

-200.0~500.0℃

E

-100~800℃

G53

-50.0~150.0℃

J

-100~1100℃



T

-100~400℃

基本误差:小于0.5%F.S
测量控制周期:0.2秒
报警输出:2点继电器输出,触点容量220V AC,3A
变送输出
光电隔离
4mA~20mA,0mA~10mA,0mA~20mA直流电流输出,通过设定选择。负载能力大于600Ω
1V~5V,0V~5V,0V~10V直流电压输出,需订货时注明
输出分辨力:1/1000,误差小于±0.5% F.S
★ 变送输出为选项功能,只有订购选择后,仪表才具有此功能。

外供电源
用于给变送器供电,输出值与标称值的误差小于±5%,负载能力大于50mA
其它规格,需在订货时注明

CH6系列数显仪

①与各类模拟量输出的传感器、变送器配合,完成温度、压力、液位、成分等物理量的测量、变换、显示和控制

②误差小于0.5%F·S,并具备调校、数字滤波功能

③适用于标准电压、电流、热电阻、热电偶等信号类型

④2点报警输出,上限报警或下限报警方式可设定。报警灵敏度独立设定。

⑤变送输出(选装),能将测量、变换后的显示值以标准电流3001电压形式输出供其它设备使用。

内容

代码说明

CH6/

单显示、2点报警,外供24V

外形尺寸

A—

160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)

B—

96(W)×96(H)×76(L)

C—

96(W)×48(H)×82(L) 或48(W)×96(H)×82(L)

D—

72(W)×72(H)×75(L)

E—

48(W)×48(H)×108(L)

面板形式

H

横式

S

竖式

F

方形

显示颜色

R

红色

报警

T

2点报警输出

变送输出 (注1)

A0

无变送输出

A1

电流输出,设定选择4mA~20mA,0mA~10mA,0mA~20mA

A prefix = st1 1G

电流输出,外供和变送要求隔离时选该项

外供变送器电源

B1

外供 24V/50mA

B2

外供 12V/50mA 非标功能,订货请注明,收费见(注1)

仪表电源

V0

100V AC ~240 V AC

V1

10V DC ~36V DC





































2、变送输出:

光电隔离,输出分辨力1/3000,误差小于±0.2% F.S

负载能力大于600Ω。

3、标准范围输入信号(订货须注明),未注明出厂默认为“.输入,PT100出厂设置”。

标准信号及量程列表



输入信号类型

量程范围

输入信号类型

量程范围

0~5VDC

-1999~9999

4~20mA

-1999~9999

1~5VDC

0~10mA

0~10VDC

0~20mA

Pt100

-200.0~500.0℃

K

-100~1300℃

Cu100

-50.0~150.0℃

S

0~1700℃

Cu50

-50.0~150.0℃

R

0~1700℃

BA1

-200.0~650.0℃

B

500~1800℃

BA2

-200.0~500.0℃

N

-100~1300℃

G53

-50.0~150.0℃

E

-100~800℃



J

-100~1100℃



T

-100~400℃
