LFZB分流玻璃转子流量计

分流玻璃转子流量计

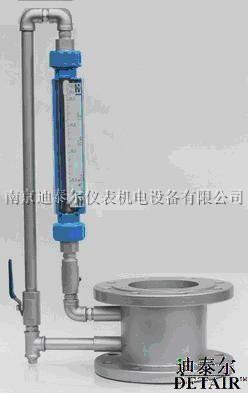

  分流玻璃转子流量计是以主管道的孔板与分流管道的转子流量计相组合,用测量分流管道的分流流量,而得到主管道流量的直读式流量仪表。因它可用较小口径的转子流量计来测量较大的流量,使仪表结构简单,体积小、重量轻、是一种理想的大流量测量仪表。

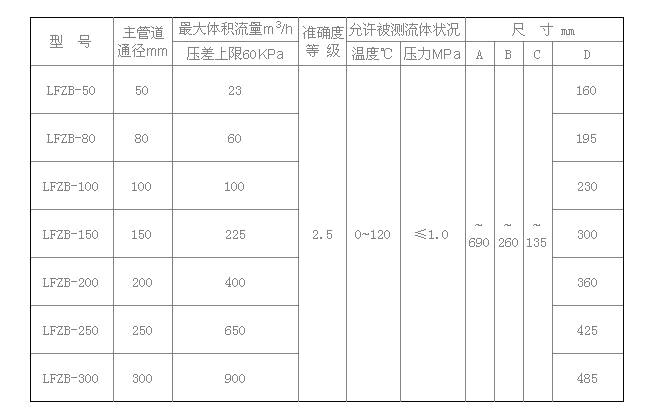

1. 型号规格及主要技术参数见表 1

分流玻璃转子流量计

注:范围度为5:1,测量介质为水(20 ℃ )

分流玻璃转子流量计

分流玻璃转子流量计



   玻璃管浮子流量计按被测流体通过浮子流量计的量分类类型(1)全流型即被测流体全部流过浮子流量计的仪表。(2)分流型相对于全流型只有部分被测流体流过浮子等流量检测部分。分流型浮子流量计由装在主管道上标准孔板(或均速管)和较小口径浮子流量计组合而成,应用于管径大于 50 ~的较大流量和只要就地指示的场所,价格低廉。分流型浮子流量计结构上分为分离型和一体型两种。

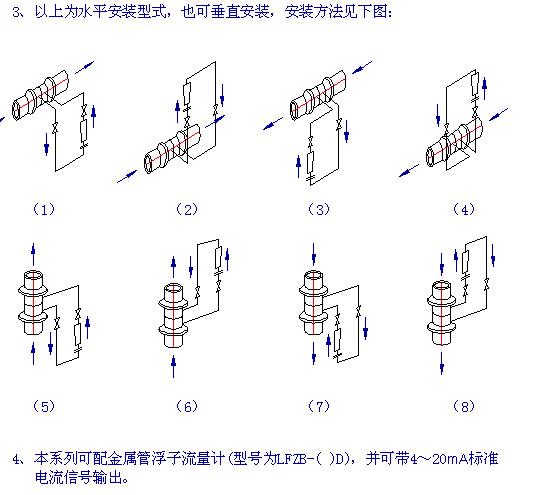

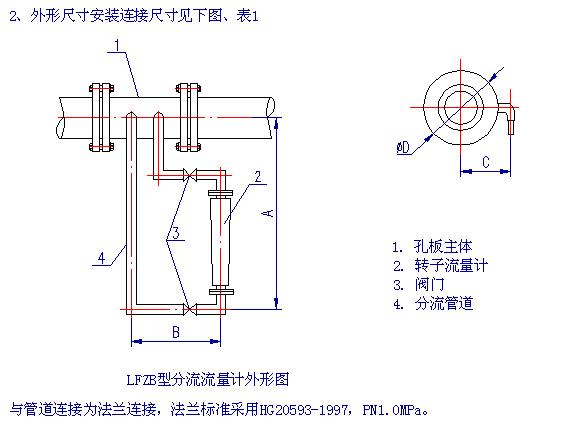

  一体型仪表将孔板和浮子流量计组装在短管段上,直接装到待测管道,原理与结构示意如图 6 . 10 所示,安装方便。有适用于水平和垂直管道两种结构,但均只能安装在便于读取仪表示值的场所。主管道管径通常为 50 – 300mm ,孔板的孔径比在0.3--0.7之间,差压在 0.6一100kPa 之间,浮子流量计口径为 10--25mm 。

  分流型浮子流量计的选用流速可比全流型高,液体可达2.5-3 m/s ,甚至高达 4 一5m/s 。由于分流管中置有限流小孔板,起到补偿主孔板流量和差压间平方根非线性关系,流量示值基本是线性的,有较宽的范围度,一般为10:1。精确度为2.5%一 4%FS 。

  还有一种称作“双涵道自动切换玻璃浮子流量计”的一体型分流浮子流量计,在内置一轻一重双浮子的锥形管内涵道外圈,同心地套上透明直管组成外涵道。小流量时外涵道为仪表内活门所关闭,从内涵道内轻重两浮子分段读取小流量段的示值;流量增加到某值时,活门打开,部分流体分流到外涵道,浮子随即下降,仍读取两浮子指示已扩大数倍的值,范围度可扩展到 750:1。本仪表只适用于清洁液体
