DTR－136型投入式液位变送器

  DTR136投入式液位变送 投入式液位变送器，采用特制的防水通气电缆。进行防结露的特殊处理，封装严密可靠，并利用的电路线性和温度补偿技术，使其线性更佳，温漂系数更低，抗干扰更强，测量准确，稳定性好，可直接投入水、油等液体（包括腐蚀性液体）中长期使用。

测量范围： 0 ～ 0.5 ～200mmH2O

过载：2～ 5FS

工作温度： -40 ～85 ℃

补偿温度： -10 ～70 ℃

温漂系数：小于± 0.01%FS

综合精度：0.1、0.2、0.5

稳定性：小于 0.3%FS/年、0.5%FS/年

工作电压： 15 ～36 VDC

输出选择： 4 ～20mA、 0 ～10mA、 0 ～5V 、1 ～5V

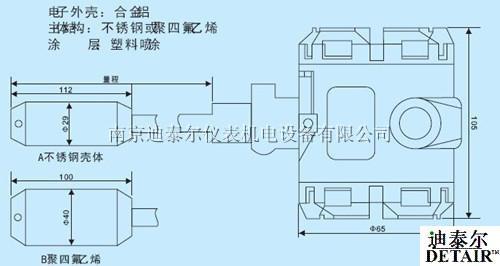

外形结构：

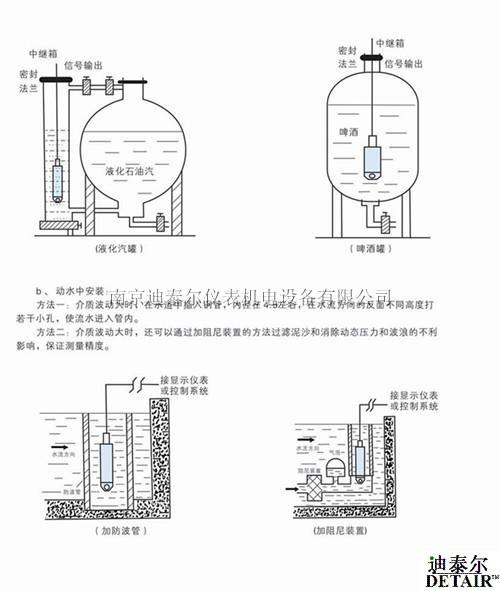

1. 由于罐底或舱底易沉积污泥、油渣等物，建议将测量探头离开罐（舱）底高度，以免杂物堵塞探头。 2. 在介质波动较大，导气电缆很长的情况下，对探头应采用套筒将其固定，以防探头摆动而影响测量精度。 3. 变送器侧面安装时，导气电缆弯曲半径应大 于 10 厘米，避免弯曲过度而将导气电缆损

具有反向极性保护及限流保护 零点误差小 :<±0.002mA 精度高:可达 0.1% 防结露处理，密封可靠 零点、满点可在外部连续调节，量程迁移范围宽 抗浪涌、抗射频干扰，适用于变频等强干扰工业环境 高分辨率、高阻抗、低功耗 传感器芯片可选（陶瓷压阻、扩散硅等） 测量准确，长期稳定性好

零点、量程调节

  零点校准调节范围为变送器标准量程的 -8%～+20%，量程校准调节范围为变送器标准量程的 30%～100%，连续可调（调节完毕，要盖好密封盖并拧紧）。

  静压液位变送器，出厂时零点及满量程都已标定。需说明的是，满度的标定是按用户提供的被侧介质的比重(被侧介质的比重由用户订货时提供，若用户没有提供被侧介质的比重，我们将按水的比重进行标定)，经计算进行的干标定。由于标定条件与使用条件很难一致，因此满度指示可能会有不同程度的出入,因此在静压液位变送器安装后,特殊情况下可以对满度进行校正。

压力、液位变送器安装使用注意事项

1 、请按图示接线方法正确接线。若接反，由于变送器内部采用了保护措施，将无信号输出。变送器接通电源即可工作，但预热 30 分钟后的输出信号较稳定可靠。

2 、为提高抗干扰能力，请将屏蔽线与测控仪表屏蔽线（或大地）相连接。

3 、该变送器使用在对硅、不锈钢和陶瓷无蚀害的介质中（特殊防腐型除外）。

4 、所测系统可出现的大压力不能超过额定过载值，变送器背压端不能接:导电性、腐蚀性液体或气体，液位密封型导气电缆的导气孔不能堵塞。液位变送器的电缆不能损伤，否则造成损坏;探头部分严禁摔碰，否则容易造成芯片损坏。

5 、严禁将尖而硬的东西伸入压力输入孔，齐平膜型变送器的膜片不能用手等任何东西碰撞。

6 、变送器属精密仪器，建议长期使用后到相关计量部门标定;非专业人员不得随意拆开，以免损坏。

几种传感器工作原理：

一、陶瓷压阻式压力传感器工作原理

  抗腐蚀的陶瓷压阻压力传感器没有液体的传递，压力直接作用在陶瓷膜片前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连成一个惠斯通电桥，由于压敏电阻之压阻效应，是电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程之不同，可以和应变式传感器相兼容。传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿 0-70 ℃，并可和大多数介质直接接触。陶瓷压阻传感器由于没有液体的传递作用，无任何填充液，不会产生工艺污染。陶瓷是一种公认的高弹性、抗腐蚀、抗冲击和振动的材料。陶瓷的热稳定特性可以使它的工作温度范围高达 - 40 ～ +85 ℃，具有测量的高精度、高稳定性，且输出信号强，长期稳定性佳高特性，低价格的陶瓷压阻传感器已广泛地应用在：食品、医药、液压、起动设备、等众多领域。

二、扩散硅压力传感器工作原理

  扩散硅传感器是利用单晶硅的压阻效应，采用IC工艺技术扩散四个等值应变电阻，组成惠斯通电桥。不受压力作用时电桥处于平衡状态；当受到压力（或压差）作用时，电桥的一对桥臂电阻变大，另一对变小，电桥失去平衡。若对电桥加一恒定的电压（电流），便可检测到对应于所加压力的电压信号，从而达到测量液体、气体压力大小的目的。特点：量程范围大，小0-200Pa大0-200MPa；零点小；精度高，可达0.1%；分辩率高；带防腐膜片的传感器，可测量腐蚀性介质；体积小、高阻抗、低功耗、抗干扰能力强；工作频率高、寿命长等。

三、陶瓷电容压力传感器工作原理

  抗腐蚀的陶瓷电容压力传感器没有液体的传递，过程压力直接作用在陶瓷膜片前表面，衬底的电极与膜片电极的电容量变化比例与压力大小，使膜片产生位移，电容的变化值经激光微调，传感器专用信号调理电路放大输出直流电压，内置温度传感器不断测量介质的温度并进行温度补偿。过载时，膜片贴到陶瓷衬底上而不会损坏。当压力恢复到正常时其性能不受任何影响。解决了低量程过载能力差的缺点。标准化的高输出具有极强的抗干扰能力配专用线路板可进行大的量程迁移。传感器具有很高的温度稳定性和时间稳定性，并可和绝大多数介质直接接触。陶瓷电容传感器由于没有液体的传递作用，无任何填充液，不会产生工艺污染。因此在食品、医药等行业广泛地应用，加之是干式陶瓷膜片，故不受安装方向影响，以其作为敏感元件生产的压力变送器被广泛地应用在各种测量压力的场合

适用范围：

适用于水利、电力、环保、供水、排水、石油、食品等行业的液位测量和控制

功能特点：

采用扩散硅敏感元件，测量精确，稳定性好
变送器探头采用全不锈钢密封结构，内充硅油，传感器芯片与介质隔离，可测量多种介质的液位
外部可直接调整零点和满度
结构紧凑坚固，安装使用方便
可配数字显示器做现场输出指示

主要技术指标：

测量范围： 0.1 ～ 100m
测量精度： ±0.2%FS 、 ±0.5%FS
输出信号： 4 ～ 20 mA 或 1 ～ 5VDC
过载能力： 2 ～ 3 倍量程
温度漂移： 0.02%FS/ ℃
供电电源： 18 ～ 36VDA
介质温度： -20 ～ 80 ℃
环境温度： -30 ℃ ～ 80 ℃
环境湿度： <85%RH

● 型号说明

    型号举例 DTR-136BL 1AC （ 0 -10m ） DTR-136 隔爆型液位变送器，输出 4 ～ 20 mA ，导气电缆连接 , 带液晶显示







投入式静压液位变送器

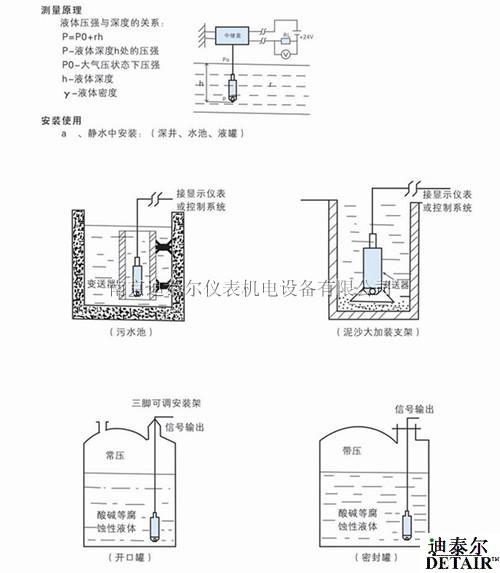

    投入式静压液位变送器是基于所测液体静压与该液体的高度成比例的原理，采用国外的隔离型扩散硅敏感元件的压阻效应，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA）。
JYB系列投入式静压液位变送器适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。

量 程: 0～100m内各量程，小量程0.5m
介质温度: －20～+70℃
环境温度: －10～+60℃
供电电压: 12～32VDC(通常24VDC)
输出信号: 0～10mA/4～20mA/0～5VDC/1～5VDC
负载特性: 电流输出型≤600Ω
电压输出型≥3KΩ
绝缘电阻: ＞ 100 MΩ
准 确 度: A级:±0.25％FS
B级:±0.5％FS
非 线 性: ＜±0.2％FS
迟滞性与可重复性: ≤±0.1％FS
长期稳定性: ≤±0.1%FS/年
热力零点漂移: ≤±0.03％FS/℃
响应时间: ≤100mS
大工作压力: 2倍量程
电气连接: 电缆连接
外部零件的材料: 普通不锈钢／316不锈钢
壳体材料: 普通不锈钢/316不锈钢／铸铝外壳
测量介质: 油、水及其他与316不锈钢兼容介质
防护等级: IP 68
本质安全防爆: ExiaIICT6（只限于无显示的电流型）配套安全栅FB-C
带显示及金属管连接型防爆：ExiaIICT4（T型、Y型）配套安全栅FB-A
