CH6经济型过程仪表
1 、CH6 系列数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制
2 、误差小于0.5 ％F.S ，并具备调校、数字滤波功能
3 、适用于标准电压、电流、热电阻、热电偶等信号类型
4 、2 点报警输出，上限报警或下限报警方式可选择。报警灵敏度独立设定
5 、变送输出（选项），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用
6 、电源：85V AC~265V AC , 100VDC~ 380VDC ，功耗小于4W ；10VDC ~ 36VDC ，功耗小于6W

热工表泛指用于常用热工量测量及控制的仪表。常用热工量一般包括温度、湿度、压力、液位、物位及成分等。
单通道热工表包括6个系列产品，主要的差别在测量精度，测控速度及可选配的功能方面。
■ CH6是通用经济型。标配2点报警输出和变送器电源，可选配变送输出。满足精度要求为0.5级的显示、报警和变送的应用。
■ XST系列是标准型，精度等级为0.2级，满足绝大部分的应用要求。
■ XSE和XSE6系列是高精度型。XSE6测控速度可设置，兼顾了精度和速度的要求。
XSE6热电阻采用4线制方式，热电偶的冷端补偿元件外置，因而可以达到更高的系统测量精度。
■ XSF系列的特点是速度快，高可以达到300次/秒的测量速度，为保证将测量的数据及时传递到上位机，通讯可设置为主动发送方式。
■ XSBT是二线制回路显示器，不需要供电、串接在4-20mA回路中即可实现数据显示。

■ 0.5级精度，测控速度每秒5次。4位LED显示。
■ 标配2点报警输出。可设置报警方式和报警灵敏度。
■ 标配外供电源24V,50mA。
■ 可选配4-20mA电流变送输出。
■ .输入，通过设置选择。

CH6系列数显仪使用说明
1、概述
CH6系列数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制
误差小于0.5%F.S，并具备调校、数字滤波功能
适用于标准电压、电流、热电阻、热电偶等信号类型
2点报警输出，上限报警或下限报警方式可选择。报警灵敏度独立设定
变送输出（选项），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用

2、型号规格

内容	代 码								说 明
	CH6/								数显仪

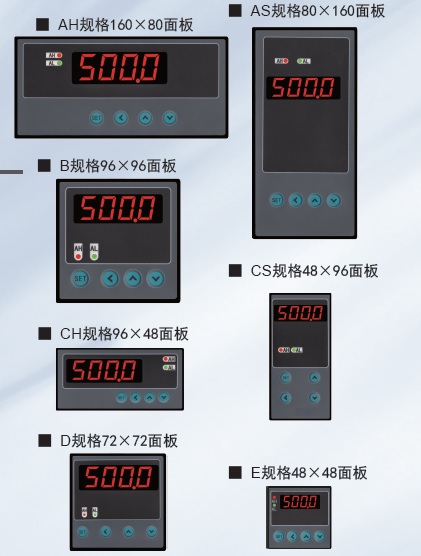

外形尺寸		A—							160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)
		B—							96(W)×96(H)×76(L)
		C—							96(W)×48(H)×82(L) 或48(W)×96(H)×82(L)
		D							72(W)×72(H)×75(L)
		E							48(W)×48(H)×108(L)
面板形式			H						横式
			S						竖式
			F						方形
显示颜色				R					红色
报警					T				2点报警输出
变送输出						A0			无变送输出
						A1			电流输出
						A2			电压输出
外供变送器电源							B0		无外供电源
							B1		外供 24V
							B2		外供 12V
出厂预设 输入信号								E	热电偶输入
								R	热电阻输入
								I	直流电流
								V	直流电压



3、技术规格
3、技术规格
电 源：85V AC~265V AC，100V DC~380V DC，功耗小于4W
工作环境：0℃~50℃，湿度低于85%R.H，无结露。
显示范围：-1999~9999，小数点位置可设定
输入信号类型：.输入，可通过设定选择
注：0~10VDC输入，订货时需说明，此时仪表不能.输入

输入信号类型		量程范围	输入信号类型		量程范围
电 压	0~5VDC	-1999~9999	电 流	4~20mA	-1999~9999
	1~5VDC			0~10mA
	0~10VDC			0~20mA
热 电 阻	Pt100	-200.0~500.0℃	热 电 偶	K	-100~1300℃
	Cu100	-50.0~150.0℃		S	0~1700℃
	Cu50	-50.0~150.0℃		R	0~1700℃
	BA1	-200.0~650.0℃		B	500~1800℃
	BA2	-200.0~500.0℃		E	-100~800℃
	G53	-50.0~150.0℃		J	-100~1100℃
				T	-100~400℃

基本误差：小于0.5%F.S
测量控制周期：0.2秒
报警输出：2点继电器输出，触点容量220V AC，3A
变送输出
光电隔离
4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω
1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明
输出分辨力：1/1000，误差小于±0.5% F.S
★ 变送输出为选项功能，只有订购选择后，仪表才具有此功能。

外供电源
用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA
其它规格，需在订货时注明

CH6系列数显仪

①与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制

②误差小于0.5%F·S，并具备调校、数字滤波功能

③适用于标准电压、电流、热电阻、热电偶等信号类型

④2点报警输出，上限报警或下限报警方式可设定。报警灵敏度独立设定。

⑤变送输出（选装），能将测量、变换后的显示值以标准电流3001电压形式输出供其它设备使用。

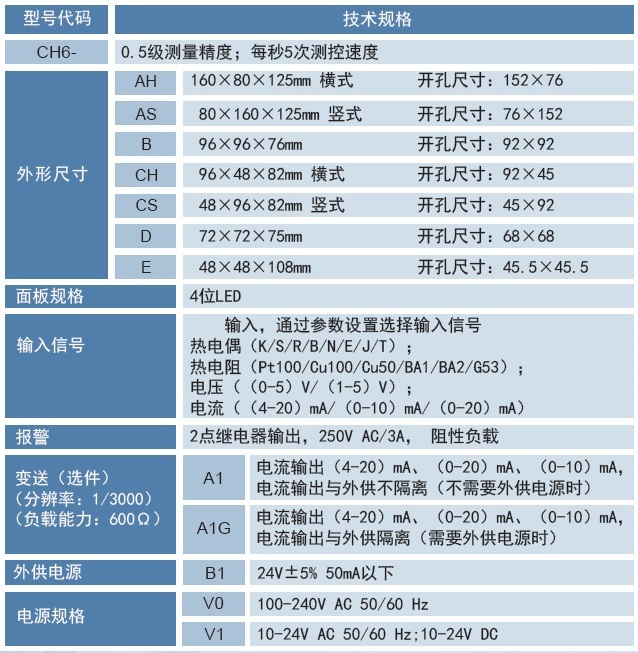

内容	代码说明
	CH6/	单显示、2点报警，外供24V
外形尺寸		A—	160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)
		B—	96(W)×96(H)×76(L)
		C—	96(W)×48(H)×82(L) 或48(W)×96(H)×82(L)
		D—	72(W)×72(H)×75(L)
		E—	48(W)×48(H)×108(L)
面板形式			H	横式
			S	竖式
			F	方形
显示颜色				R	红色
报警					T	2点报警输出
变送输出 (注1)						A0	无变送输出
						A1	电流输出，设定选择4mA～20mA，0mA～10mA，0mA～20mA
						A prefix = st1 1G	电流输出，外供和变送要求隔离时选该项
外供变送器电源							B1	外供 24V/50mA
							B2	外供 12V/50mA 非标功能，订货请注明，收费见（注1）
仪表电源								V0	100V AC ～240 V AC
								V1	10V DC ～36V DC





































2、变送输出：

光电隔离，输出分辨力1/3000，误差小于±0.2% F.S

负载能力大于600Ω。

3、标准范围输入信号（订货须注明），未注明出厂默认为“.输入，PT100出厂设置”。

标准信号及量程列表



输入信号类型		量程范围	输入信号类型		量程范围
电 压	0～5VDC	-1999～9999	电 流	4～20mA	-1999～9999
	1～5VDC			0～10mA
	0～10VDC			0～20mA
热 电 阻	Pt100	-200.0～500.0℃	热 电 偶	K	-100～1300℃
	Cu100	-50.0～150.0℃		S	0～1700℃
	Cu50	-50.0～150.0℃		R	0～1700℃
	BA1	-200.0～650.0℃		B	500～1800℃
	BA2	-200.0～500.0℃		N	-100～1300℃
	G53	-50.0～150.0℃		E	-100～800℃
				J	-100～1100℃
				T	-100～400℃
