内容

代码说明

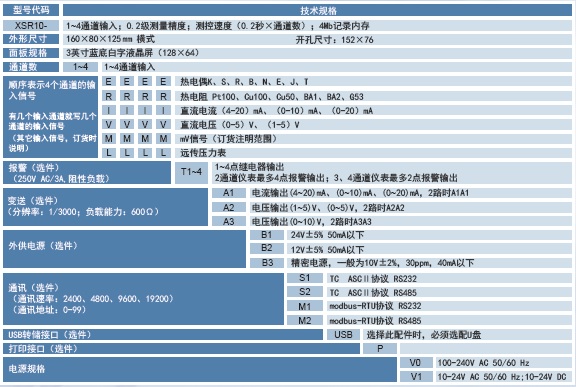

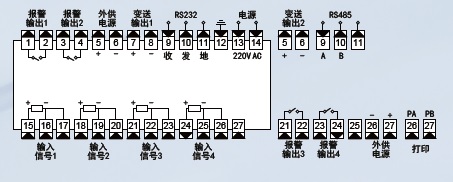

XSR21R-

1-4通道输入;0.2级显示精度;测控速度(0.1秒 × 通道数);

外形尺寸



160×80×114.5mm开孔152×75

面板规格



3英寸白底灰字液晶屏(128×64)

通道数

1~4

1~4通道输入;标准配置为1通道,在此基础上增加通道另计费用。

输入信号



.输入,通过参数设置选择输入信号

热电偶(K/S/R/B/N/E/J/T);

热电阻(Pt100/Cu100/Cu50/G53/BA1/BA2);

电压((0-5)V/(1-5)V);

电流((4-20)mA/(0-20)mA);

毫伏(±100mV);

远传压力表

报警(选件)(250V AC/3A,阻性负载)

T1~4

1~4点继电器输出

变送(选件)

(多可选择2路变送输出;分辨率:1/3000;负载能力:600Ω)

A1

电流输出(4~20)mA、(0~10)mA、(0~20)mA,2路时A1A1



A2

电压输出(1~5)V、(0~5)V,2路时A2A2

A3

电压输出(0~10)V,2路时A3A3

外供电源(选件,多可选择2路外供电源)

B1

24V±5% 50mA以下

B1G

24V±5% 100mA以下

B2

12V±5% 50mA以下

B2G

12V±5% 100mA以下

B3

精密电源,一般为10V±2%,30ppm,40mA以下

通讯(选件)

(通讯速率:2400、4800、9600、19200)

(通讯地址:0~99)

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

M1

Modbus-RTU协议 RS232

M2

Modbus-RTU协议 RS485

USB转储接口(选件)

USB

选择此配件时,必须选配U盘

打印接口(选件)

P

硬件时钟

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz;10-24V DC

















































无纸记录仪适用于需要对测量采集的数据进行记录、事后数据分析和追溯的应用。
无纸记录仪共有4个系列,满足不同需求。
■ XSR90可输入6~18个通道,各通道间隔离,采集和记录速度达到0.1秒。
■ XSR10是经济型。适合4通道以下的对记录容量、记录速度要求不高,以显示、报警功能为主的应用。
■ XSR70A适用于超过18个通道,以热电阻、热电偶测温为主的应用。机箱为台式,便于放置在工作台上。
输入采集方式为巡回检测方式,速度较慢,仅适合较缓慢变化的物理量。
■ XSR70B是便携式产品。适用于检测机构到现场采集数据。
热电阻输入为4线制,热电偶冷端补偿采用Pt100,因而达到0.05级以上的精度,常用于热流、温差的测量、采集。

XSR10无纸记录仪

XSR10无纸记录仪

XSR10无纸记录仪

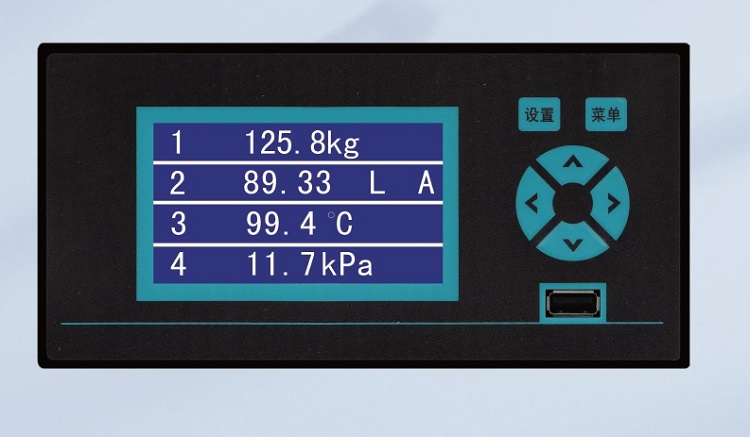

■ 128ⅹ64单色液晶屏。
■ 0.2级精度,测控速度0.2秒~0.8秒(0.2秒ⅹ通道数)。
■ 1~4通道输入。
■ 可选配报警、通讯、变送、USB转储接口。
■ 4Mb内存。

XSR30 、 XSR70 无纸记录仪

① 蓝色或彩色 5 英寸 液晶屏;

② 全隔离.输入,无需跳线器通过按键输入选择。直流电流:( 4 ~ 20 ) mA ,( 0 ~ 10 ) mA ,( 0 ~ 20 ) mA ;直流电压:( 1 ~ 5 ) V ,( 0 ~ 5 ) V ;热电阻: Pt100 , Cu100 , Cu50 , BA1 , BA2 , G53 ;热电偶: K , S , R , B , N , E , J , T ;及远传压力表。(其它输入信号或分度号需在订货时注明);

③ 1 ~ 16 通道.输入,基本误差± 0.2% 、 16 位 A/D 转换器

④ 64MB 记录内存, 0.1 秒~ 60 分记录间隔;

⑤ U 盘转贮接口;

⑥ 外形尺寸: 144 × 144 × 262

内容

代码说明

XSR30/

5 寸蓝色 LCD 1 路输入带外供 24VDC

XSR70/

5 寸彩色 TFT LCD 1 路输入带外供 24VDC

通道数

□□

1 - 16 通道

输出继电器

T □□

0 ~ 12 点

变送输出

A □

0 ~ 8 路

通讯接口(注 1 )

S0

S1

RS-232 接口

S2

RS-485 接口

USB 转储接口

USB

选此项功能时,必须选配 U 盘, U 盘价格为 100 元,无折扣

PID (注 2 )

PID

PID 控制接口,不带可省略

PID 路数(注 3 )

M

继电器控制输出

I

4-20MA 控制输出

补偿积算(限 4 路)

BC

不带可省略

累积 (限模拟量流量信号,全输入)

LJ

不带可省略

分体打印接口

P

打印接口

仪表电源

V0

160V AC ~ 240V AC

V1

24V DC

非标准功能

N

N 表示非标功能

Modbus 通讯协议选项

-M



注: 1 、同时选配打印和通讯时,打印和通讯不能同时工作。

2 、流量补偿积算功能和 PID 功能不能同时选择。

3 、 PID 路数高限 4 路, M 和 I 不能同时选择,下单时有几路写几路。订货时请说明订购路数和输出类型。

XSR 70 A 系列彩色巡检记录仪

① 彩色 TFT 5 英寸 320 × 234 分辨力液晶屏;② 巡检速度 0.1 秒 / 通道

内容

代码说明

XSR 70A /

8 通道、 2 点公用组态报警

外形尺寸

Y1 —

台式, 318(W) × 125(H) × 300(L)



Y2 —

盘装, 318(W) × 125(H) × 300(L)

通道数

□ □

多 64 通道,超过 8 通道每增加 1 通道

输入信号

(订货需注明)

R

通道均为热电阻

E

通道均为热电偶

B

通道均为 4 ~ 20mA 或 1 ~ 5V 等电流、电压信号

X

输入为热电阻、热电偶混用

L

输入为热电阻、热电偶、电流、电压信号混用,需在订货时明确

通讯接口

S0

S1

RS-232 接口

S2

RS-485 接口

仪表电源

V0

160V AC ~ 240V AC

USB 转储

USB

选此项功能时,必须选配 U 盘, U 盘价格为 100 元,无折扣

非标准功能

N

N 表示非标功能

XSR70 B 系列高精度液晶巡检记录仪

① 彩色 TFT 5 英寸 320 × 234 分辨力液晶屏 ;

② 8 ~ 64 通道输入,基本误差± 0.05% F · S 。;

③ 输入信号:铂电阻、热电偶、直流电压、直流电流、 mV 信号;

④ 64MB 记录内存, 1 秒~ 60 分记录间隔;

⑤ 其它技术说明详见 XSLE 系列高精度巡检仪

内容

代码说明

XSR70B/

8 通道

外形尺寸

D -

240(W) × 220(H) × 430(L) , 便携式

通道数

□ □

多 64 通道,超过 8 通道每增加 1 通道

输入信号

(需在订货时明确)

(注 1 )

R

4 线制, Pt100 、 Pt1000

E

通道均为热电偶

B

通道均为 4 ~ 20mA 或 1 ~ 5V 等电流、电压信号

X

输入为( 4 线制, Pt100 、 Pt1000 )热电阻、热电偶混用

L

输入为( 4 线制, Pt100 、 Pt1000 )热电阻、热电偶、电流、电压信号混用

通讯接口

S0

S1

RS-232 接口

S2

RS-485 接口

仪表电源

V0

160V AC ~ 240V AC

USB 转储

USB

选此项功能时,必须选配 U 盘, U 盘价格为 100 元,无折扣

非标准功能

N

N 表示非标功能

XSR10R 系列无纸记录仪

① 采用 128 × 64 点阵液晶屏。汉字菜单,记录和曲线显示功能 ;

② 基本误差优于± 0.2%F · S 。 16 位 A/D 转换器。测控周期 0.2 秒,可提高到 0.1 秒。 8 段折线功能;

③ 抗干扰设计,抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰,抗干扰能力达到 III 级 ;

④ 输入信号包括热电阻,热电偶,直流电流,直流电压,远传压力表等

内容

代码及说明

XSR10R/

4M 记录内存,实时钟

外形尺寸

A-H

160(W) × 80(H) × 150(L)

通道数

1

单通道输入

2

2 通道输入

3

3 通道输入(只能选择 2 点报警)

4

4 通道输入(只能选择 2 点报警)

顺序表示第 1 、 2 、 3 、 4 通道的输入信号(其它输入信号,订货时说明)

(注 1 )

E

E

E

E

热电偶 K 、 S 、 R 、 B 、 N 、 E 、 J 、 T

R

R

R

R

热电阻 PT100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53

I

I

I

I

直流电流( 4-20mA 、 0-10mA 、 0-20mA )

V

V

V

V

直流电压( 1-5V 、 0-5V )

M

M

M

M

直流毫伏(订货注明量程范围)

L

L

L

L

远传压力表

报警点数量

T0

无报警输出

T1

1 点报警输出

T2

2 点报警输出

T3

3 点报警输出(只能选择两路输入)

T4

4 点报警输出(只能选择两路输入)

变送输出 1 (注 2 )

A0

无变送输出 1

A1

电流输出( 4-20mA 、 0-10mA 、 0-20mA )

A2

电压输出( 1-5V 、 0-5V )

A3

电压输出( 0-10V )

A4

其他输出

变送输出 2 (注 2 )

A0

无变送输出 2

A1

电流输出( 4-20mA 、 0-10mA 、 0-20mA )

A2

电压输出( 1-5V 、 0-5V )

A3

电压输出( 0-10V )

A4

其他输出

外供电源(注 3 )

B0

无外供电源

B1

外供 24VDC ,误差小于± 5% , 50mA

B2

外供 12VDC ,误差小于± 5% , 50mA

B3

外供精密电压源,误差小于± 0.2% , 40mA

B4

外供精密电流源,误差小于± 0.2% , 0.1-10mA

通讯接口

S0

无通讯接口

S1

RS232 接口

S2

RS485 接口

仪表电源

V0

100V AC ~ 240V AC

V1

10V DC ~ 36V DC

USB 转储接口

USB

选此项功能时,必须选配 U 盘, U 盘价格为 100 元,无折扣

打印(不能选择第二路外供)

P

打印接口

液晶屏颜色

B

蓝底白字

Y

黄底黑字

非标功能

N

表示非标功能

Modbus 通讯协议选项

-M



注: 1 、标准信号及量程列表

输入信号类型

量程范围

输入信号类型

量程范围

0 ~ 5VDC

-1999 ~ 9999

4 ~ 20mA

-1999 ~ 9999

1 ~ 5VDC

0 ~ 10mA

0 ~ 10VDC

0 ~ 20mA

Pt100

-200.0 ~ 500.0 ℃

K

-100 ~ 1300 ℃

Cu100

-50.0 ~ 150.0 ℃

S

0 ~ 1700 ℃

Cu50

-50.0 ~ 150.0 ℃

R

0 ~ 1700 ℃

BA1

-200.0 ~ 650.0 ℃

B

500 ~ 1800 ℃

BA2

-200.0 ~ 500.0 ℃

E

-100 ~ 800 ℃

G53

-50.0 ~ 150.0 ℃

J

-100 ~ 1100 ℃



T

-100 ~ 400 ℃

输入信号不是.输入,又不涵盖在上表所列范围,请与研发人员沟通下非标单。

2 、同时订购外供功能时需咨询端子安排。

3 、多可同时选两组外供电源,订货时需注明,同时订第二变送或第四输入时须询问研发部端子安排。

4 、 12VDC (订货前需确认,电源模块需备货)

XSR 10C 系列 PID 控制记录仪

① 采用 128 × 64 点阵液晶屏。汉字菜单,记录和曲线显示功能;

② 基本性能同 XSC5

代码及说明

XSR 10C /

4M 记录内存,实时钟

外形尺寸

A-H



输入信号类型

(注 1 )

E

热电偶 K 、 S 、 R 、 B 、 N 、 E 、 J 、 T

R

热电阻 PT100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53

I

直流电流( 4-20mA 、 0-10mA 、 0-20mA )

V

直流电压( 1-5V 、 0-5V )

M

直流毫伏(订货注明量程范围)

报警点数量

T0

无报警输出

T1

1 点报警输出

T2

2 点报警输出

T3

3 点报警输出

T4

4 点报警输出(选择了控制输出 C4-C7 的不能选择此功能)

控制输出

C0

无控制输出

C1

电流输出( 4-20mA 、 0-10mA 、 0-20mA )

C2

电压输出( 1-5V 、 0-5V )

C3

电压输出( 0-10V )

C4

固态继电器驱动电压输出

C5

可控硅无触点常开式输出

C6

可控硅过零触发输出

C7

继电器触点开关输出

变送输出

A0

无变送输出 2

A1

电流输出( 4-20mA 、 0-10mA 、 0-20mA )

A2

电压输出( 1-5V 、 0-5V )

A3

电压输出( 0-10V )

A4

其他输出

外供电源 ( 注 2 、 3)

B0

无外供电源

B1

外供 24VDC ,误差小于± 5% , 50mA

B2

外供 12VDC ,误差小于± 5% , 50mA

B3

外供精密电压源,误差小于± 0.2% , 40mA

B4

外供精密电流源,误差小于± 0.2% , 0.1-10mA

通讯接口

S0

无通讯接口

S1

RS232 接口

S2

RS485 接口

仪表电源

V0

100V AC ~ 240V AC

V1

10V DC ~ 36V DC

USB 转储接口

USB

选此项功能时,必须选配 U 盘, U 盘价格为 100 元,无折扣

打印

P

不带可以省略

液晶屏颜色

B

蓝底白字

Y

黄底黑字

非标准功能(没有可省略)

N



注: 1 、标准信号及量程列表

输入信号类型

量程范围

输入信号类型

量程范围

0 ~ 5VDC

-1999 ~ 9999

4 ~ 20mA

-1999 ~ 9999

1 ~ 5VDC

0 ~ 10mA

0 ~ 10VDC

0 ~ 20mA

Pt100

-200.0 ~ 500.0 ℃

K

-100 ~ 1300 ℃

Cu100

-50.0 ~ 150.0 ℃

S

0 ~ 1700 ℃

Cu50

-50.0 ~ 150.0 ℃

R

0 ~ 1700 ℃

BA1

-200.0 ~ 650.0 ℃

B

500 ~ 1800 ℃

BA2

-200.0 ~ 500.0 ℃

E

-100 ~ 800 ℃

G53

-50.0 ~ 150.0 ℃

J

-100 ~ 1100 ℃



T

-100 ~ 400 ℃

2 、同时订购外供功能时需咨询端子安排。

3 、多可同时选两组外供电源,订货时需注明,同时订第二变送或第四输入时须询问研发部端子安排
