玻璃管流量控制器

浮子式流量开关

  浮子式流量开关是在浮子式流量计上增加开关报警性能,增加报警开关信号以后对流量显示精度不会有任何变化,开关位置可调,可添加多个开关信号,只要把开关固定在浮子经过的位置,就在该位置上产生开关信号。垂直安装或水平安装都可,报警开关一般安装在流量计的测量导轨上,可以上下调节,方便添加。

技术参数

流量范围:长管 0.01-16m3/h ; 短管:0.005-60m3/h

工作电压:220VAC 或者 24VDC

工作电流:0.1A

正向电阻:< 200M Ω

防护等级:IP65

开关位置滞后: 4mm

安装尺寸:由量程确定

工作压力:正常< 1MPa

工作温度:0 ℃ -60 ℃或者0 ℃ -200 ℃

绝缘阻抗:           > 109 Ω



LZBK型玻璃转子流量计指示控制器

玻璃转子流量计指示控制器

   玻璃转子流量计指示控制器除能指示流体的瞬时流量外,还能在流量超过或低于某个设定值时,发出报警信号,报警点一般为 1 ~ 2 个。它可广泛应用于危险流体的流量测量和流量过载保护、控制的场合。



  左边为带接近开关式报警流量计,不需要外接报警控制器;右边为带报警线圈式报警流量计,使用时需要配套相应的报警控制器。

1. 型号规格及主要技术参数

型号

测量范围

准确度
等级

报警误差

报警复现性

报警信号 mA

允许被测流体状况

温度 ℃

压力 MPa

LZBK-4 ~ 10

同 LZBK-4 ~ 10

2.5

< 一个小分格值

<1%

>3

-20 ~ 60

≤ 1

LZBK-15 ~ 50

同 LZBK-15 ~ 50

≤ 0.6

LZBK-80 ~ 100

同 LZBK-80 ~ 100

≤ 0.4

LZBK-4T

空气 20 ~ 500ml/min

≤ 0.2

2. 外形及安装连接尺寸 :

LZBK-4 ~ 100 型是在 LZB-4 ~ 100 型流量计的基础上 , 增加一套报警装置构成 , 其外形及尺寸类似 LZB 型

LZBK 型玻璃转子流量计指示控制器

报警流量计

  玻璃转子流量计指示控制器是在各类基型流量计的基础上增加一套报警装置构成。除能指示流体的瞬时流量外, 还能在流量超过或低于某个设定值时发出报警信号, 报警点为 1~2 个。可广泛应用于危险流体的流量测量和过载保护、控制。该控制器由带报警传感器的玻璃转子流量计和控制器组成。报警传感器可沿玻璃锥管移动, 固定于所需的刻度位置。控制器将报警传感器的信号放大并驱动继电器工作。控制器有 3 种外形尺寸,分别为接壳 8152 、导轨式和 F19 型。

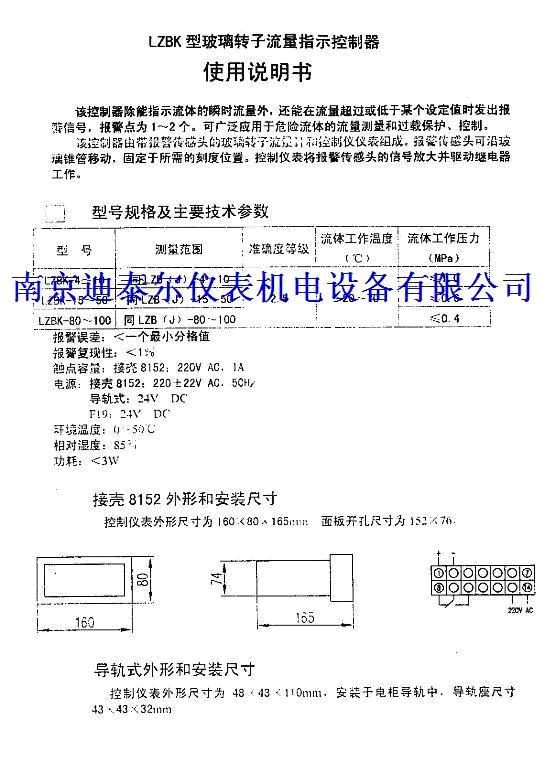

1.型号规格和主要技术参数

型号: LZBK-( )

测量范围:见各基型流量计

流体工作温度:( -20~60 )℃

公称压力:见各基型流量计

准确度等级:见各基型流量计

报警误差: < 一个小分格值

报警复现性: <1%

触点容量:接壳 8152 : 220V AC 1A 其余: 220V AC 0.5A

电源电压:接壳 8152 : 220 ( 1 ± 10% ) V DC

导轨式: 24 ( 1 ± 10% ) V DC

F19 型: 24 ( 1 ± 10% ) V DC

环境温度: 0~50 ℃

相对湿度: 85%

功耗: < 3W



2.     外形尺寸及接线图

其中流量计的外形和安装尺寸同前文相应的基型流量计,控制器的外形尺寸如下:

1 )   接壳 8152 型

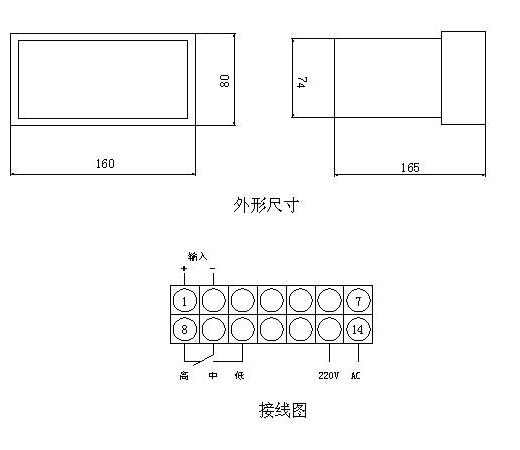

控制器外形尺寸为 160*80*165mm, 面板开孔尺寸为 152*76mm.

玻璃转子流量计指示控制器



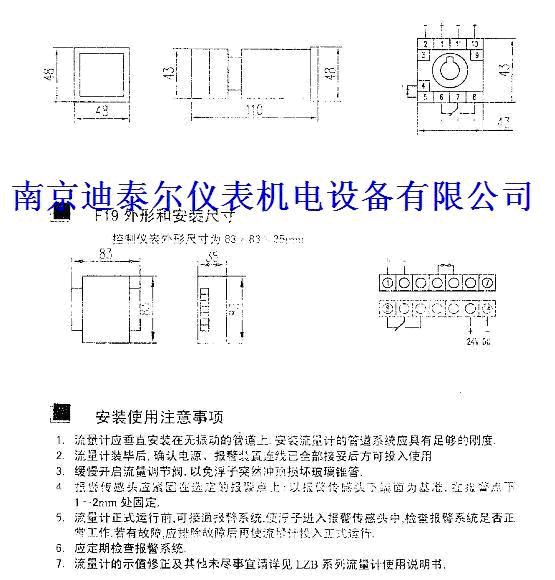

2) 导轨式

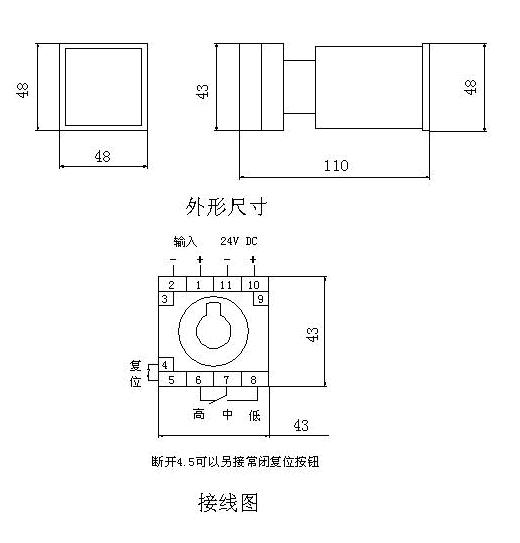

控制器外形尺寸为 48*48*110, 安装于电柜导轨中, 导轨座尺寸为 43*43*32mm.

玻璃转子流量计指示控制器



3 ) F19 型

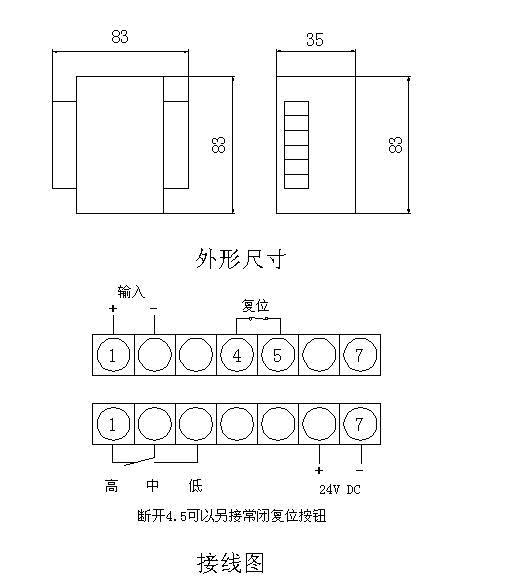

控制器外形尺寸为 83*83*35mm.

玻璃转子流量计指示控制器

下图为不带报警控制器,直接带报警开关式报警流量计



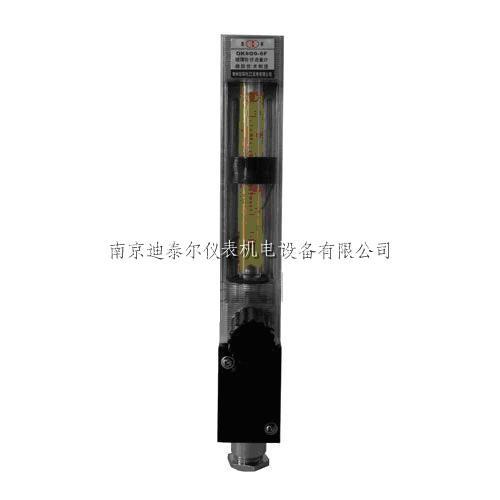

玻璃转子流量计指示控制器





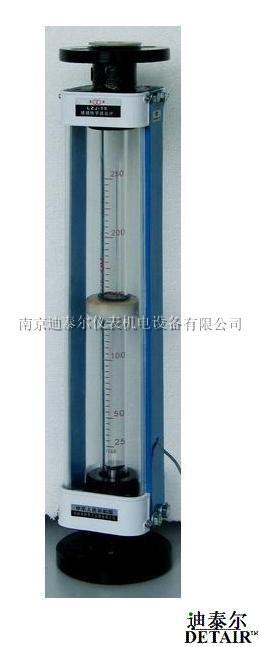

玻璃转子流量计指示控制器

玻璃转子流量计指示控制器
